Hinweis
Steckplatznummer
Bei modularen Geräten können zur Orientierung die Medienmodule MM900 mit einer
entsprechenden Steckplatznummer versehen werden. Die Steckplatznummern-
Schilder gehören zum Lieferumfang der modularen Geräte.
Stecken eines Medienmoduls

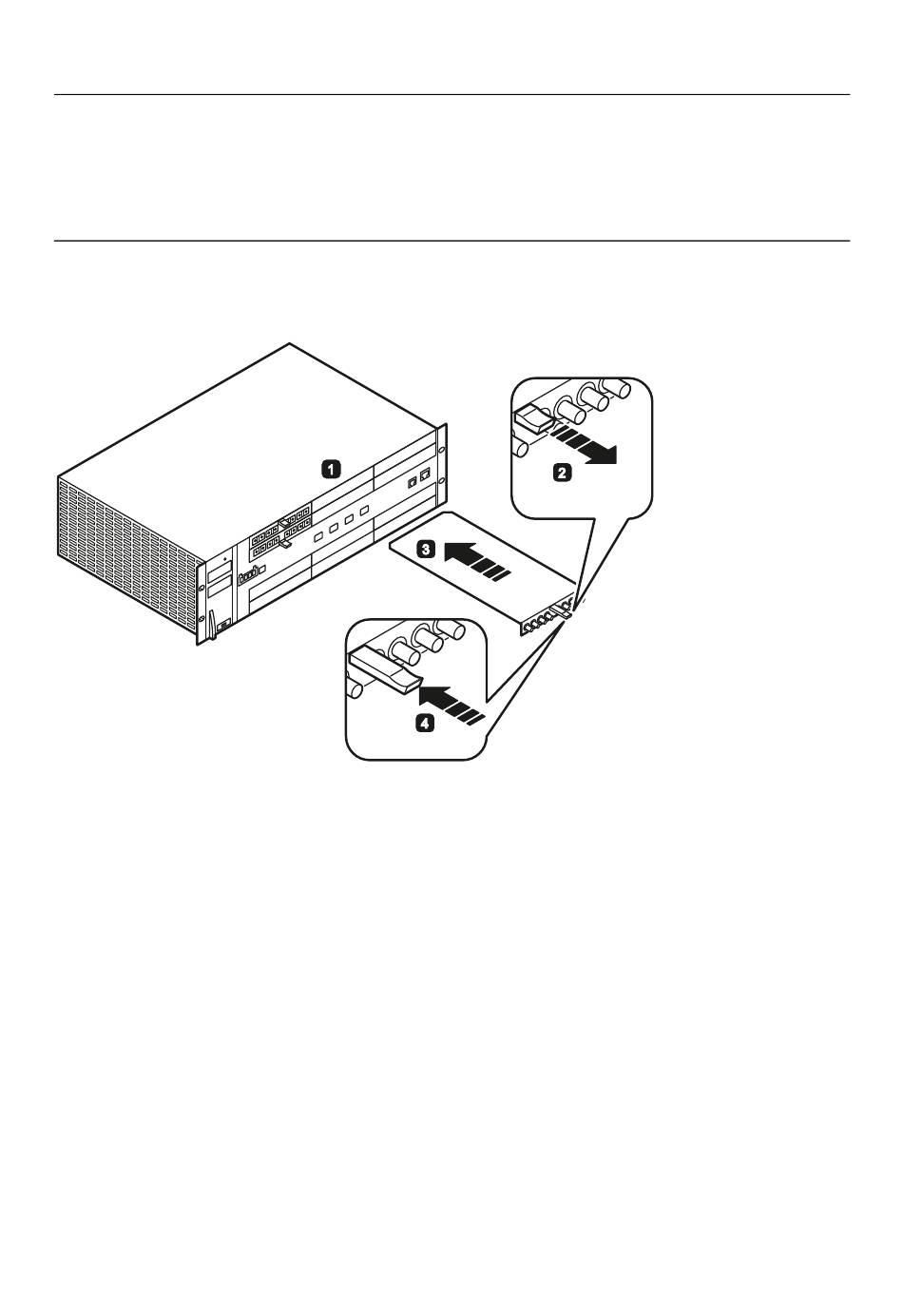

Bild 3-1
Stecken eines Medienmoduls in einen SCALANCE XR552-12M.
SCALANCE XR528-6M wird analog verwendet.
Führen Sie folgende Schritte durch, um ein Medienmodul MM900 in einen
SCALANCE XR500 zu stecken:
1. Entfernen Sie die Abdeckblenden des Geräteschachts, in den Sie ein
Medienmodul einsetzen wollen.
2. Ziehen Sie das Griffstück aus dem Medienmodul heraus. Mit eingeschobenem
Griffstück kann das Medienmodul nicht montiert werden.
3. Setzen Sie das Medienmodul in die Führungsschienen des Geräteschachts ein.
Das Medienmodul ist richtig montiert, wenn es leicht im Gerät einrastet und die
Frontblende des Moduls mit der Gerätefront abschließt.
4. Schieben Sie das Griffstück in das Modul. Dadurch wird das Medienmodul in
seiner Lage fixiert.
Medienmodule MM900 für SCALANCE XR-500M
A5E03275846-03, 10/2012
Montage
11
