SAFIX _ _-A-_ _
5 2 6 1 3 7 4 8
24V DC
GND

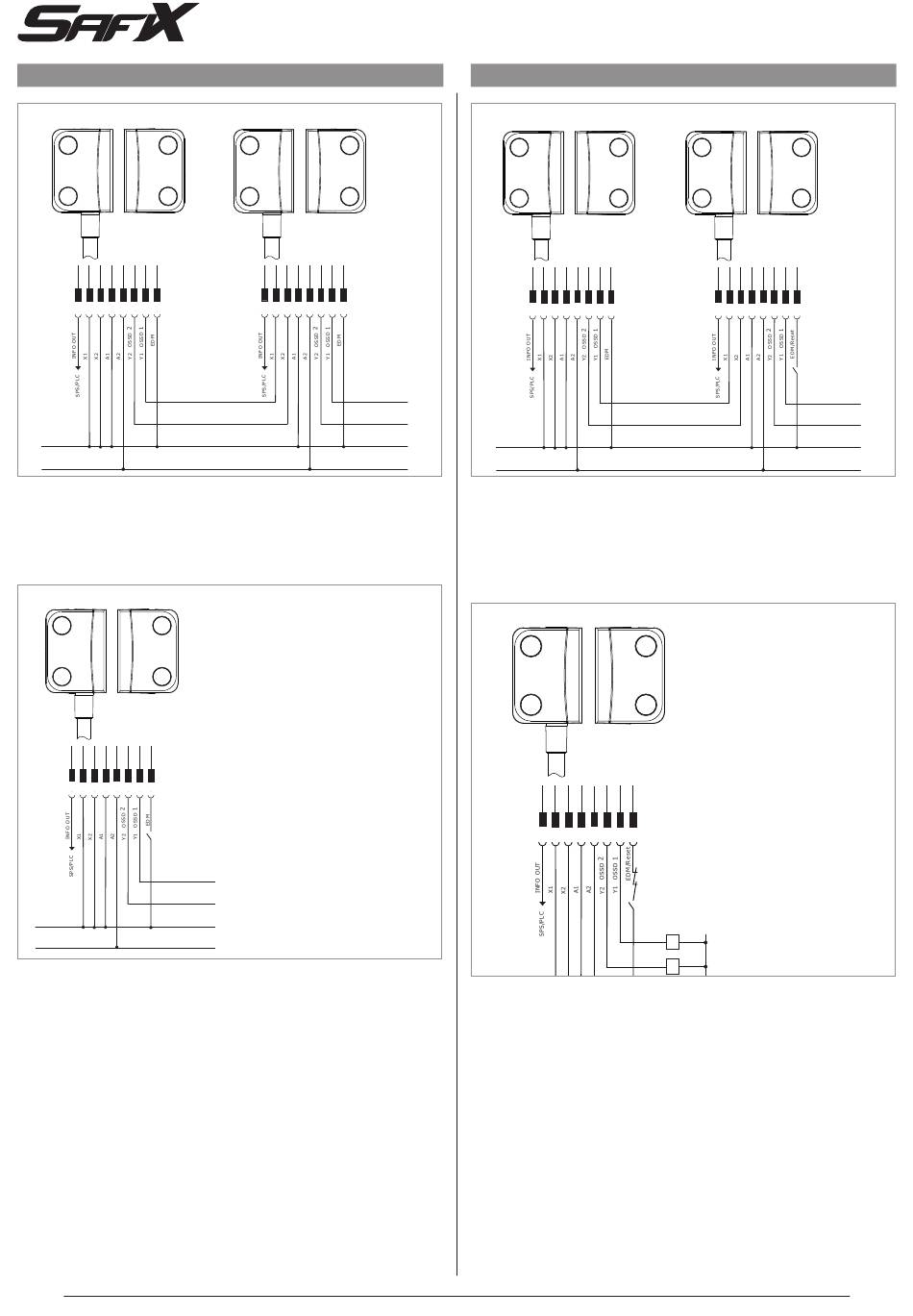

Abb. 6: Reihenschaltung mit Diagnoseausgang, automatischer Reset
Für die Variante EMD-Eingang automatisch (SAFIX _ _-A-_ _)
Die Eingänge X1 und X2 werden mit 24 V DC beschaltet. Die Ausgänge Y1 und Y2 werden auf
die Auswertung geführt. Der Diagnoseausgang kann z.B. an eine SPS angeschlossen werden.
SAFIX _ _-X-_ _
5 2 6 1 3 7 4 8
Reset-Taster
24V DC
GND
Abb. 7: Eingang eines Reset-Tasters
Für die Variante EMD-Eingang überwacht (SAFIX _ _-X-_ _)
Die Eingänge X1 und X2 werden mit 24 V DC beschaltet. Die Ausgänge Y1 und Y2 werden auf
die Auswertung geführt. Der Diagnoseausgang kann z.B. an eine SPS angeschlossen werden.
Der Eingang EDM wartet auf eine Startpulsdauer zwischen 30 ms und 5 s.
8
SAFIX _ _-A-_ _
5 2 6 1 3 7 4 8
SAFIX _ _-A-_ _
5 2 6 1 3 7 4 8
24V DC
GND
Abb. 8: Eingang eines Reset-Tasters + jeder Türkreis kann quittiert werden, SAFIX _ _-X-_ _
Reihenschaltung von mehreren SAFIX Sensoren mit manuellem Reset.
Der Reset-Taster muss immer am letzten Sensor angeschlossen werden. (SAFIX _ _X_ _)
Alle weiteren Sensoren müssen mit der Variante automatischer Start verwendet werden
(SAFIX _ _A_ _)
SAFIX _ _-X-_ _
5 2 6 1 3 7 4 8
K1
K2
Reset-Taster
24V DC
Abb. 9: Direkter Anschluss zweier Schützen nach PL e, SAFIX _ _-X-_ _
Die Eingänge X1 und X2 werden mit 24 V DC beschaltet. Die Ausgänge Y1 und Y2 werden auf
GND
die Auswertung geführt. Der Diagnoseausgang kann z.B. an eine SPS angeschlossen werden.
Der Eingang EDM wartet auf eine Startpulsdauer zwischen 30 ms und 5 s. Am EDM Eingang
sind ebenfalls die Rückführkreise der Schütze K1 und K2 angeschlossen.
SAFIX _ _-X-_ _
5 2 6 1 3 7 4 8
Reset-Taster
0V
K2
K1
