Die GPI-Anschlüsse sind als schraubbare Klemmleiste mit drei Kontakten ausgeführt. Die
Anschlüsse sind wie folgt zugewiesen:
Positiv, +12 VDC
Variable Spannung, 0-12 VDC
Masse
Jumpers position: ALOG / LIN → LIN position
Jumpers position: ALOG / LIN → LIN position
Die Anschlusskabel können bis zu ca. 500 Meter lang sein, wenn man einen Querschnitt
von 0,5 mm
2
verwendet.
Erkundigen Sie sich bei Ihrem ECLER-Händler oder auf
Wandgeräte zur Fernbedienung aus der WP-Reihe und über alles weitere Zubehör für
den Anschluss an GPI-Ports.
+12 / +10 → +12 position

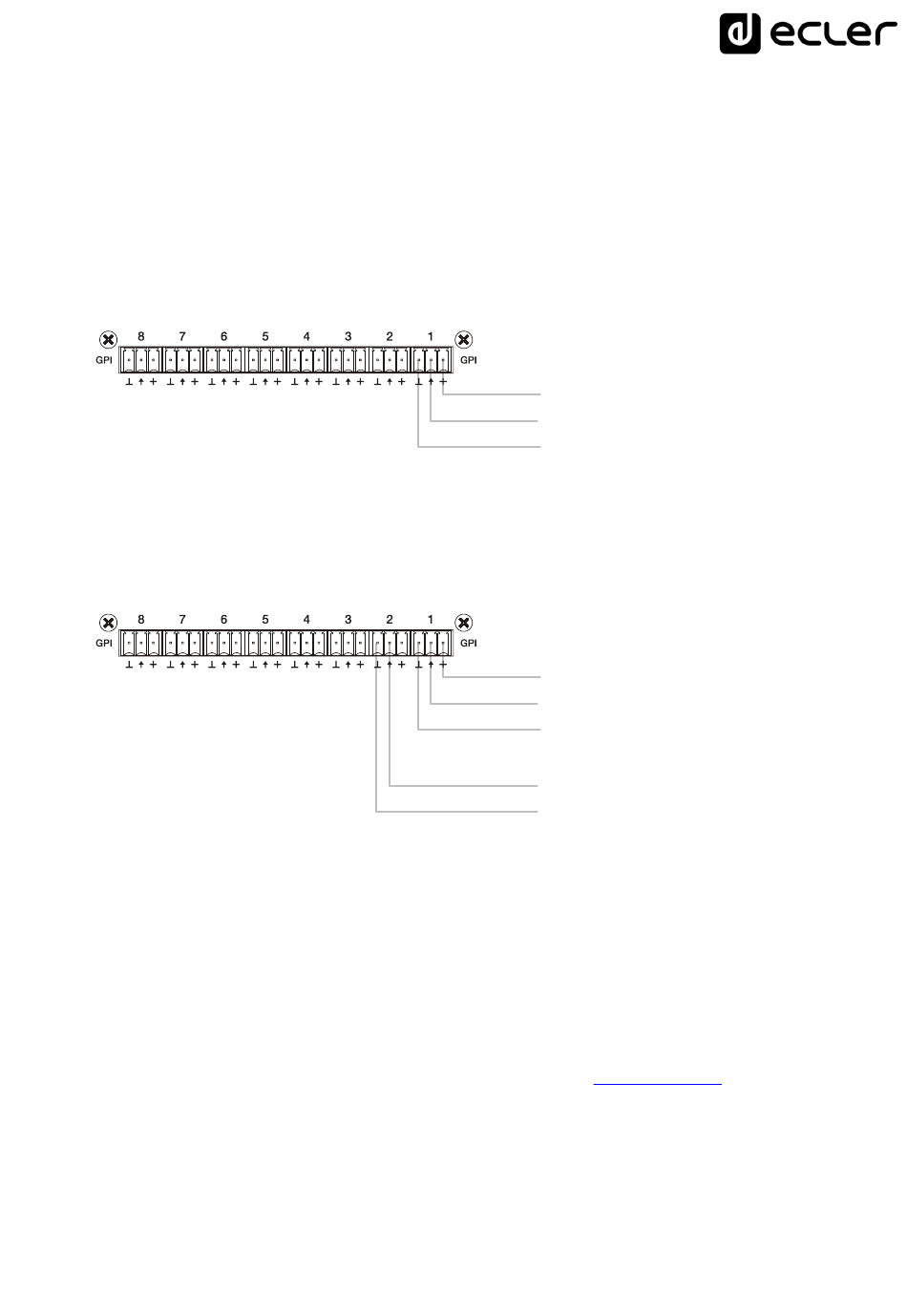

Anschluss WPaVOL an seriellen MIMO-GPI-Ports
+12 / +10 → +12 position
Anschluss WPaVOL-SR an seriellen MIMO-GPI-Ports
>
Anschluss +
>
Anschluss ↑
>
Anschluss ⊥
WPaVOL RJ45 pin 6 (+12VDC/+10VDC)
WPaVOL RJ45 pin 2 (Remote ZONE.)
WPaVOL RJ45 pin 1, 3 or 7 (GND)
WPaVOL-SR RJ45 pin 6 (+12VDC/+10VDC)
WPaVOL-SR RJ45 pin 2 (Remote VOL.)
WPaVOL-SR RJ45 pin 1, 3 or 7 (GND)
WPaVOL-SR RJ45 pin 8 (Remote VOL.)
WPaVOL-SR RJ45 pin 1, 3 or 7 (GND)
www.ecler.com
10
