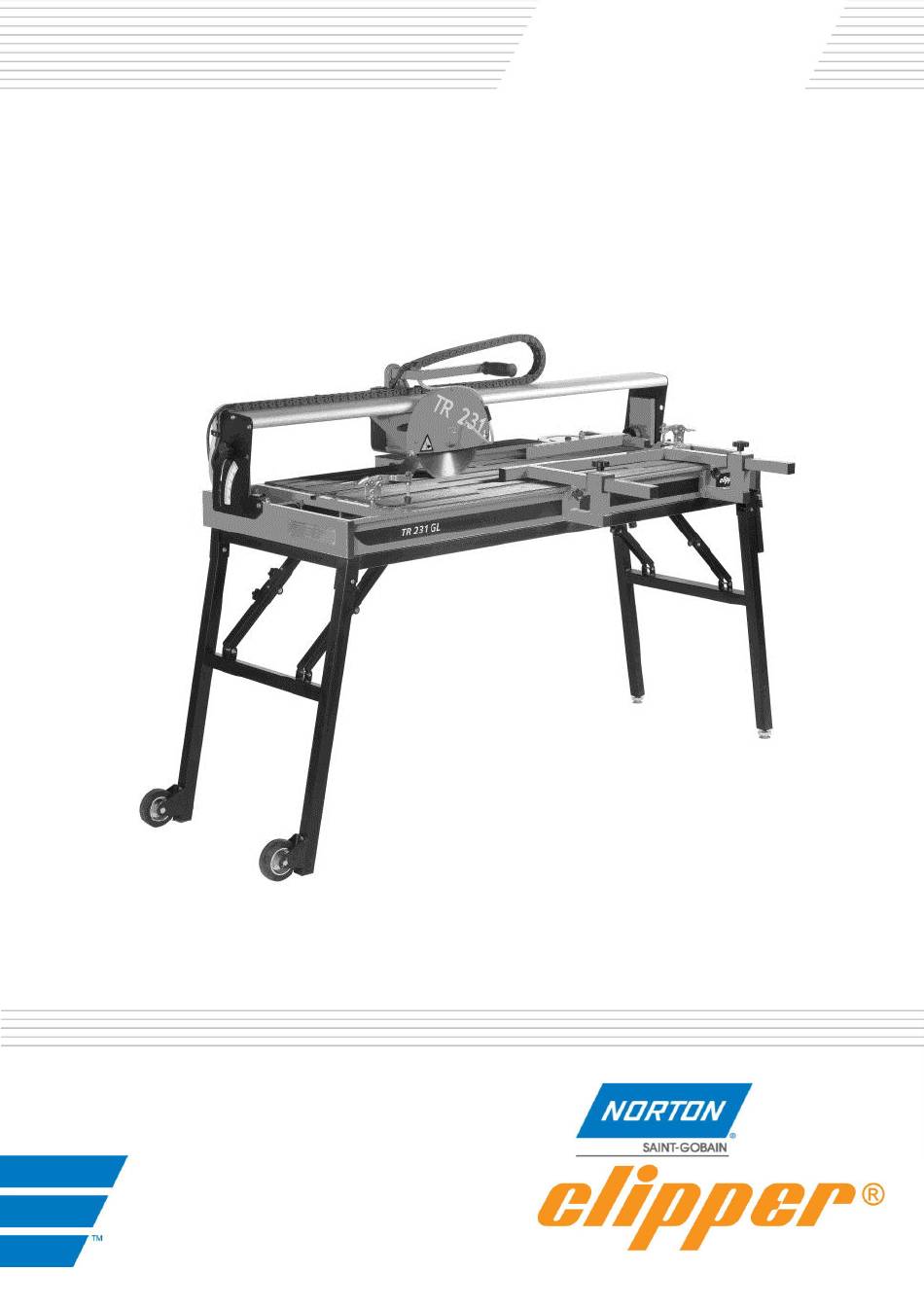

- Seite 1 TR 231 GL BETRIEBSANLEITUNG...
-
Seite 3: Konformitätserklärung
Konformitätserklärung Der Unterzeichnete Hersteller: SAINT - GOBAIN ABRASIVES S.A. 190, BD. J. F. KENNEDY L- 4930 BASCHARAGE Erklärt hiermit, dass folgende Produkte: TR 231 GL 70184641991 Fliesenschneidmachine: Art. Nr.: 70184644108 70184643279 den Bestimmungen von folgenden Europäischen Richtlinien entsprechen: “Maschinen 2006/42/CE, “Niederspannungs 2006/95/CE Richtlinie”... -
Seite 5: Inhaltsverzeichnis
TR 231 GL BETRIEBSANLEITUNG INHALTSVERZEICHNIS SEITE Grundlegende Sicherheitshinweise Symbole Typenschild 6 Sicherheitshinweise 7 Maschinenbeschreibung Kurzbeschreibung 8 Verwendungszweck 8 Baugruppen 8 Technische Daten Montage und erstmalige Inbetriebnahme 10 Ausklappen der Füsse Schneidkopf 10 Werkzeugmontage 10 Elektrischer Anschluss Wasserkühlung Einschalten der Maschine 11 Transport und Lagern Transportsicherung 12 Außerbetriebnahme über längere Zeit... -
Seite 6: Grundlegende Sicherheitshinweise
1 Grundlegende Sicherheitshinweise Die TR 231 ist ausschließlich zum Trennen von Fliesen mit NORTON -Diamantsägeblättern hauptsächlich vor Ort, auf der Baustelle, bestimmt. Eine andere oder darüber hinausgehende Benutzung entgegen den Hinweisen des Herstellers gilt als nicht bestimmungsgemäß. Für hieraus resultierende Schäden haftet der Hersteller nicht. Das Risiko trägt allein der Anwender. -
Seite 7: Sicherheitshinweise
Tragen Sie eine Sicherheitsrüstung wie im Symbole während des Schnittes. Benutzen Sie nur NORTON - Diamantsägeblätter mit geschlossenem Rand da der Einsatz anderer Werkzeuge die Beschädigung der Maschine zufolge haben kann. Halten Sie sich an die Dokumentationen der Sägeblätter um das richtige Blatt für ihre Anwendung auszuwählen. -
Seite 8: Maschinenbeschreibung
2.1 Kurzbeschreibung Die TR 231 ist eine leistungsstarke, robuste Trennmaschine für den Einsatz auf der Baustelle oder im Betrieb. In Verbindung mit NORTON Diamantsägeblättern stellt die TR 231 ein Höchstmaß an Qualität und Leistung auf dem Gebiet der Fliesentrennmaschinen dar. -
Seite 9: Technische Daten
Technische Daten TR 231 GL TR 231 GS Artikel Nummer 70184629663 70184629664 Leistung Motor 1,1 kW Spannung 231V, 50Hz Motorschutzart IP54 Blattdurchmesser 231 mm Blattaufnahmen 25,4 mm Drehzahl der Schneidwelle 2950 min Max. Schnitttiefe 0° 45 mm 45° 35 mm Schnittlänge... -
Seite 10: Montage Und Erstmalige Inbetriebnahme
Bevor die Maschine eingesetzt werden kann, die Transportsicherung am Schneidkopf lösen. (Siehe Bild 1 Seite 11) Werkzeugmontage Benutzen sie ausschließlich NORTON – Diamantsägeblätter mit einem Blattdurchmesser von 231mm auf der TR 231. Alle eingesetzten Werkzeuge müssen hinsichtlich ihrer zulässigen maximalen Schnittgeschwindigkeit auf die maximale Antriebsdrehzahl der Maschine ausgelegt sein. -
Seite 11: Einschalten Der Maschine
Das rotierende Blatt muss beidseitig ausreichend mit Kühlwasser besprüht werden. Zu geringe Wasserversorgung kann zu Überhitzung der Diamantkörner und vorzeitigem Verschleiß bzw. Defekt des Sägeblattes führen. Deshalb dürfen die Austrittsöffnungen der Wasserröhrchen am Blattschutz nicht verstopft sein. Die Wasserpumpe darf auf keinen Fall trocken laufen. -
Seite 12: Transport Und Lagern
4 Transport und Lagern Gehen Sie wie folgt vor, wenn Sie die TR 231 sicher transportieren wollen. 4.1 Transportsicherung Demontieren Sie das Diamantblatt und leeren Sie die Wasserwanne vor dem Transport oder Versetzen der Maschine. Klappen Sie die Beine ein und blockieren Sie den Schneidkopf mit dem Rändelknopf und blockieren Sie die schwenkbare Schnittführung auf dem Tisch. -
Seite 13: Außerbetriebnahme Über Längere Zeit
o Die Zubehörteile in die Wanne legen. Tischblech wieder einsetzen. Außerbetriebnahme über längere Zeit Wenn die Maschine für eine längere Zeit stillgelegt werden soll, beachten Sie die folgenden Punkte: Säubern Sie die ganze Maschine, Entleeren Sie die Wasserwanne. ... -
Seite 14: Aufstellen Und Betrieb Der Maschine
5 Aufstellen und Betrieb der Maschine In diesem Abschnitt finden Sie wichtige Hinweise zum Aufstellen und Betrieb der Maschine. 5.1 Aufstellen 5.1.1 Angaben zum Einsatzort Befreien Sie den Einsatzort von allem, was den Arbeitsvorgang behindern könnte. Achten Sie auf ausreichende Beleuchtung des Einsatzortes. ... - Seite 15 Die 2 Halter der Längschnittführung auf die Bolzen setzen und mit der Rändelschraube sichern Die 2 Schenkel der Schnittführung in die Die Schnittführung in der gewünschten Halter einschieben Stellung arretieren. Anbringung des seitlichen Auslegers Stützen in die Öffnungen einführen.
-
Seite 16: Gehrungsschnitt
Um 90° drehen. Mit der Nivelierschraube justieren. 5.3 Gehrungsschnitt Um ein Gehrungsschnitt von 0 bis 45º auszuführen, gehen Sie wie folgt vor: Lösen Sie die zwei seitlichen Rändelknöpfe und schwenken Sie die Brücke bis an den Anschlag. Ziehen Sie die zwei Rändelknöpfen wieder an. 5.4 Wichtige Hinweise zum Schneiden ... -
Seite 17: Wartung, Pflege, Inspektion
6 Wartung, Pflege, Inspektion Sorgen Sie für eine regelmäßige Wartung um die Lebensdauer und Verfügbarkeit der TR 231 zu erhöhen. Folgen Sie dafür diesem Wartungsplan: Optische Kontrolle (Zustand, dicht) Gesamte Maschine Säubern Flansche und Blattaufnahme Säubern Kühlrippen Säubern Wasserwanne Säubern Motorgehäuse Säubern Erreichbare... -
Seite 18: Störung - Ursachen Und Beseitigung
7 Störung - Ursachen und Beseitigung 7.1 Verhalten bei Störungen Schalten Sie die Maschine bei Betriebsstörungen aus und trennen Sie diese vom Stromnetz. Arbeiten an der Elektrik der Maschine dürfen nur von einem Elektrofachmann vorgenommen werden. 7.2 Anleitung zur Fehlersuche Störung Mögliche Ursache Abhilfe... -
Seite 19: Schaltplan
Gewährleistung fällt, muss es uns zurückgeschickt werden. Diese Maschine wurde hergestellt für: Saint - Gobain Abrasives S.A. 190, Bd. J. F. Kennedy L-4930 BASCHARAGE Grand-duché de Luxembourg Tel. : 00352 50 401 1 Fax. : 00352 50 16 63 http://www.construction.norton.eu e-mail : sales.nlx@saint-gobain.com... - Seite 20 Fax : 0800 622 385 Ungarn e-mail : nortondiamonduk@saint-gobain.com Saint-Gobain Abrasives KFT. Tschechische Republik Budafoki u. 111 Norton Diamantove Nastroje Sro H-1117 BUDAPEST Vinohrdadska 184 Tel: ++36 1 371 2250 CS-13000 PRAHA 3 Fax: ++36 1 371 2255 Tel: 0042 0267 13 20 21 e-mail: nortonbp@axelero.hu...
- Seite 24 Saint-Gobain Abrasives 190, Bd. J. F. Kennedy L-4930 BASCHARAGE LUXEMBOURG Tel: ++352 50401-1 Fax: ++352 501633 e-mail: sales.nlx@saint-gobain.com...
