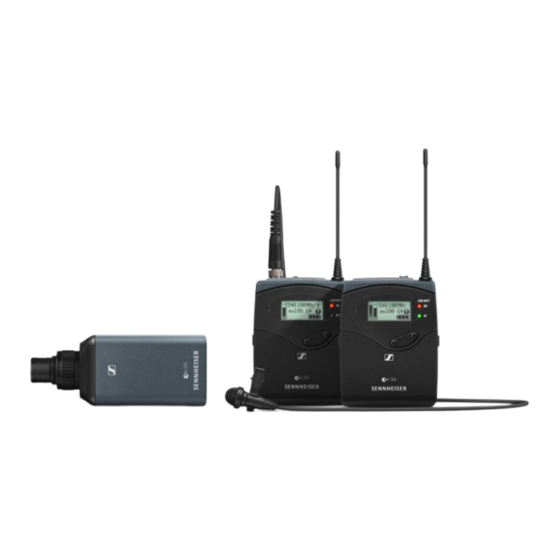

Sennheiser evolution wireless G4 100 P-Serie Bedienungsanleitung
Verwandte Anleitungen für Sennheiser evolution wireless G4 100 P-Serie
Inhaltszusammenfassung für Sennheiser evolution wireless G4 100 P-Serie

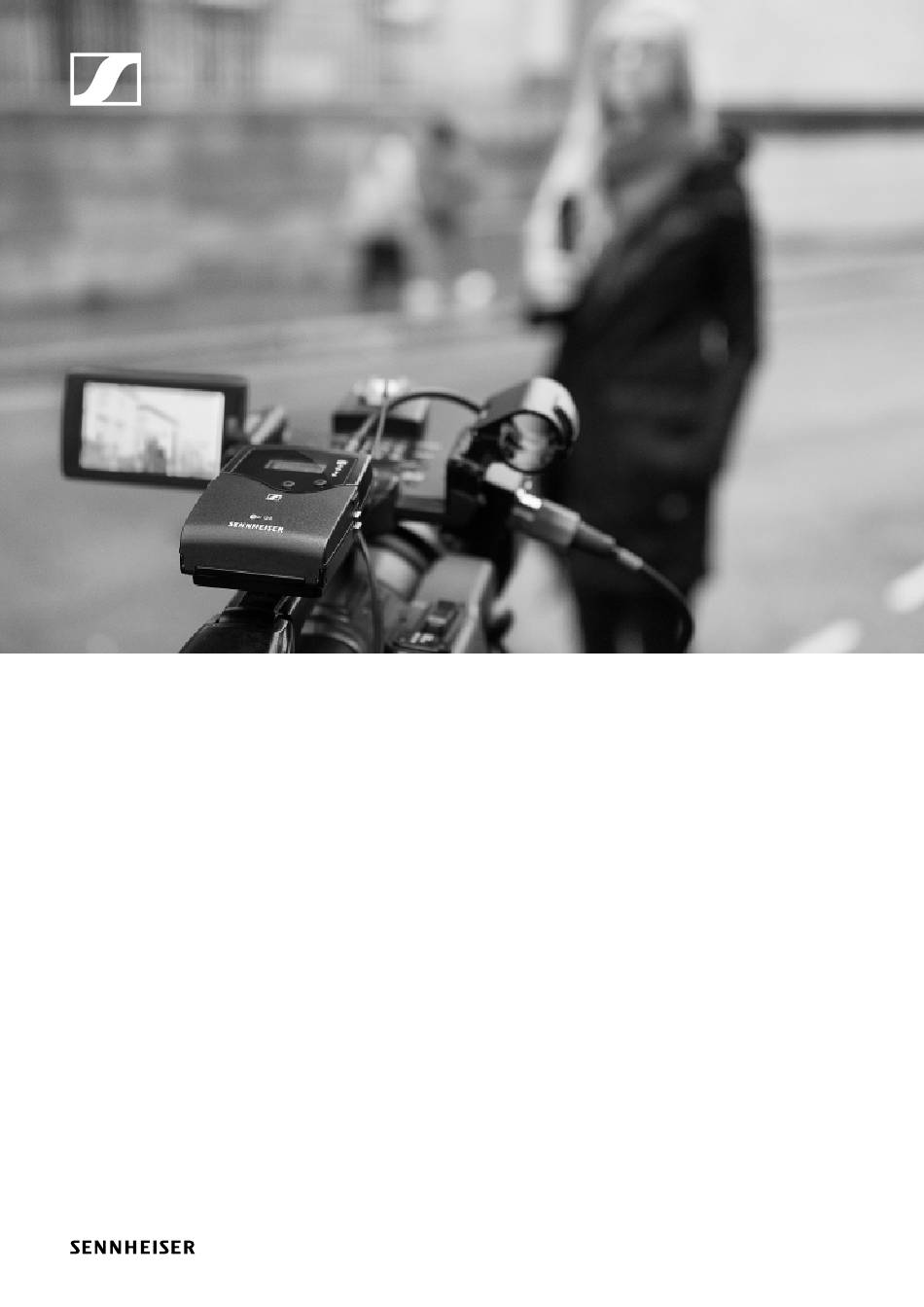

- Seite 1 G4 Serie 100 P Bedienungsanleitung Sennheiser electronic GmbH & Co. KG Am Labor 1, 30900 Wedemark, Germany, www.sennheiser.com ew 100 P G4 - v2.2...
-
Seite 2: Inhaltsverzeichnis
Übersicht 6 Produkte der Serie ew 100 P G4 7 Diversity-Empfänger EK 100 G4 8 Handsender SKM 100 G4 9 Taschensender SK 100 G4 10 Aufstecksender SKP 100 G4 11 Zubehör 12 Mikrofone und Kabel 13 Mikrofonmodule 13 Headset-und Lavaliemikrofone 13 Line-Anschlusskabel 14 Akku und Ladegerät 15 Akku BA 2015 15... - Seite 3 Standardanzeige Frequenz/Name 49 Standardanzeige Kanalbank/Kanal/Name 50 Einstellungsmöglichkeiten im Menü 51 Menüstruktur 52 Menüpunkt Sync 53 Menüpunkt Squelch 54 Menüpunkt Easy Setup 56 Menüpunkt Frequency Preset 58 Menüpunkt Name 59 Menüpunkt AF Out 60 Menüpunkt Auto Lock 61 Menüpunkt Advanced 62 Menüpunkt Advanced ->...
- Seite 4 Taschensender stummschalten (AF Mute) 83 Funksignal deaktivieren (RF Mute) 84 Funksignal mit dem Stummschalter deaktivieren MUTE Funksignal mit der Taste deaktivieren 86 ON/OFF Tastensperre 87 Anzeigen im Display des Taschensenders SK 100 G4 88 Eine Standardanzeige auswählen 89 Tasten zur Navigation durch das Menü des SK 100 G4 90 Navigation durch das Menü...
- Seite 5 Menüpunkt Advanced > Pilot Tone 112 Menüpunkt Advanced > LCD Contrast 112 Menüpunkt Advanced > Reset 113 Menüpunkt Advanced > Software Revision 113 Funkverbindung herstellen 114 Einstellhinweise 114 Geräte synchronisieren 115 Übersicht 116 Produktvarianten 117 Produktvarianten EK 100 G4 117 Hergestellt in Deutschland 117 Hergestellt in den USA 117 Produktvarianten SKM 100 G4 118...
- Seite 6 Reinigung und Pflege 133 Einsprachkorb des Mikrofonmoduls reinigen 133...
-
Seite 7: Produktinformationen
Übersicht PRODUKTINFORMATIONEN Übersicht Informationen zu den einzelnen Produkten der Serie ew 100 P G4 finden Sie unter „Produkte der Serie ew 100 P G4“. Informationen zu erhältlichem Zubehör finden Sie unter „Zubehör“. Informationen zum Kanalbank-System der Serie ew 100 P G4 finden Sie un- ter „Das Kanalbanksystem“. -
Seite 8: Produkte Der Serie Ew 100 P G4
Produkte der Serie ew 100 P G4 Produkte der Serie ew 100 P G4 ► Weitere Informationen finden Sie auch hier: ▷ Von den einzelnen Produkten sind verschiedene Frequenzvarianten erhältlich. Weitere Informationen dazu finden Sie unter „Produktvarian- ten“. ▷ Technische Spezifikationen zu den einzelnen Produkten finden Sie un- ter „Technische Daten“. -
Seite 9: Diversity-Empfänger Ek 100 G4
Diversity-Empfänger EK 100 G4 ► Weiterführende Informationen zum EK 100 G4 finden Sie in den fol- genden Abschnitten: Installation und Inbetriebnahme: „EK 100 G4 installieren“ ▷ ▷ Bedienung: „EK 100 G4 bedienen“ Technische Daten: „EK 100 G4“ ▷... -
Seite 10: Handsender Skm 100 G4
Handsender SKM 100 G4 ► Variante SKM 100 G4: ► Variante SKM 100 G4-S: ► Der Handsender SKM 100 G4 ist auch in der Variante SKM 100 G4-S mit in- tegrierter Mute-Taste erhältlich. Weiterführende Informationen zum SKM 100 G4 finden Sie in den fol- genden Abschnitten: ▷... -
Seite 11: Taschensender Sk 100 G4
Taschensender SK 100 G4 ► Weiterführende Informationen zum SK 100 G4 finden Sie in den fol- genden Abschnitten: Installation und Inbetriebnahme: „SK 100 G4 installieren“ ▷ ▷ Bedienung: „SK 100 G4 bedienen“ Technische Daten: „SK 100 G4“ ▷... -
Seite 12: Aufstecksender Skp 100 G4
Aufstecksender SKP 100 G4 ► Weiterführende Informationen zum SKP 100 G4 finden Sie in den fol- genden Abschnitten: ▷ Installation und Inbetriebnahme: „SKP 100 G4 installieren“ ▷ Bedienung: „SKP 100 G4 bedienen“ Technische Daten: „SKP 100 G4“ ▷... -
Seite 13: Zubehör
Zubehör Zubehör Für die Serie ew 100 P G4 sind verschiedene Zubehörteile erhältlich. -
Seite 14: Mikrofone Und Kabel
MMD 42-1 dynamisch, Kugel, schwarz 506772 Weitere Informationen zu den einzelnen Mikrofonmodulen finden Sie auf der jeweiligen Produktseite unter www.sennheiser.com. Headset-und Lavaliemikrofone Wir empfehlen die folgenden Lavalier- und Headsetmikrofone für die Ver- wendung mit dem Taschensender SK 100 G4. ►... -
Seite 15: Line-Anschlusskabel
Zubehör Line-Anschlusskabel Zum Anschluss von Kameras an den Diversity-Empfänger EK 100 G4 ste- hen folgende Kabel zur Verfügung: • CL 1 3,5 mm Klinkenstecker auf verschraubbaren 3,5 mm Klinkenstecker Artikelnr. 005022 ► • CL 100 XLR-3 auf 3,5 mm Klinkenstecker Artikelnr. -
Seite 16: Akku Und Ladegerät
Zubehör Akku und Ladegerät Akku BA 2015 Der Akku BA 2015 ist zum Betreiben der Handsender, Taschensender und Taschenempfänger der Serie evolution wireless G4 vorgesehen. Artikelnr. 009950 ► Ladegerät L 2015 Im Ladegerät L 2015 mit zwei Ladeschächten kann der Akku BA 2015 ein- zeln oder eingesetzt im Taschensender/Taschenempfänger geladen wer- den. -
Seite 17: Zubehör Für Die Kameramontage
Zubehör Zubehör für die Kameramontage Kamera-Adapter CA 2 Kamera-Adapter mit Blitzschuh für portablen Taschensender/Empfänger der Serien ew G1, G2, G3 und G4. Artikelnr. 009986 ►... -
Seite 18: Weiteres Zubehör
Zubehör Weiteres Zubehör Farbkennzeichnungssatz • KEN 2, Farbkennzeichnungssatz für SKM Handsender Artikelnr. 530195 ► Mikrofonklemme • MZQ 1, Mikrofonklemme für SKM Handsender Artikelnr. 076670 ►... -
Seite 19: Das Kanalbanksystem
Das Kanalbanksystem Das Kanalbanksystem Für die Übertragung stehen im UHF-Band verschiedene Frequenzbereiche zur Verfügung. Für die Serie ew 100 G4 sind die folgenden Frequenzbereiche verfügbar: • Bereich A1: 470 - 516 MHz • Bereich A: 516 - 558 MHz • Bereich AS: 520 - 558 MHz •... -
Seite 20: Geräte Der Serie Ew 100 P G4 Installieren
Geräte der Serie ew 100 P G4 installieren INSTALLATION Geräte der Serie ew 100 P G4 installieren In den folgenden Abschnitten finden Sie Informationen zur Installation und zum Anschließen der Geräte der Serie ew 100 P G4. • Diversity-Empfänger EK 100 G4 >> „EK 100 G4 installieren“ •... -
Seite 21: Ek 100 G4 Installieren
Informationen zur Bedienung des EK 100 G4 finden Sie unter „EK 100 G4 bedienen“. Batterien/Akkus einsetzen und entnehmen Sie können den Diversity-Empfänger entweder mit Batterien (Typ Mignon AA, 1,5 V) oder mit dem wiederaufladbaren Sennheiser Akku BA 2015 be- treiben. ▷ Drücken Sie die beiden Entriegelungstasten und klappen Sie die Abde- ckung des Batteriefachs auf. -
Seite 22: Batteriestatus
EK 100 G4 installieren Batteriestatus Ladezustand der Batterien: ► Kritischer Ladezustand (LOW BATT): ►... -
Seite 23: Diversity Empfänger An Einer Kamera Befestigen
EK 100 G4 installieren Diversity Empfänger an einer Kamera befestigen Mit dem mitgelieferten Kamerakit CA 2 befestigen Sie den Diversity Emp- fänger am Blitzschuh der Kamera. Um den Diversity-Empfänger EK 100 G4 an einer Kamera zu befestigen: ▷ Stellen Sie fest, an welcher Postion der Lochplatte Sie den Blitzschuh- Adapter befestigen müssen, damit der Diversity-Empfänger optimal an der Kamera befestigt werden kann. - Seite 24 EK 100 G4 installieren Heben Sie den Gürtelclip an. ▷ ▷ Drücken Sie zunächst eine Seite des Clips an der Verankerung nach un- ten und ziehen Sie ihn aus dem Gehäuse. ▷ Verfahren Sie für die andere Seite in der gleichen Weise. Legen Sie die Lochplatte auf die Rückseite des Diversity-Empfängers.
- Seite 25 EK 100 G4 installieren ▷ Schieben Sie den Empfänger auf eine Kamera.
-
Seite 26: Diversity Empfänger An Einer Kamera Anschließen
EK 100 G4 installieren Diversity Empfänger an einer Kamera anschließen Um den Diversity-Empfänger an einer Kamera anzuschließen: ▷ Schließen Sie den Line-Eingang der Kamera mit einem der mitgeliefer- ten Line-Anschlusskabel an die Klinkenbuchse des Empfängers an. - Seite 27 EK 100 G4 installieren Passen Sie im Bedienmenü des Diversity-Empfängers den Pegel des ▷ Audioausgangs AF Out an den Eingangspegel der Kamera an (siehe „Menüpunkt AF Out“). Die Abschirmung des Line-Kabels dienst als Antenne für den zweiten Diversity-Zweig. Einzelheiten zur Steckerbelegung finden Sie unter „Steckerbelegung“.
-
Seite 28: Skm 100 G4 Installieren
SKM 100 G4 installieren SKM 100 G4 installieren In diesen Abschnitten finden Sie detaillierte Informationen zur Installation und Inbetriebnahme des SKM 100 G4. Informationen zur Bedienung des SKM 100 G4 finden Sie unter „SKM 100 G4 bedienen“. -
Seite 29: Batterien/Akkus Einsetzen Und Entnehmen
SKM 100 G4 installieren Batterien/Akkus einsetzen und entnehmen Sie können das Funkmikrofon entweder mit Batterien (Typ Mignon AA, 1,5 V) oder mit dem wiederaufladbaren Sennheiser Akku BA 2015 betreiben. Schrauben Sie den hinteren Teil des Funkmikrofons in Pfeilrichtung ▷ (gegen den Uhrzeigersinn) vom Griff des Funkmikrofons ab. -
Seite 30: Batteriezustand
SKM 100 G4 installieren Batteriezustand Ladezustand der Batterien: ► Kritischer Ladezustand (LOW BATT): ►... -
Seite 31: Mikrofonmodul Wechseln
SKM 100 G4 installieren Mikrofonmodul wechseln Eine Liste mit empfohlenen Mikrofonmodulen für den Handsender finden Sie unter „Mikrofone und Kabel“. Um das Mikrofonmodul zu wechseln: Schrauben Sie das Mikrofonmodul ab. ▷ ▷ Schrauben Sie das gewünschte Mikrofonmodul auf. ► Berühren Sie weder die Kontakte des Funkmikrofons noch die des Mi- krofonmoduls. -
Seite 32: Farbring Wechseln
SKM 100 G4 installieren Farbring wechseln Um den Farbring zu wechseln: ▷ Ziehen Sie den Farbring ab, wie in der Abbildung gezeigt. ► ▷ Bringen Sie einen Farbring in der von Ihnen gewünschten Farbe an, wie in der Abbildung gezeigt. ►... -
Seite 33: Sk 100 G4 Installieren
SK 100 G4 installieren SK 100 G4 installieren In diesen Abschnitten finden Sie detaillierte Informationen zur Installation und Inbetriebnahme des SK 100 G4. Informationen zur Bedienung des SK 100 G4 finden Sie unter „SK 100 G4 bedienen“. -
Seite 34: Batterien/Akkus Einsetzen Und Entnehmen
SK 100 G4 installieren Batterien/Akkus einsetzen und entnehmen Sie können den Taschensender entweder mit Batterien (Typ Mignon AA, 1,5 V) oder mit dem wiederaufladbaren Sennheiser Akku BA 2015 betreiben. Drücken Sie die beiden Entriegelungstasten und klappen Sie die Abde- ▷... -
Seite 35: Batteriezustand
SK 100 G4 installieren Batteriezustand Ladezustand der Batterien: ► Kritischer Ladezustand (LOW BATT): ►... -
Seite 36: Ein Mikrofon An Den Sk 100 G4 Anschließen
SK 100 G4 installieren Ein Mikrofon an den SK 100 G4 anschließen Eine Liste mit empfohlenen Lavalier- und Headsetmikrofonen für den Ta- schensender finden Sie unter „Mikrofone und Kabel“. Um ein Mikrofon an den Taschensender anzuschließen: Schließen Sie den 3,5 mm Klinkenstecker des Kabels wie in der Abbil- ▷... -
Seite 37: Ein Instrument Oder Eine Line-Quelle An Den Sk 100 G4
G4 anschließen Sie können Instrumente oder Audioquellen mit einem Line-Pegel an den Taschensender anschließen. Dazu benötigen Sie das Sennheiser-Kabel Ci 1-N (6,3 mm Klinkenstecker auf verschraubbaren 3,5 mm Klinkenstecker) oder CL 2 (XLR-3F Stecker auf verschraubbaren 3,5 mm Klinkenstecker). Um ein Instrument oder eine Line-Quelle an den Taschensender anzu- schließen:... -
Seite 38: Taschensender An Der Kleidung Befestigen
SK 100 G4 installieren Taschensender an der Kleidung befestigen Mit dem Gürtelclip können Sie den Taschensender z. B. am Hosenbund oder an einem Gitarrengurt befestigen. Sie können den Taschensender auch so an der Kleidung befestigen, dass die Antenne nach unten zeigt. Nehmen Sie dazu den Gürtelclip heraus und setzen Sie ihn um 180°... -
Seite 39: Skp 100 G4 Installieren
Informationen zur Bedienung des SKP 100 G4 finden Sie unter „SKP 100 G4 bedienen“. Batterien/Akkus einsetzen und entnehmen Sie können den Aufstecksender entweder mit Batterien (Typ Mignon AA, 1,5 V) oder mit dem wiederaufladbaren Sennheiser Akku BA 2015 betrei- ben. ▷ Schieben Sie die Abdeckung des Batteriefachs in Richtung des aufge- prägten Pfeils und klappen Sie die Abdeckung auf. -
Seite 40: Batteriestatus
SKP 100 G4 installieren Batteriestatus Ladezustand der Batterien: ► Kritischer Ladezustand (LOW BATT): ►... -
Seite 41: Aufstecksender Am Mikrofon Befestigen
SKP 100 G4 installieren Aufstecksender am Mikrofon befestigen Setzen Sie vorzugsweise Mikrofone mit Metallgehäuse ein. So wird die Sendeleistung optimal abgestrahlt. Lösen Sie den Sicherungsring (2), indem Sie ihn im Uhrzeigersinn bis ▷ über die Mitte drehen. Der XLR-3-Stecker (1) des Aufstecksenders ist damit entsperrt. Stecken Sie den XLR-3-Stecker (1) des Aufstecksenders auf die XLR-3- ▷... -
Seite 42: Bedienung
Geräte der Serie ew 100 P G4 bedienen BEDIENUNG Geräte der Serie ew 100 P G4 bedienen In den folgenden Abschnitten finden Sie Informationen zur Bedienung der Geräte der Serie ew 100 P G4. • Diversity-Empfänger EK 100 G4 >> „EK 100 G4 bedienen“ •... - Seite 43 Geräte der Serie ew 100 P G4 bedienen In den folgenden Abschnitten finden Sie weitere wichtige Informationen zu konkreten Anwendungsfällen. • Eine Funkverbindung zwischen Sender und Empfänger herstellen >> „Funkverbindung herstellen“ • Einstellungen vom Empfänger auf den Sender synchronisieren >> „Geräte synchronisieren“...
-
Seite 44: Ek 100 G4 Bedienen
EK 100 G4 bedienen EK 100 G4 bedienen In diesen Abschnitten finden Sie detaillierte Informationen zur Bedienung des EK 100 G4. Informationen zur Installation des EK 100 G4 finden Sie unter „EK 100 G4 installieren“. Bedienelemente des Diversity Empfängers EK 100 ►... -
Seite 45: Ek 100 G4 Ein- Und Ausschalten
Drücken Sie die beiden Entriegelungstasten und klappen Sie die Abde- ckung des Batteriefachs auf. Um den Empfänger einzuschalten: ▷ Halten Sie die Taste ON/OFF so lange gedrückt, bis das Sennheiser- Logo im Display erscheint. Um den Empfänger auszuschalten: ▷ Halten Sie die Taste ON/OFF so lange gedrückt, bis das Display er-... -
Seite 46: Tastensperre
EK 100 G4 bedienen Tastensperre Die automatische Tastensperre können Sie im Menü Auto Lock einstellen (siehe „Menüpunkt Auto Lock“). Wenn Sie die Tastensperre eingeschaltet haben, müssen Sie sie vorüber- gehend ausschalten, um den Sender zu bedienen. Um die Tastensperre vorübergehend auszuschalten: ▷... -
Seite 47: Anzeigen Im Display Des Ek 100 G4
EK 100 G4 bedienen Anzeigen im Display des EK 100 G4 Im Display werden im Home Screen die Statusinformationen wie z. B. Empfangsqualität, Batteriestatus, Audiopegel angezeigt. Siehe „Home Screen“. Über das Display wird auch das Bedienmenü angezeigt, in dem Sie alle Einstellungen vornehmen können. -
Seite 48: Tasten Zur Navigation Durch Das Menü
EK 100 G4 bedienen Tasten zur Navigation durch das Menü Um durch das Bedienmenü des EK 100 G3 zu navigieren, benötigen Sie fol- gende Tasten. ► Taste ON/OFF drücken • ESC-Funktion: Eingabe abbrechen und zur aktuellen Standardanzeige zurückkehren • Standardanzeige auswählen (siehe „Home Screen“) ►... - Seite 49 EK 100 G4 bedienen ► Taste UP oder DOWN drücken • zum vorherigen oder nächsten Menüpunkt wechseln • Werte für einen Menüpunkt ändern...
-
Seite 50: Home Screen
EK 100 G4 bedienen Home Screen Nach dem Einschalten des Empfängers wird im Display zuerst das Senn- heiser-Logo angezeigt. Nach einer kurzen Zeit wird dann der Home Screen angezeigt. Der Home Screen hat zwei unterschiedliche Standardanzeigen. ▷ Drücken Sie kurz die Taste ON/OFF, um zwischen den einzelnen Stan- dardanzeigen zu wechseln. -
Seite 51: Standardanzeige Kanalbank/Kanal/Name
EK 100 G4 bedienen Batteriezustand des Empfängers • siehe „Batterien/Akkus einsetzen und entnehmen“ Stummschaltung MUTE • kein Funksignal empfangen Pilotton P • P = eingeschaltete Pilotton-Auswertung • kein Symbol = Auswertung ist ausgeschaltet • P schwarz hinterlegt = Pilotton wird auf der aktuellen Frequenz emp- fangen •... -
Seite 52: Einstellungsmöglichkeiten Im Menü
EK 100 G4 bedienen Einstellungsmöglichkeiten im Menü Im Menü des EK 100 G4 können Sie folgende Einstellungen vornehmen. Sender mit Diversity-Empfänger synchronisieren ▷ siehe „Menüpunkt Sync“ Rauschsperren-Schwelle einstellen ▷ siehe „Menüpunkt Squelch“ freie Frequenz-Presets suchen, freigeben und auswählen ▷ siehe „Menüpunkt Easy Setup“ Kanalbank und Kanal einstellen ▷... -
Seite 53: Menüstruktur
EK 100 G4 bedienen Menüstruktur Die Abbildung zeigt die komplette Menüstruktur des EK 100 G4 in einer Übersicht zusammengefasst. -
Seite 54: Menüpunkt Sync
EK 100 G4 bedienen Menüpunkt Sync Im Menüpunkt Sync können Sie Sender und Empfänger der Serie ew 100 P G4 synchronisieren. Für weitere Informationen siehe „Funkverbindung herstellen“. -
Seite 55: Menüpunkt Squelch
EK 100 G4 bedienen Menüpunkt Squelch Im Menüpunkt Squelch können Sie die Rauschsperren-Schwelle einstel- len. Einstellbereich: • >> 5 dBμV • Middle >> 15 dBμV • High >> 25 dBμV Im Home Screen wird die Rauschsperren-Schwelle im Bereich des Funksi- gnalpegels angezeigt: ►... - Seite 56 EK 100 G4 bedienen VORSICHT Gefahr von Hör- und Sachschäden Wenn Sie sehr niedrige Werte für die Rauschsperren-Schwelle einstellen, kann der Empfänger sehr laut aufrauschen. Das Aufrauschen kann so laut sein, dass es zu Gehörschäden führt bzw. die Lautsprecher Ihrer Anlage überlastet! Stellen Sie den Pegel des Audioausgangs auf das Minimum ein, bevor ▷...
-
Seite 57: Menüpunkt Easy Setup
EK 100 G4 bedienen Menüpunkt Easy Setup Im Menüpunkt Easy Setup können Sie einen Scan nach freien Frequenzen durchführen. Schalten Sie alle Sender aus, bevor Sie den Scan durchführen. Wenn noch Sender eingeschaltet sind, werden diese als nicht freie Frequenzen erkannt und die eigentlich verfügbaren Frequenzen können dann nicht genutzt werden. - Seite 58 EK 100 G4 bedienen ▷ Drücken Sie die Taste SET, um die vorgenommenen Einstellungen zu speichern. oder Drücken Sie die Taste ON/OFF, um die Eingabe abzubrechen, ohne die ▷ Einstellungen zu speichern.
-
Seite 59: Menüpunkt Frequency Preset
EK 100 G4 bedienen Menüpunkt Frequency Preset Im Menüpunkt Frequency Preset können Sie die Empfangsfrequenz des Empfängers einstellen, indem Sie die Kanalbank und den Kanal einstellen. Um den Menüpunkt Frequency Preset zu öffnen: Drücken Sie im Home Screen die Taste SET, um das Bedienmenü zu ▷... -
Seite 60: Menüpunkt Name
EK 100 G4 bedienen Menüpunkt Name Im Menüpunkt Name können Sie einen Namen für die Funkverbindung ein- geben. Um den Menüpunkt Name zu öffnen: Drücken Sie im Home Screen die Taste SET, um das Bedienmenü zu ▷ öffnen. ▷ Drücken Sie die Taste UP oder DOWN, bis der Menüpunkt Name im Auswahlrahmen erscheint. -
Seite 61: Menüpunkt Af Out
EK 100 G4 bedienen Menüpunkt AF Out Im Menüpunkt AF Out stimmen Sie den Pegel des Audioausgangs Line auf den Pegel der angeschlossenen Kamera ab. Einstellbereich: • -30 dB bis +12 dB in 6-dB-Stufen Um den Menüpunkt AF Out zu öffnen: Drücken Sie im Home Screen die Taste SET, um das Bedienmenü... -
Seite 62: Menüpunkt Auto Lock
EK 100 G4 bedienen Menüpunkt Auto Lock Im Menüpunkt Auto Lock können Sie die automatische Tastensperre akti- vieren oder deaktivieren. Informationen zum vorübergehenden Aufheben der Tastensperre im Betrieb finden Sie unter „Tastensperre“. Um den Menüpunkt Auto Lock zu öffnen: ▷ Drücken Sie im Home Screen die Taste SET, um das Bedienmenü... -
Seite 63: Menüpunkt Advanced
EK 100 G4 bedienen Menüpunkt Advanced Im Untermenü Advanced können Sie erweiterte Einstellungen vornehmen. Um das Untermenü Advanced zu öffnen: ▷ Drücken Sie im Home Screen die Taste SET, um das Bedienmenü zu öffnen. ▷ Drücken Sie die Taste UP oder DOWN, bis der Menüpunkt Advanced im Auswahlrahmen erscheint. -
Seite 64: Menüpunkt Advanced -> Tune
EK 100 G4 bedienen Menüpunkt Advanced -> Tune Im Menüpunkt Tune des Untermenüs Advanced können Sie die Empfangs- frequenzen für die Kanalbank U einstellen. Nur die Frequenz einstellen Öffnen Sie im Menü Advanced den Menüpunkt Tune. ▷ ▷ Nehmen Sie die Einstellungen vor. ►... -
Seite 65: Menüpunkt Advanced -> Lcd Contrast
EK 100 G4 bedienen Menüpunkt Advanced -> LCD Contrast Im Menüpunkt LCD Contrast des Untermenüs Advanced können Sie den Anzeigekontrast des Displays in 16 Stufen einstellen. ► Menüpunkt Advanced -> Reset Im Menüpunkt Reset des Untermenüs Advanced können Sie die Einstel- lungen des Empfängers zurücksetzen. -
Seite 66: Skm 100 G4 Bedienen
SKM 100 G4 bedienen SKM 100 G4 bedienen In diesen Abschnitten finden Sie detaillierte Informationen zur Bedienung des SKM 100 G4 und SKM 100 G4-S. Informationen zur Installation und Inbetriebnahme des SKM 100 G4 und SKM 100 G4-S finden Sie unter „SKM 100 G4 installieren“. Bedienelemente des Handsenders SKM 100 G4 ►... -
Seite 67: Handsender Skm 100 G4 Ein- Und Ausschalten
• siehe „Menüpunkt Advanced > Mute Mode (nur SKM 100 G4-S)“ Handsender SKM 100 G4 ein- und ausschalten Um den SKM 100 G4 einzuschalten: Halten Sie die Taste ON/OFF so lange gedrückt, bis das Sennheiser- ▷ Logo im Display erscheint. -
Seite 68: Handsender Stummschalten (Af Mute)
SKM 100 G4 bedienen Handsender stummschalten (AF Mute) SKM 100 G4 Das Audiosignal des Senders kann nicht stummgeschaltet werden. Durch Deaktivieren des Funksignals wird aber auch kein Audiosignal mehr ausgegeben. Siehe „Funksignal deaktivieren (RF Mute)“. SKM 100 G4-S Durch Drücken der Taste MIC können Sie das Audiosignal stummschalten. •... -
Seite 69: Funksignal Deaktivieren (Rf Mute)
SKM 100 G4 bedienen Funksignal deaktivieren (RF Mute) Sie können das Funksignal bei eingeschaltetem Mikrofon vorübergehend deaktivieren. Dadurch wird auch kein Audiosignal am Empfänger ausgege- ben. Nutzen Sie diese Funktion, um Batteriekapazität zu sparen oder wenn Sie im Live-Betrieb ein Mikrofon für den Einsatz vorbereiten möchten, ohne be- stehende Übertragungsstrecken zu stören. -
Seite 70: Tastensperre
SKM 100 G4 bedienen Tastensperre Die automatische Tastensperre können Sie im Menü Auto Lock einstellen (siehe „Tasten zur Navigation durch das Menü des SKM 100 G4“). Wenn Sie die Tastensperre eingeschaltet haben, müssen Sie sie vorüber- gehend ausschalten, um den Sender zu bedienen. Um die Tastensperre vorübergehend auszuschalten: ▷... -
Seite 71: Anzeigen Im Display Des Handsenders Skm 100 G4
SKM 100 G4 bedienen Anzeigen im Display des Handsenders SKM 100 G4 Im Display des Senders können Sie folgende Informationen ablesen. ► Audiopegel AF • Anzeige des Audiopegels mit Peak-Hold-Funktion • siehe „Menüpunkt Sensitivity“ Frequenz • eingestellte Sendefrequenz • siehe „Menüpunkt Frequency Preset“ Name •... -
Seite 72: Eine Standardanzeige Auswählen
SKM 100 G4 bedienen >> „Tasten zur Navigation durch das Menü des SKM 100 G4“ >> „Einstellungsmöglichkeiten im Menü“ Eine Standardanzeige auswählen ▷ Bewegen Sie den Multifunktionsschalter, um eine Standardanzeige auszuwählen: Standardanzeige Frequenz/Name ► 548.100 ew100 G4 MUTE Standardanzeige Kanal/Frequenz ►... -
Seite 73: Tasten Zur Navigation Durch Das Menü Des Skm 100 G4
SKM 100 G4 bedienen Tasten zur Navigation durch das Menü des SKM 100 Navigation durch das Menü Um das Menü zu öffnen: ▷ Drücken Sie die Taste SET. Das Bedienmenü wird im Display des Senders angezeigt. Um einen Menüpunkt zu öffnen: ▷... -
Seite 74: Einstellungsmöglichkeiten Im Menü
SKM 100 G4 bedienen Einstellungsmöglichkeiten im Menü Im Menü des SKM 100 G4 können Sie folgende Einstellungen vornehmen. Eingangsempfindlichkeit einstellen ▷ siehe „Menüpunkt Sensitivity“ Kanalbank und Kanal einstellen ▷ siehe „Menüpunkt Frequency Preset“ individuell einstellbaren Namen eingeben ▷ siehe „Menüpunkt Name“ automatische Tastensperre aktivieren/deaktivieren ▷... -
Seite 75: Menüpunkt Sensitivity
SKM 100 G4 bedienen Menüpunkt Sensitivity • Eingangsempfindlichkeit einstellen - Audiopegel AF ► Einstellbereich: 0 bis -48 dB in 6-dB-Schritten. Der Audiopegel AF wird auch angezeigt, wenn das Funkmikrofon stumm- geschaltet ist, z. B. zur Überprüfung der Empfindlichkeit vor dem Live-Be- trieb. -
Seite 76: Menüpunkt Frequency Preset
SKM 100 G4 bedienen Menüpunkt Frequency Preset • Kanalbank und Kanal manuell auswählen ► Während Sie im Menü Frequency Preset arbeiten, wird das Funksig- nal deaktiviert. Beachten Sie beim Aufbau von Multikanalanlagen: Nur die voreingestellten Sendefrequenzen innerhalb einer Kanalbank sind untereinander frei von Intermodulationen. -
Seite 77: Menüpunkt Auto Lock
SKM 100 G4 bedienen Menüpunkt Auto Lock • automatische Tastensperre ein-/ausschalten ► Diese Sperre verhindert, dass das Funkmikrofon unbeabsichtigt ausge- schaltet wird oder Veränderungen vorgenommen werden. In der aktuellen Standardanzeige zeigt das Schloss an, dass die Tastensperre eingeschal- tet ist. Informationen zur Nutzung der Tastensperre finden Sie unter „Tastensper- re“. -
Seite 78: Menüpunkt Advanced
SKM 100 G4 bedienen Menüpunkt Advanced Im Untermenü Advanced können Sie erweiterte Einstellungen vornehmen. Die folgenden Unterpunkte stehen zur Verfügung: Sendefrequenzen für die Kanalbank U einstellen siehe „Menüpunkt Advanced > Tune“ ▷ Einstellung der Taste MIC (nur SKM 100 G4-S) festlegen siehe „Menüpunkt Advanced >... -
Seite 79: Menüpunkt Advanced > Tune
SKM 100 G4 bedienen Menüpunkt Advanced > Tune • Sendefrequenz und Kanalbank U einstellen Wenn Sie das Funkmikrofon auf eine Systembank eingestellt haben und den Menüpunkt Tune aufrufen, wird automatisch Kanal 1 der Kanalbank U eingestellt. In der Anzeige erscheint dann kurz die Meldung U.1. Im Auslie- ferungszustand sind den Kanälen der Kanalbank U keine Sendefrequenzen zugeordnet. -
Seite 80: Menüpunkt Advanced > Mute Mode (Nur Skm 100 G4-S)
SKM 100 G4 bedienen Menüpunkt Advanced > Mute Mode (nur SKM 100 G4-S) • Funktion der Taste MIC einstellen ► Modus AF On/Off • Wenn Sie die Taste MIC drücken, wird kein Audiosignal übertragen. Modus Disabled • keine Funktion Informationen zur Bedienung der Taste MIC finden Sie unter „Handsender stummschalten (AF Mute)“. -
Seite 81: Menüpunkt Advanced > Reset
SKM 100 G4 bedienen Menüpunkt Advanced > Reset • Funkmikrofon zurücksetzen ► Wenn Sie das Funkmikrofon zurücksetzen, bleiben nur die gewählten Ei- genschaften des Pilottons und der Kanalbank U erhalten. Menüpunkt Advanced > Software Revision • Software Revision anzeigen Sie können sich die aktuelle Software Revision anzeigen lassen. -
Seite 82: Sk 100 G4 Bedienen
SK 100 G4 bedienen SK 100 G4 bedienen In diesen Abschnitten finden Sie detaillierte Informationen zur Bedienung des SK 100 G4. Informationen zur Installation und Inbetriebnahme des SK 100 G4 finden Sie unter „SK 100 G4 installieren“. Bedienelemente des Taschensenders SK 100 G4 ►... -
Seite 83: Taschensender Sk 100 G4 Ein- Und Ausschalten
Drücken Sie die beiden Entriegelungstasten und klappen Sie die Abde- ckung des Batteriefachs auf. Um den SK 100 G4 einzuschalten: ▷ Halten Sie die Taste ON/OFF so lange gedrückt, bis das Sennheiser- Logo im Display erscheint. Um den SK 100 G4 auszuschalten: ▷... -
Seite 84: Taschensender Stummschalten (Af Mute)
SK 100 G4 bedienen Taschensender stummschalten (AF Mute) Mit dem Stummschalter MUTE können Sie das Audiosignal deaktivieren. Dazu muss die Funktion des Stummschalters MUTE auf AF On/Off konfi- guriert sein. Informationen hierzu finden Sie unter „Menüpunkt Advanced > Mute Mode“. ►... -
Seite 85: Funksignal Deaktivieren (Rf Mute)
SK 100 G4 bedienen Funksignal deaktivieren (RF Mute) Sie können das Funksignal auf zwei Arten deaktivieren: Funksignal mit dem Stummschalter MUTE deaktivieren Mit dem Stummschalter MUTE können Sie das Funksignal deaktivieren. Dazu muss die Funktion des Stummschalters MUTE auf RF On/Off konfi- guriert sein. - Seite 86 SK 100 G4 bedienen ▷ Schieben Sie den Stummschalter MUTE in die Stellung MUTE. Das Funksignal wird deaktiviert. Im Display wird die Meldung MUTE eingeblendet und die Sendeanzeige wird ausgeblendet.
-
Seite 87: Funksignal Mit Der Taste On/Off Deaktivieren
SK 100 G4 bedienen Funksignal mit der Taste ON/OFF deaktivieren Mit der Taste ON/OFF können Sie das Funksignal deaktivieren. Um das Funksignal zu deaktivieren: ▷ Drücken Sie kurz die Taste ON/OFF. RF Mute On? erscheint. ▷ Drücken Sie die Taste SET. Das Funksignal wird deaktiviert. -
Seite 88: Tastensperre
SK 100 G4 bedienen Tastensperre Die automatische Tastensperre können Sie im Menü Auto Lock einstellen (siehe „Tasten zur Navigation durch das Menü des SK 100 G4“). Wenn Sie die Tastensperre eingeschaltet haben, müssen Sie sie vorüber- gehend ausschalten, um den Sender zu bedienen. Um die Tastensperre vorübergehend auszuschalten: ▷... -
Seite 89: Anzeigen Im Display Des Taschensenders Sk 100 G4
SK 100 G4 bedienen Anzeigen im Display des Taschensenders SK 100 G4 Im Display des Senders können Sie folgende Informationen ablesen. ► Audiopegel AF • Anzeige des Audiopegels mit Peak-Hold-Funktion • siehe „Menüpunkt Sensitivity“ Frequenz • eingestellte Sendefrequenz • siehe „Menüpunkt Frequency Preset“ Name •... -
Seite 90: Eine Standardanzeige Auswählen
SK 100 G4 bedienen >> „Tasten zur Navigation durch das Menü des SK 100 G4“ >> „Einstellungsmöglichkeiten im Menü“ Eine Standardanzeige auswählen Drücken Sie die Tasten UP und DOWN, um eine Standardanzeige aus- ▷ zuwählen: Standardanzeige Frequenz/Name ► 548.100 ew100 G4 MUTE Standardanzeige Kanal/Frequenz... -
Seite 91: Tasten Zur Navigation Durch Das Menü Des Sk 100 G4
SK 100 G4 bedienen Tasten zur Navigation durch das Menü des SK 100 Navigation durch das Menü Um das Menü zu öffnen: ▷ Drücken Sie die Taste SET. Das Bedienmenü wird im Display des Senders angezeigt. Um einen Menüpunkt zu öffnen: ▷... -
Seite 92: Einstellungsmöglichkeiten Im Menü
SK 100 G4 bedienen Einstellungsmöglichkeiten im Menü Im Menü des SK 100 G4 können Sie folgende Einstellungen vornehmen. Eingangsempfindlichkeit einstellen ▷ siehe „Menüpunkt Sensitivity“ Kanalbank und Kanal einstellen ▷ siehe „Menüpunkt Frequency Preset“ individuell einstellbaren Namen eingeben ▷ siehe „Menüpunkt Name“ automatische Tastensperre aktivieren/deaktivieren ▷... -
Seite 93: Menüpunkt Sensitivity
SK 100 G4 bedienen Menüpunkt Sensitivity • Eingangsempfindlichkeit einstellen - Audiopegel AF ► Einstellbereich: 0 bis -60 dB in 6-dB-Schritten. Der Audiopegel AF wird auch angezeigt, wenn der Taschensender stumm- geschaltet ist, z. B. zur Überprüfung der Empfindlichkeit vor dem Live-Be- trieb. -
Seite 94: Menüpunkt Name
SK 100 G4 bedienen Menüpunkt Name • Namen eingeben ► Im Menüpunkt Name geben Sie für den Taschensender einen frei wählba- ren Namen ein (z. B. den Namen des Musikers). Der Name kann in den Standardanzeigen Frequenz/Name Name/Ka- dargestellt werden. Er setzt sich aus maximal 8 Zeichen zusammen: •... -
Seite 95: Menüpunkt Advanced
SK 100 G4 bedienen Menüpunkt Advanced Im Untermenü Advanced können Sie erweiterte Einstellungen vornehmen. Die folgenden Unterpunkte stehen zur Verfügung: Sendefrequenzen für die Kanalbank U einstellen siehe „Menüpunkt Advanced > Tune“ ▷ Funktion des Stummschalters MUTE einstellen siehe „Menüpunkt Advanced > Mute Mode“ ▷... -
Seite 96: Menüpunkt Advanced > Tune
SK 100 G4 bedienen Menüpunkt Advanced > Tune • Sendefrequenz und Kanalbank U einstellen Wenn Sie den Taschensender auf eine Systembank eingestellt haben und den Menüpunkt Tune aufrufen, wird automatisch Kanal 1 der Kanalbank U eingestellt. In der Anzeige erscheint dann kurz die Meldung U.1. Im Auslie- ferungszustand sind den Kanälen der Kanalbank U keine Sendefrequenzen zugeordnet. -
Seite 97: Menüpunkt Advanced > Mute Mode
SK 100 G4 bedienen Menüpunkt Advanced > Mute Mode • Funktion des Stummschalters MUTE einstellen ► Modus AF On/Off • In der Schalterstellung MUTE wird kein Audiosignal übertragen. Modus RF On/Off • In der Schalterstellung MUTE wird das Funksignal deaktiviert. Modus Disabled •... -
Seite 98: Menüpunkt Advanced > Pilot Tone
SK 100 G4 bedienen Menüpunkt Advanced > Pilot Tone • Pilotton-Übertragung ein-/ausschalten ► Der Pilotton hat eine nicht hörbare Frequenz, die vom Sender übertragen und vom Empfänger ausgewertet wird. Er unterstützt die Rauschsperren- funktion (Squelch) des Empfängers. Menüpunkt Advanced > LCD Contrast •... -
Seite 99: Skp 100 G4 Bedienen
SKP 100 G4 bedienen SKP 100 G4 bedienen In diesen Abschnitten finden Sie detaillierte Informationen zur Bedienung des SKP 100 G4. Informationen zur Installation und Inbetriebnahme des SKP 100 G4 finden Sie unter „SKP 100 G4 installieren“. Bedienelemente des Aufstecksenders SKP 100 G4 ►... -
Seite 100: Aufstecksender Skp 100 G4 Ein- Und Ausschalten
SKP 100 G4 bedienen Aufstecksender SKP 100 G4 ein- und ausschalten Um den SKP 100 G4 einzuschalten: Halten Sie die Taste ON/OFF so lange gedrückt, bis das Sennheiser- ▷ Logo im Display erscheint. Um den SKP 100 G4 auszuschalten: ▷... -
Seite 101: Aufstecksender Stummschalten (Af Mute)
SKP 100 G4 bedienen Aufstecksender stummschalten (AF Mute) Mit dem Stummschalter MUTE können Sie das Audiosignal stummschal- ten. Dazu muss die Funktion des Stummschalters MUTE auf AF On/Off konfi- guriert sein. Informationen hierzu finden Sie unter „Menüpunkt Advanced > Mute Mode“. ▷... -
Seite 102: Funksignal Deaktivieren (Rf Mute)
SKP 100 G4 bedienen Funksignal deaktivieren (RF Mute) Sie können das Funksignal auf zwei Arten deaktivieren: Funksignal mit dem Stummschalter MUTE deaktivieren Mit dem Stummschalter MUTE können Sie das Funksignal deaktivieren. Dazu muss die Funktion des Stummschalters MUTE auf RF On/Off konfi- guriert sein. -
Seite 103: Funksignal Mit Der Taste On/Off Deaktivieren
SKP 100 G4 bedienen Das Funksignal wird deaktiviert. Im Display wird die Meldung MUTE einge- blendet und die Sendeanzeige wird ausgeblendet. Funksignal mit der Taste ON/OFF deaktivieren Mit der Taste ON/OFF können Sie das Funksignal deaktivieren. Um das Funksignal zu deaktivieren: ▷... -
Seite 104: Tastensperre
SKP 100 G4 bedienen Tastensperre Die automatische Tastensperre können Sie im Menü Auto Lock einstellen (siehe „Menüpunkt Auto Lock“). Wenn Sie die Tastensperre eingeschaltet haben, müssen Sie sie vorüber- gehend ausschalten, um den Sender zu bedienen. Um die Tastensperre vorübergehend auszuschalten: ▷... -
Seite 105: Anzeigen Im Display Des Aufstecksenders Skp 100 G4
SKP 100 G4 bedienen Anzeigen im Display des Aufstecksenders SKP 100 Im Display des Senders können Sie folgende Informationen ablesen. ► Audiopegel AF • Anzeige des Audiopegels mit Peak-Hold-Funktion • siehe „Menüpunkt Sensitivity“ Frequenz • eingestellte Sendefrequenz • siehe „Menüpunkt Frequency Preset“ Name •... -
Seite 106: Eine Standardanzeige Auswählen
SKP 100 G4 bedienen >> „Tasten zur Navigation durch das Menü des SKP 100 G4“ >> „Einstellungsmöglichkeiten im Menü“ Eine Standardanzeige auswählen Drücken Sie die Taste UP oder DOWN, um eine Standardanzeige aus- ▷ zuwählen: Standardanzeige Frequenz/Name ► 548.100 ew100 G4 MUTE Standardanzeige Kanal/Frequenz... -
Seite 107: Tasten Zur Navigation Durch Das Menü Des Skp 100 G4
SKP 100 G4 bedienen Tasten zur Navigation durch das Menü des SKP 100 Navigation durch das Menü Um das Menü zu öffnen: ▷ Drücken Sie die Taste SET. Das Bedienmenü wird im Display des Senders angezeigt. Um einen Menüpunkt zu öffnen: ▷... -
Seite 108: Einstellungsmöglichkeiten Im Menü
SKP 100 G4 bedienen Einstellungsmöglichkeiten im Menü Im Menü des SKP 100 G4 können Sie folgende Einstellungen vornehmen. Eingangsempfindlichkeit einstellen ▷ siehe „Menüpunkt Sensitivity“ Kanalbank und Kanal einstellen ▷ siehe „Menüpunkt Frequency Preset“ individuell einstellbaren Namen eingeben ▷ siehe „Menüpunkt Name“ automatische Tastensperre aktivieren/deaktivieren ▷... -
Seite 109: Menüpunkt Sensitivity
SKP 100 G4 bedienen Menüpunkt Sensitivity • Eingangsempfindlichkeit einstellen - Audiopegel AF ► Einstellbereich: 0 bis -48 dB in 6-dB-Schritten. Der Audiopegel AF wird auch angezeigt, wenn der Aufstecksender stumm- geschaltet ist, z. B. zur Überprüfung der Empfindlichkeit vor dem Live-Be- trieb. -
Seite 110: Menüpunkt Name
SKP 100 G4 bedienen Menüpunkt Name • Namen eingeben ► Im Menüpunkt Name geben Sie für den Taschensender einen frei wählba- ren Namen ein (z. B. den Namen des Musikers). Der Name kann in den Standardanzeigen Frequenz/Name Name/Ka- dargestellt werden. Er setzt sich aus maximal 8 Zeichen zusammen: •... -
Seite 111: Menüpunkt Advanced
SKP 100 G4 bedienen Menüpunkt Advanced Im Untermenü Advanced können Sie erweiterte Einstellungen vornehmen. Die folgenden Unterpunkte stehen zur Verfügung: Sendefrequenzen für die Kanalbank U einstellen siehe „Menüpunkt Advanced > Tune“ ▷ Funktion des Stummschalters MUTE einstellen siehe „Menüpunkt Advanced > Mute Mode“ ▷... -
Seite 112: Menüpunkt Advanced > Tune
SKP 100 G4 bedienen Menüpunkt Advanced > Tune • Sendefrequenz und Kanalbank U einstellen Wenn Sie den Taschensender auf eine Systembank eingestellt haben und den Menüpunkt Tune aufrufen, wird automatisch Kanal 1 der Kanalbank U eingestellt. In der Anzeige erscheint dann kurz die Meldung U.1. Im Auslie- ferungszustand sind den Kanälen der Kanalbank U keine Sendefrequenzen zugeordnet. -
Seite 113: Menüpunkt Advanced > Mute Mode
SKP 100 G4 bedienen Menüpunkt Advanced > Mute Mode • Funktion des Stummschalters MUTE einstellen ► Modus AF On/Off • In der Schalterstellung MUTE wird kein Audiosignal übertragen. Modus RF On/Off • In der Schalterstellung MUTE wird das Funksignal deaktiviert. Modus Disabled •... -
Seite 114: Menüpunkt Advanced > Reset
SKP 100 G4 bedienen Menüpunkt Advanced > Reset • Aufstecksender zurücksetzen ► Wenn Sie den Aufstecksender zurücksetzen, bleiben nur die gewählten Ei- genschaften des Pilottons und der Kanalbank U erhalten. Menüpunkt Advanced > Software Revision • Software Revision anzeigen Sie können sich die aktuelle Software Revision anzeigen lassen. -
Seite 115: Funkverbindung Herstellen
Funkverbindung herstellen Funkverbindung herstellen Um eine Funkverbindung zwischen Sender und Empfänger herzustellen, muss bei beiden Geräten dieselbe Frequenz eingestellt werden. Dies können Sie auf unterschiedliche Weise tun: 1. Führen Sie ein automatisches Frequenzsetup über die Funktion Easy Setup durch (siehe „Menüpunkt Easy Setup“). 2. -
Seite 116: Geräte Synchronisieren
Geräte synchronisieren Geräte synchronisieren Sie können Sender und Empfänger der Serie ew 100 P G4 über die Infrarot- Schnittstelle des Empfängers synchronisieren. Um die Geräte zu synchronisieren: Schalten Sie den Sender und den Empfänger ein. ▷ ▷ Rufen Sie am Empfänger den Menüpunkt Sync auf. In der Anzeige des Empfängers erscheint Sync. -
Seite 117: Technische Daten
Übersicht TECHNISCHE DATEN Übersicht In den folgenden Abschnitten finden Sie Informationen zu den unterschied- lichen Varianten der Produkte der Serie ew 100 P G4 sowie die technischen Daten der Einzelprodukte. • Produkt- und Frequenzvarianten >> „Produktvarianten“ • Frequenztabellen mit Übersicht aller Bänke und Kanäle >> „Frequenzta- bellen“... -
Seite 118: Produktvarianten
Produktvarianten Produktvarianten Produktvarianten EK 100 G4 Hergestellt in Deutschland ► EK 100 G4-A1 470 - 516 MHz Art.-Nr. 507644 EK 100 G4-A 516 - 558 MHz Art.-Nr. 507645 EK 100 G4-GB 606 - 648 MHz Art.-Nr. 507646 EK 100 G4-G 566 - 608 MHz Art.-Nr. -
Seite 119: Produktvarianten Skm 100 G4
Produktvarianten Produktvarianten SKM 100 G4 Hergestellt in Deutschland ► SKM 100 G4-S-A1 470 - 516 MHz Art.-Nr. 507594 SKM 100 G4-S-A 516 - 558 MHz Art.-Nr. 507595 SKM 100 G4-S-GB 606 - 648 MHz Art.-Nr. 507596 SKM 100 G4-S-G 566 - 608 MHz Art.-Nr. -
Seite 120: Produktvarianten Sk 100 G4
Produktvarianten ► SKM 100 G4-A1 470 - 516 MHz Art.-Nr. 508001 SKM 100 G4-A 516 - 558 MHz Art.-Nr. 508002 SKM 100 G4-AS 520 - 558 MHz Art.-Nr. 508003 SKM 100 G4-G 566 - 608 MHz Art.-Nr. 508004 SKM 100 G4-B 626 - 668 MHz Art.-Nr. -
Seite 121: Produktvarianten Skp 100 G4
Produktvarianten Produktvarianten SKP 100 G4 Hergestellt in Deutschland ► SKP 100 G4-A1 470 - 516 MHz Art.-Nr. 507652 SKP 100 G4-A 516 - 558 MHz Art.-Nr. 507653 SKP 100 G4-GB 606 - 648 MHz Art.-Nr. 507654 SKP 100 G4-G 566 - 608 MHz Art.-Nr. -
Seite 122: Frequenztabellen
Frequenztabellen Frequenztabellen Frequenztabellen für alle verfügbaren Frequenzbereiche finden Sie im Downloadbereich der Sennheiser-Webseite unter www.sennheiser.com/ download. Downloadbereich der Sennheiser-Webseite Geben Sie ew G4 im Suchfeld ein, um die Frequenztabellen anzuzeigen. -
Seite 123: Technische Daten
Technische Daten Technische Daten In diesen Abschnitten finden Sie die systemübergreifenden und pro- duktspezifischen technischen Daten. -
Seite 124: Ek 100 G4
EK 100 G4 Hochfrequenzeigenschaften ► Modulationsart Breitband-FM Empfangsfrequenzbereiche A1: 470 - 516 MHz A: 516 - 558 MHz AS: 520 - 558 MHz G: 566 - 608 MHz GB: 606 - 648 MHz B: 626 - 668 MHz C: 734 - 776 MHz D: 780 - 822 MHz TH: 794 - 806 MHz E: 823 - 865 MHz... -
Seite 125: Niederfrequenzeigenschaften
Niederfrequenzeigenschaften ► Kompandersystem Sennheiser HDX Signal/Rauschabstand (1 m V, ≥ 110 dBA Spitzenhub) Klirrfaktor ≤ 0,9 % NF-Ausgangsspannung (bei Spit- 3,5 mm Klinkenbuchse: +12 dBu zenhub, 1 kHz NF) (mono, unsymmetrisch) Einstellbereich “AF Out” 48 dB (in 6-dB-Schritten) Gesamtgerät ►... -
Seite 126: Skm 100 G4
±24 kHz / ±48 kHz Frequenzstabilität ≤ ±15 ppm HF-Ausgangsleistung an 50 Ω max. 30 mW Pilotton-Squelch abschaltbar Niederfrequenzeigenschaften ► Kompandersystem Sennheiser HDX NF-Übertragungsbereich 80 - 18.000 Hz Signal/Rauschabstand ≥ 110 dBA (1 mV, Spitzenhub) Klirrfaktor ≤ 0,9 % Eingangsspannung Eingangsimpedanz Ω... -
Seite 127: Gesamtgerät
Gesamtgerät ► Temperaturbereich -10 °C bis +55 °C Spannungsversorgung 2 AA Batterien, 1,5 V oder Akkupack BA 2015 Nennspannung Batterie 3 V / Akku 2,4 V Stromaufnahme bei Nennspannung typ. 180 mA bei ausgeschaltetem Sender ≤ 25 μA Betriebszeit typ. 8 h Abmessungen ca. -
Seite 128: Sk 100 G4
Frequenzstabilität ≤ ±15 ppm HF-Ausgangsleistung an 50 Ω max. 30 mW Pilotton-Squelch abschaltbar Niederfrequenzeigenschaften ► Kompandersystem Sennheiser HDX NF-Übertragungsbereich Mikrofon: 80 - 18.000 Hz Line: 25 - 18.000 Hz Signal/Rauschabstand ≥ 110 dBA (1 mV, Spitzenhub) Klirrfaktor ≤ 0,9 % Max. -
Seite 129: Gesamtgerät
Gesamtgerät ► Temperaturbereich -10 °C bis +55 °C Spannungsversorgung 2 AA Batterien, 1,5 V oder Akkupack BA 2015 Nennspannung Batterie 3 V Akku 2,4 V Stromaufnahme bei Nennspannung typ. 180 mA bei ausgeschaltetem Sender ≤ 25 μA Betriebszeit typ. 8 h Abmessungen ca. -
Seite 130: Skp 100 G4
SKP 100 G4 Hochfrequenzeigenschaften ► Modulationsart Breitband-FM Empfangsfrequenzbereiche A1: 470 - 516 MHz A: 516 - 558 MHz AS: 520 - 558 MHz G: 566 - 608 MHz GB: 606 - 648 MHz B: 626 - 668 MHz C: 734 - 776 MHz D: 780 - 822 MHz E: 823 - 865 MHz JB: 806 - 810 MHz... -
Seite 131: Niederfrequenzeigenschaften
Niederfrequenzeigenschaften ► Kompandersystem Sennheiser HDX NF-Übertragungsbereich 80 – 18.000 Hz Signal/Rauschabstand (1 m V, ≥ 110 dBA Spitzenhub) Klirrfaktor ≤ 0,9 % Eingangsspannung 3,3 V Eingangsimpedanz Ω 68 k , unsym Eingangskapazität umschaltbar Einstellbereich für Eingangsemp- 48 dB, in 6-dB-Schritten findlichkeit (Sensitivity) Gesamtgerät... -
Seite 132: Steckerbelegung
Steckerbelegung Steckerbelegung 3,5 mm Stereo-Klinkenstecker ► • Stecker von Kopfhörer- und Ohrhörerkabeln, z. B. IE 4. • Anschluss an: • EK IEM G4 • EK 500 G4 3,5 mm Klinkenstecker Mic ► • Stecker von Lavalier- und Headset-Mikrofonen, z. B. ME 2 •... -
Seite 133: 6,3 Mm Mono-Klinkenstecker, Unsymmetrisch
Steckerbelegung 6,3 mm Mono-Klinkenstecker, unsymmetrisch ► • Anschluss an: • EM 100 G4 Audio Out • EM 300-500 G4 Audio Out 6,3 mm Stereo-Klinkenstecker für Kopfhöreranschluss ► • Anschluss an • EM 100 G4 Kopfhörereingang • EM 300-500 G4 Kopfhörereingang •... -
Seite 134: Reinigung Und Pflege
Reinigung und Pflege Reinigung und Pflege Beachten Sie die folgenden Hinweise bei der Reinigung und Pflege der Pro- dukte der Serie evolution wireless G4. VORSICHT Flüssigkeit kann die Elektronik der Produkte zerstören! Flüssigkeit kann in das Gehäuse der Produkte eindringen und einen Kurz- schluss in der Elektronik verursachen. - Seite 135 Reinigung und Pflege ▷ Setzen Sie den Schaumstoff-Einsatz wieder ein. Schrauben Sie den Einsprachkorb wieder auf das Mikrofonmodul auf. ▷ Von Zeit zu Zeit sollten Sie zusätzlich die Kontakte des Mikrofonmoduls rei- nigen: ▷ Wischen Sie die Kontakte des Mikrofonmoduls mit einem weichen, tro- ckenen Tuch ab.
