Seite 1 Bitte lesen Sie dieses Handbuch vor der Inbetriebnahme des Druckers sorgfältig durch. Bewahren Sie die CD-ROM für den späteren Gebrauch gut zugänglich auf. Besuchen Sie die Brother Webseiten (Deutschland: http://www.brother.de, Schweiz: http://www.brother.ch, Österreich: http://www.brother.at), wo Sie Antworten auf häufig gestellte Fragen, Produktsupport und technische Informationen sowie die neuesten Treiber und Dienstprogramme finden.
Seite 2: Warnungen, Hinweise Und Anmerkungen
Warnungen, Hinweise und Anmerkungen In diesem Benutzerhandbuch gelten die folgenden Konventionen: Diese Warnungen müssen unbedingt befolgt werden, sonst könnten Sie sich verletzen. Diese Anweisungen müssen befolgt werden, um den Drucker richtig zu gebrauchen und nicht zu beschädigen. Diese nützlichen Tipps erleichtern den Gebrauch des Druckers.
Seite 3: Der Sichere Betrieb Des Druckers
Der sichere Betrieb des Druckers Wenn Sie den Drucker gerade benutzt haben, können einige der Innenteile extrem heiß sein. Nach dem Öffnen der vorderen oder rückwärtigen Abdeckung niemals die in den folgenden Zeichnungen schattiert dargestellten Teile berühren! Die Fixiereinheit ist mit einem Warnetikett versehen. Das Warnetikett darf NICHT entfernt oder beschädigt werden.
Seite 4: Warenzeichen
Der Inhalt des Handbuches und die technischen Daten des Produkts können ohne vorherige Ankündigung geändert werden. Das Unternehmen Brother behält sich das Recht vor, die technischen Daten und den Inhalt dieses Handbuchs ohne vorherige Bekanntgabe zu ändern und übernimmt keine Haftung für etwaige Fehler in diesem Handbuch oder daraus möglicherweise resultierende Schäden.
Seite 5: Inhaltsverzeichnis
Inhaltsverzeichnis Warnungen, Hinweise und Anmerkungen ..................i Der sichere Betrieb des Druckers .....................ii Warenzeichen ..........................iii Hinweise zu diesem Bedienungshandbuch ..................iii Inhaltsverzeichnis ..........................iv Allgemeine Beschreibung des Druckers ....................1-1 Lieferumfang ..........................1-1 Druckerkabel ........................1-1 Vorderansicht ......................... 1-2 Rückansicht ..........................1-3 Drucker aufstellen .........................
Seite 6 Bedeutung der Summertöne ....................3-28 Braille-Zeichen ........................3-29 Sonderzubehör ............................4-1 Sonderzubehör und Verbrauchsmaterial ..................4-1 Optionale Papierzuführung (LT-6000) ..................4-2 PrintServer (NC-6100h) (Für HL-6050 und HL-6050D) ............4-3 PrintServer installieren ....................... 4-3 Wireless PrintServer (NC-7100w) ..................4-6 PrintServer installieren ....................... 4-6 ®...
Seite 7 Systemanforderungen ......................A-5 Wichtige Hinweise zu verwendbaren Papierarten ................A-6 Kurzreferenz für Barcodes und Befehle ..................A-8 Barcodes oder vergrößerte Zeichen drucken .................A-8 Anhang ..............................B-1 Brother kontaktieren ........................B-1 Internet-Adressen ........................B-1 Wichtige Informationen: Vorschriften ....................B-2 Funkentstörung (Nur 220-240 Volt Modell) ................B-2 ® Konformitätserklärung für das Internationale ENERGY STAR...
Seite 8 IEC 60825 Spezifikation (Nur 220-240 Volt Modell) ...............B-3 Interne Laserstrahlung ......................B-3 WICHTIG: Ihrer Sicherheit zuliebe ....................B-4 Netzanschluss ........................B-4 Warnhinweis für LAN-Anschluss (Nur für Modell HL-6050DN) ..........B-4 IT Netzsystem (Nur Norwegen) ..................B-4 Geräuschemission (Nur für Deutschland) ................B-4 Wiring information (for UK) ....................B-4 Index .................................

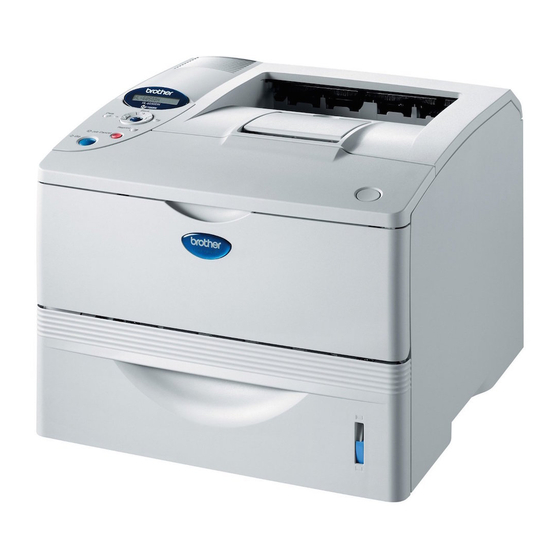

Seite 9: Allgemeine Beschreibung Des Druckers
Allgemeine Beschreibung des Druckers Lieferumfang Vergewissern Sie sich beim Auspacken des Druckers, dass folgende Teile mitgeliefert wurden: Drucker Trommeleinheit (mit Tonerkassette) Installationsanleitung CD-ROM Netzkabel Der Lieferumfang kann von Land zu Land variieren. Abbildung 1-1 Das Netzkabel ist mit dem entsprechenden Netzstecker für das jeweilige Auslieferungsland versehen und kann daher von dem in Abbildung 1-1 gezeigten Netzkabel abweichen.
Seite 10: Vorderansicht
Vorderansicht Vorderansicht Abbildung 1-2 Stütze der Standard-Papierausgabe (Papierstütze) Funktionstastenfeld Multifunktionszuführung (MF-Zuführung) Papierstütze der Multifunktionszuführung Papierzuführung Entriegelungstaste Vordere Abdeckung Ausgabe für Druckseite nach unten (obere Ausgabe) ALLGEMEINE BESCHREIBUNG DES DRUCKERS 1 - 2...
Seite 11: Rückansicht
Rückansicht Rückansicht* Abbildung 1-3 Ausgabe für Druckseite nach oben (hintere Ausgabe) Stütze der Face up-Papierausgabe Anschluss für das Netzkabel Netzschalter Parallele Schnittstelle USB-Anschluss Seitenabdeckung (HL-6050DN) 10/100BASE-TX Port (HL-6050DN) Netzwerk-LED (Leuchtdiode) (HL-6050DN) Netzwerk-Testtaste ® CompactFlash Kartensteckplatz * Die Druckerabbildung basiert auf dem Modell HL-6050DN. 1 - 3 ALLGEMEINE BESCHREIBUNG DES DRUCKERS...
Seite 12: Drucker Aufstellen
Drucker aufstellen Bitte beachten Sie vor Inbetriebnahme des Druckers die folgenden Hinweise. Stromversorgung Schließen Sie das Gerät nur an ein Stromnetz an, das den folgenden Anforderungen entspricht: Stromversorgung: AC 110 bis 120 V, 50/60 Hz Europa und Australien:AC 220 bis 240 V, 50 /60 Hz Das Netzkabel darf einschließlich Verlängerungen höchstens 5 Meter lang sein.
Seite 13: Geeignete Papierarten
Geeignete Papierarten Papiergröße und -art Der Drucker kann Papier aus der installierten Standardkassette, der manuellen Papierzuführung (Multifunktionszuführung) oder der optionalen Papierzuführung einziehen. Die Papierzuführungen werden im Druckertreiber und diesem Handbuch wie folgt bezeichnet: Papierzuführung Kassette 1/Zufuhr 1 Multifunktionszuführung MF-Zufuhr/MF-Zuführung Optionale Kassette 2/Zufuhr 2 Papierzuführung Wenn Sie diese Seite von der CD-ROM lesen, können Sie in der Tabelle auf das Symbol...
Seite 14 Kassette 1 MF-Zuführung Kassette 2 Automatischer Duplexdruck Papierformat A4, Letter, Legal, Breite: A4, Letter, Legal, A4, Letter, Legal B5 (ISO), A5, 69,9 bis 215,9 mm B5 (ISO), A5, B6 (ISO), A6, B6 (ISO), A6, Länge: Executive, Folio Executive, Folio 116 bis 406,4 mm Fassungs- 500 Blatt 100 Blatt...
Seite 15: Empfohlenes Papier
Empfohlenes Papier Europa Normalpapier Xerox Premier 80 g/m Xerox 4200DP 9,07 kg Recyclingpapier Xerox Recycled Supreme 80 g/m OHP-Folie 3M CG3300 3M CG 3300 Etiketten Avery Laseretiketten L7163 Avery Laseretiketten #5160 Bevor Sie eine große Menge Papier kaufen, sollten Sie einige Papierarten auf ihre Eignung prüfen. Verwenden Sie Normalkopierpapier.
Seite 16: Bedruckbarer Bereich
Bedruckbarer Bereich Die nachstehende Abbildung zeigt die mit der PCL-Emulation (Standardtreiber) nicht bedruckbaren Ränder. Hochformat Abbildung 1-5 Letter Legal B5 (ISO) Executive B6 (ISO) 4,2 mm 4,2 mm 4,2 mm 4,2 mm 4,2 mm 4,2 mm 4,2 mm 4,2 mm 6,35 mm 6,01 mm 6,01 mm...
Seite 17 Querformat Abbildung 1-6 Letter Legal B5 (ISO) Executive B6 (ISO) 4,2 mm 4,2 mm 4,2 mm 4,2 mm 4,2 mm 4,2 mm 4,2 mm 4,2 mm 5,0 mm 5,08 mm 5,08 mm 5,0 mm 5,08 mm 5,0 mm 5,0 mm 5,0 mm 4,2 mm 4,2 mm...
Seite 18: Druckmethoden
Druckmethoden Drucken auf Normalpapier Sie können Normalpapier von der Papierzuführung oder der Multifunktionszuführung aus bedrucken. Für die Eignung des gewünschten Papiers siehe Geeignete Papierarten auf Seite 1-5. Normalpapier über die Standardzuführung (Papierkassette) bedrucken Stellen Sie Papiergröße, Druckmedium, Papierquelle und weitere Optionen im Druckertreiber ein. Druckmedium: Normalpapier Papierquelle: Kassette1 (oder Kassette2) PCL-Druckertreiber (Standardtreiber)
Seite 19 Ziehen Sie die Papierkassette ganz aus dem Drucker. Abbildung 1-7 Halten Sie den blauen Riegel der Seitenführung gedrückt und passen Sie die Papierführungen an das Papierformat an. Achten Sie darauf, dass die Papierführungen in den entsprechenden Aussparungen einrasten. Abbildung 1-8 Um Papierstaus zu vermeiden, legen Sie das Papier in kleineren Stapeln ein, die Sie zuvor gut aufgefächert haben.
Seite 20 Legen Sie nicht mehr als 500 Blatt Papier (80 g/m ) in die Papierkassette ein, sonst kann ein Papierstau auftreten. Der eingelegte Papierstapel darf die Markierung für die Stapelhöhe ( ) nicht überschreiten. Abbildung 1-10 Setzen Sie die Papierkassette wieder in den Drucker ein. Sie muss bis zum Anschlag eingeschoben werden. Abbildung 1-11 Senden Sie die Druckdaten zum Drucker.
Seite 21: Bedrucken Von Normalpapier Über Die Multifunktionszuführung (Mf-Zuführung)
Bedrucken von Normalpapier über die Multifunktionszuführung (MF-Zuführung) Der Drucker schaltet die Zufuhr über die Multifunktionszuführung (MF-Zuführung) automatisch ein, wenn Papier in diese Zuführung eingelegt wird. Stellen Sie Papiergröße, Druckmedium, Papierquelle und weitere Optionen im Druckertreiber ein. Druckmedium: Normalpapier Papierquelle: MF-Zuführung PCL-Druckertreiber (Standardtreiber) BR-Script Druckertreiber 1 - 13 ALLGEMEINE BESCHREIBUNG DES DRUCKERS...
Seite 22 Öffnen Sie die Multifunktionszuführung und senken Sie die Klappe vorsichtig ab. Abbildung 1-13 Klappen Sie die Papierstütze der Multifunktionszuführung aus. Abbildung 1-14 Legen Sie Papier in die MF-Zuführung ein. Legen Sie die zuerst zu bedruckende Seite mit der Druckseite nach oben und der Oberkante nach vorne (in den Drucker weisend) ein. Vergewissern Sie sich, dass das Papier die Rückseite der Zuführung berührt und sich auf beiden Seiten unter der Markierung für die maximale Stapelhöhe befindet.
Seite 23 Das Papier muss dabei unbedingt gerade eingelegt werden! Andernfalls kann ein Fehleinzug verursacht, der Druck verschoben oder ein Papierstau hervorgerufen werden. Halten Sie den blauen Riegel der Seitenführung gedrückt und passen Sie die Papierführungen an das Papierformat an. Abbildung 1-16 Achten Sie beim Einlegen von Papier in die Multifunktionszuführung auf Folgendes: Die zu bedruckende Seite muss nach oben weisen.
Seite 24: Dickes Papier, Etiketten Und Karten Bedrucken
Dickes Papier, Etiketten und Karten bedrucken Verwenden Sie kein beschädigtes, zerknittertes oder unregelmäßig geformtes Papier. Verwenden Sie keine Etiketten ohne Einfassung. Wir empfehlen die Benutzung von für Laserdrucker geeignetem Papier. Verwenden Sie Papier, das großer Hitze standhalten kann, da während des Drucks im Inneren des Druckers hohe Temperaturen herrschen.
Seite 25: Bedrucken Von Dickem Papier, Etiketten Und Karten Über Die Multifunktionszuführung (Mf-Zuführung)
Bedrucken von dickem Papier, Etiketten und Karten über die Multifunktionszuführung (MF-Zuführung) Der Drucker bietet einen geraden Papierweg von der Multifunktionszuführung bis zur Ausgabe auf der Rückseite des Druckers, wenn die rückwärtige Abdeckung aufgeklappt wird. Verwenden Sie diese Methode für Papierzufuhr und -ausgabe zum Bedrucken von dickem Papier, Etiketten oder Karten. Der Drucker steuert die Multifunktionszuführung automatisch an, wenn hier Papier eingelegt wird.
Seite 26 Öffnen Sie die Papierausgabe auf der Rückseite des Druckers und klappen Sie ggf. die zugehörige Papierstütze auf. Abbildung 1-20 Öffnen Sie die Multifunktionszuführung und senken Sie die Klappe vorsichtig ab. Abbildung 1-21 Klappen Sie die Papierstütze der Multifunktionszuführung aus. Abbildung 1-22 ALLGEMEINE BESCHREIBUNG DES DRUCKERS 1 - 18...
Seite 27 Legen Sie Papier in die MF-Zuführung ein. Legen Sie die zuerst zu bedruckende Seite mit der Druckseite nach oben und der Oberkante nach vorne (in den Drucker weisend) ein. Vergewissern Sie sich, dass das Papier die Rückseite der Zuführung berührt und sich auf beiden Seiten unter der Markierung für die maximale Stapelhöhe befindet.
Seite 28 Achtung Entnehmen Sie jedes Blatt sofort nach dem Druck. Wenn sich die Blätter stapeln, können sie sich wellen oder ein Papierstau verursacht werden. Abbildung 1-25 ALLGEMEINE BESCHREIBUNG DES DRUCKERS 1 - 20...
Seite 29: Briefumschläge Bedrucken
Abbildung 1-26 DIE IN DER VORSTEHENDEN LISTE AUFGEFÜHRTEN UMSCHLAGSORTEN KÖNNEN IHREN DRUCKER BESCHÄDIGEN. SCHÄDEN DIESER ART SIND VON JEGLICHER GARANTIE- ODER SERVICELEISTUNG DER FIRMA BROTHER AUSGESCHLOSSEN. Vor dem Bedrucken muss der Umschlagstapel gut aufgefächert werden, um Fehleinzug und Papierstaus zu vermeiden.
Seite 30 Lieferanten darauf hinzuweisen, dass die Umschläge mit einem Laserdrucker bedruckt werden sollen. Führen Sie vor dem Bedrucken einer großen Anzahl einen Testdruck auf einem Umschlag durch. Brother kann keine bestimmten Umschläge für den Druck empfehlen, da Umschlaghersteller ihre Spezifikationen plötzlich ändern können. Daher liegt die Auswahl der Umschläge ganz in der Verantwortlichkeit des Benutzers.
Seite 31: Umschläge Über Die Mf-Zuführung Bedrucken
Umschläge über die MF-Zuführung bedrucken Der Drucker bietet einen geraden Papierweg von der Multifunktionszuführung bis zur Ausgabe auf der Rückseite des Druckers, wenn die rückwärtige Abdeckung aufgeklappt wird. Verwenden Sie diese Papierzuführung zum Bedrucken von Umschlägen. Der Drucker steuert die Multifunktionszuführung automatisch an, wenn hier Papier eingelegt wird. Stellen Sie Papiergröße, Druckmedium, Papierquelle und weitere Optionen im Druckertreiber ein.
Seite 32 Öffnen Sie die Papierausgabe auf der Rückseite des Druckers und klappen Sie ggf. die zugehörige Papierstütze auf. Abbildung 1-28 Öffnen Sie die Multifunktionszuführung und senken Sie die Klappe vorsichtig ab. Abbildung 1-29 Klappen Sie die Papierstütze der Multifunktionszuführung aus. Abbildung 1-30 ALLGEMEINE BESCHREIBUNG DES DRUCKERS 1 - 24...
Seite 33 Nach dem Druck zerknitterte Umschläge Öffnen Sie die Papierausgabe auf der Rückseite des Druckers und drücken Sie die zwei blauen Hebel auf der rechten und linken Seite nach unten (wie in Abbildung 1-31 gezeigt). Schließen Sie die Papierausgabe auf der Rückseite des Druckers nach dem Bedrucken der Umschläge, um die blauen Hebel wieder in ihre Ausgangsposition zu bringen.
Seite 34 Drücken Sie den Riegel der Papierführung herunter und stellen Sie ihn auf das Format der Umschläge ein. Abbildung 1-33 Umschläge mit zwei Umschlagklappen im Format DL Sind DL-Umschläge mit zwei Umschlagklappen nach dem Druck zerknitternt, so gehen Sie zur Registerkarte Grundeinstellungen, wählen Papiergröße und dann DL Lange Kante. Legen Sie einen neuen DL-Umschlag mit zwei Klappen mit der langen Umschlagkante zuerst in die Multifunktionszuführung ein und versuchen Sie den Druck erneut.
Seite 35 Werden die Umschläge beim Druck mit Toner verschmutzt, so stellen Sie im Druckertreiber die MF-Zuführung als Papierquelle ein, um einen geraden Papierweg zu erhalten. Wählen Sie dann Dickes Papier oder Dickeres Papier als Druckmedium, um die Temperatur der Fixiereinheit zu erhöhen. Für eine Anleitung zum Einstellen der Druckdichte siehe QUALITÄT auf Seite 3-15.
Seite 36: Bedrucken Von Folien
Bedrucken von Folien Sie können Folien über die Papierkassette oder die Multifunktionszuführung bedrucken. Frisch bedruckte Folien nicht berühren; sie sind sehr heiß! Folien über die Papierkassette bedrucken Sie dürfen höchstens 10 Folien in die Kassette einlegen. Stellen Sie Papiergröße, Druckmedium, Papierquelle und weitere Optionen im Druckertreiber ein. Druckmedium: Folien Papierquelle: Kassette1 (oder Kassette2) PCL-Druckertreiber (Standardtreiber)
Seite 37 Ziehen Sie die Papierkassette ganz aus dem Drucker. Abbildung 1-34 Halten Sie die blauen Riegel der Seitenführung gedrückt und passen Sie die Papierführungen an das Format der Folien an. Achten Sie darauf, dass die Papierführungen in den entsprechenden Aussparungen einrasten. Abbildung 1-35 Legen Sie die Folien in die Kassette.
Seite 38 Legen Sie niemals mehr als zehn Folien in die Kassette ein, sonst kann ein Stau verursacht werden. Die eingelegten Folien dürfen die Markierung für die maximale Stapelhöhe ( ) nicht überschreiten. Abbildung 1-37 Setzen Sie die Papierkassette wieder in den Drucker ein. Sie muss bis zum Anschlag eingeschoben werden.
Seite 39: Folien Über Die Mf-Zuführung Bedrucken
Folien über die MF-Zuführung bedrucken Der Drucker bietet einen geraden Papierweg von der Multifunktionszuführung bis zur Ausgabe auf der Rückseite des Druckers, wenn die rückwärtige Abdeckung aufgeklappt wird. Der Drucker steuert die Multifunktionszuführung automatisch an, wenn hier Papier eingelegt wird. Stellen Sie Papiergröße, Druckmedium, Papierquelle und weitere Optionen im Druckertreiber ein.
Seite 40 Öffnen Sie die Papierausgabe auf der Rückseite des Druckers und klappen Sie ggf. die zugehörige Papierstütze auf. Abbildung 1-40 Öffnen Sie die Multifunktionszuführung und senken Sie die Klappe vorsichtig ab. Abbildung 1-41 Klappen Sie die Papierstütze der Multifunktionszuführung aus. Abbildung 1-42 ALLGEMEINE BESCHREIBUNG DES DRUCKERS 1 - 32...
Seite 41 Legen Sie die Folien in die MF-Zuführung. Legen Sie die zuerst zu bedruckende Seite mit der Druckseite nach oben und der Oberkante nach vorne (in den Drucker weisend) ein. Vergewissern Sie sich, dass die Folien die Rückseite der Zuführung berühren und sich auf beiden Seiten unter der Markierung für die maximale Stapelhöhe befinden.
Seite 42 Senden Sie die Druckdaten zum Drucker. Nach dem Drucken schließen Sie die Ausgabe auf der Rückseite des Druckers wieder. Achtung Entnehmen Sie jede Folie sofort nach dem Druck. Wenn sich die Folien stapeln, können sie sich wellen oder ein Papierstau verursacht werden. ALLGEMEINE BESCHREIBUNG DES DRUCKERS 1 - 34...
Seite 43: Doppelseitiger Druck
Doppelseitiger Druck ® ® ® Alle mitgelieferten Druckertreiber für Windows 95/98/Me, Windows NT 4.0, Windows 2000/XP, ® ® Mac OS 8.6 bis 9.2 und Mac OS X 10.1/10.2 erlauben den Duplexdruck. Nähere Einzelheiten zu den Einstellungen können Sie der Hilfe des Druckertreibers entnehmen. ®...
Seite 44: Manueller Duplexdruck Über Die Multifunktionszuführung
Manueller Duplexdruck über die Multifunktionszuführung Achtung Vor dem erneuten Einlegen der Blätter in die Multifunktionszuführung müssen Sie das Papier glätten, sonst kann ein Papierstau auftreten. Sehr dünnes oder sehr dickes Papier ist nicht geeignet. Bei der manuellen Duplexfunktion können Papierstaus auftreten oder die Druckqualität kann beeinträchtigt sein.
Seite 45: Automatischer Duplexdruck (Nur Bei Hl-6050D Und Hl-6050Dn)
Automatischer Duplexdruck (nur bei HL-6050D und HL-6050DN) ® Die in diesem Abschnitt enthaltenen Bildschirmabbildungen stammen aus Windows XP. Je nachdem, mit welchem Betriebssystem Sie arbeiten, kann Ihr Bildschirminhalt etwas von diesen Abbildungen abweichen. Achtung Verwenden Sie Papier des Formats A4, Letter oder Legal, wenn Sie den automatischen Duplexdruck verwenden.
Seite 46 PCL-Druckertreiber (Standardtreiber) Öffnen Sie das Dialogfeld Eigenschaften im Druckertreiber. Wählen Sie die Registerkarte Allgemein und klicken Sie auf Druckeinstellungen. Wählen Sie Duplex auf der Registerkarte Erweitert. Vergewissern Sie sich, dass Duplexeinheit verwenden gewählt wurde, und klicken Sie auf OK. Der Drucker druckt nun automatisch doppelseitig. BR-Script Druckertreiber Öffnen Sie das Dialogfeld Eigenschaften im Druckertreiber.
Seite 47: Broschürendruck (Pcl-Druckertreiber) (Nur Bei Hl-6050D Und Hl-6050Dn)
Broschürendruck (PCL-Druckertreiber) (nur bei HL-6050D und HL-6050DN) Legen Sie Papier in die Papierkassette oder die MF-Zuführung ein. Wenn Sie Papier im Format A4 oder Letter verwenden, richten Sie den Einstellhebel für den Duplexdruck auf die verwendete Papiergröße ein. Format Letter oder Legal Format A4 Abbildung 1-50 Ist der Einstellhebel für den Duplexdruck nicht auf die korrekte Papiergröße eingestellt, so können...
Seite 48: Richtlinien Für Den Doppelseitigen Druck
Richtlinien für den doppelseitigen Druck Dünnes Papier wellt sich leicht. Glätten Sie gewelltes Papier vor dem erneuten Einlegen in die Papierkassette. Sie sollten nur Normalpapier verwenden. Briefpapier ist nicht geeignet. Falls das Papier nicht korrekt eingezogen wird, ist es möglicherweise gewellt. Entfernen Sie das Papier und glätten Sie es.
Seite 49 Richtlinien für den doppelseitigen Druck (bei automatischem Duplexdruck) Der Drucker druckt zuerst die Rückseite des Blatts bzw. die zweite Seite. Wenn Sie also 10 Seiten auf 5 Blätter drucken wollen, wird auf dem ersten Blatt zuerst Seite 2 und dann Seite 1 gedruckt.
Seite 50: Durchschlag
Was bisher kostenintensiv per Offsetdruck erstellt wurde, lässt sich jetzt mit den HL-6050/6050D/6050DN Laserdruckern erledigen. Die Mehrfachsatz-Drucklösung, die Brother bietet, ist individueller und kostengünstiger als spezielles Mehrfachsatzpapier. Jede Seite eines Mehrfachsatzes erhalten Sie in Top-Laserqualität und - im Vergleich zum Nadeldrucker - bei einer vielfach geringeren Geräuschbelastung.
Seite 51: Treiber Und Software
Macintosh befinden sich auf der beiligenden CD-ROM. Außerdem stehen die neuesten Druckertreiber für alle folgenden Betriebssysteme im Brother Solutions Center unter http://solutions.brother.com zum Download zur Verfügung. Hinweise zur Bedienung und Installation der Software können Sie der beiliegenden CD-ROM entnehmen.
Seite 52: Für Windows
® Für Windows Eigenschaften des PCL-Druckertreibers Die neuesten Treiber sowie weitere Produktinformationen können Sie im Brother Solutions Center unter http://solutions.brother.com abrufen. Sie können zum Ändern der Einstellungen auch auf die Illustration links neben der Registerkarte Grundeinstellungen im Dialogfeld Eigenschaften klicken.
Seite 53 4.0, Windows 2000 oder XP gelangen Sie zur Registerkarte Erweitert, indem Sie auf Druckeinstellungen... in der Registerkarte Allgemein im Fenster Druckeinstellungen für Brother HL-6050D/DN series klicken. 2 3 4 Klicken Sie auf folgende Symbole, um die Einstellungen zu ändern: Druckqualität...
Seite 54 Druckqualität Hier können Auflösung, Tonersparmodus und Einstellungen zur Druckoptimierung (Art des Graustufendrucks) gewählt sowie weitere Druckeinstellungen vorgenommen werden. Auflösung Die folgenden Auflösungen stehen zur Auswahl: 300 dpi 600 dpi 1200 dpi Tonersparmodus Mit Hilfe des Tonersparmodus, durch den die Druckdichte verringert wird, können Sie Betriebskosten sparen.
Seite 55 Geräteoptionen Auf dieser Registerkarte können Sie die folgenden Druckerfunktionen einstellen: (Wenn Sie in der nachstehenden Liste auf den betreffenden Ausdruck klicken, gelangen Sie zur Erklärung der zugehörigen Druckerfunktion.) Auftrag spoolen Quick Print Setup Stromsparintervall Status Monitor Makro Ganzseitendruck Datum und Uhrzeit drucken Einstellung Druckdichte Hi-R (High Resolution Control)* TrueType-Modus*...
Seite 56 Sie können die Quick Print Setup Funktion aktivieren oder deaktivieren. Nach der Aktivierung erscheint ein kleines Auswahlfenster auf Ihrem Computerbildschirm. Damit können Sie die Einstellungen der folgenden Funktionen ändern: Mehrseitiger Druck Manueller Duplexdruck (HL-6050) Duplexdruck (nur bei HL-6050D und HL-6050DN) Tonersparmodus Papierquelle...
Seite 57 Uhrzeit: Legen Sie das Zeitformat fest. Hi-R Mit dieser Option können Sie die HiR-Einstellung Ihres Brother-Druckers der Serie HL-6050 wählen. Hi-R ist eine Sonderfunktion, mit der die Druckqualität von Zeichen und Grafiken, die herkömmliche Laserdrucker bei einer Auflösung von 300 oder 600 dpi erreichen können, verbessert werden kann.
Seite 58 Registerkarte Zubehör Wenn Sie die optionale Papierzuführung und anderes Zubehör installieren, können Sie deren Optionen und Einstellungen auf der Registerkarte Zubehör einstellen und auswählen. Dazu gehen Sie wie folgt vor. Die Optionen sämtlicher installierten Zubehörteile lassen sich manuell hinzufügen bzw. entfernen. Die Einstellungen für Papierkassetten entsprechen den installierten Optionen.
Seite 59 Sie können die Brother-Website nach aktuellen Treibern durchsuchen und diese automatisch herunterladen und auf ihrem Computer aktualisieren. Brother Solutions Center Die neuesten Treiber sowie zusätzliche Informationen können Sie von der Brother-Webseite unter http://solutions.brother.com herunterladen. Einstellungen drucken Sie können die Druckeinstellungen und die Liste der internen Schriften drucken.
Seite 60: Funktionen Des Br-Script Druckertreibers (Ps Druckertreiber)
Funktionen des BR-Script Druckertreibers (PS Druckertreiber) Die neuesten Druckertreiber stehen über das Brother Solutions Center unter http://solutions.brother.com zum Download zur Verfügung. Weitere Informationen finden Sie in der Hilfe des Druckertreibers. Die in diesem Abschnitt enthaltenen Bildschirmabbildungen basieren auf dem Modell HL-6050D ®...
Seite 61 Registerkarte Geräteeinstellungen Zur Auswahl der installierten Zubehöroptionen. 2 - 11 TREIBER UND SOFTWARE...
Seite 62 2000 oder XP gelangen Sie zur Registerkarte Layout, indem Sie auf Druckeinstellungen... in der Registerkarte Allgemein im Fenster Druckeinstellungen für Brother HL-6050D/DN BR-Script3 klicken. Für das Layout können Einstellungen für Orientierung, Beidseitiger Druck (Duplex), Seitenreihenfolge und Seiten pro Blatt vorgenommen werden.
Seite 63 Registerkarte Papier/Qualität Auswahl der Papierquelle. 2 - 13 TREIBER UND SOFTWARE...
Seite 64 BR-Script Level Hi-R Mit dieser Option können Sie die HiR-Einstellung Ihres Brother-Druckers der Serie HL-6050 wählen. Hi-R ist eine Sonderfunktion, mit der die Druckqualität von Zeichen und Grafiken, die herkömmliche Laserdrucker bei einer Auflösung von 300 oder 600 dpi erreichen können, verbessert werden kann.
Seite 65 Tonersparmodus Mit Hilfe des Tonersparmodus, durch den die Druckdichte verringert wird, können Sie Betriebskosten sparen. Stromsparintervall Empfängt der Drucker innerhalb einer bestimmten Zeit (Timeout) keine Daten, so geht er in den Stromsparmodus. Der Stromsparmodus wirkt, als sei der Drucker ausgeschaltet. Das Standard-Zeitlimit ist 30 Minuten.
Seite 66: Für Macintosh
Dieser Drucker unterstützt Mac OS 8.6 bis 9.2 und Mac OS X 10.1, 10.2 oder höher. Die neuesten Druckertreiber stehen über das Brother Solutions Center unter http://solutions.brother.com zum Download zur Verfügung. ® Die in diesem Abschnitt enthaltenen Abbildungen beruhen auf Mac OS X 10.1...
Seite 67 1200 dpi Hi-R Mit dieser Option können Sie die HiR-Einstellung Ihres Brother-Druckers der Serie HL-6050 wählen. Hi-R ist eine Sonderfunktion, mit der die Druckqualität von Zeichen und Grafiken, die herkömmliche Laserdrucker bei einer Auflösung von 300 oder 600 dpi erreichen können, verbessert werden kann.
Seite 68 Stromsparintervall Empfängt der Drucker innerhalb einer bestimmten Zeit (Timeout) keine Daten, so geht er in den Stromsparmodus. Der Stromsparmodus wirkt, als sei der Drucker ausgeschaltet. Das Standard-Zeitlimit ist 30 Minuten. Der Intelligente Stromsparmodus bewirkt, dass automatisch anhand der Auslastung des Druckers die am besten geeignete Einstellung für das Stromsparintervall gewählt wird. Im Stromsparmodus ist die Displaybeleuchtung aus, der Drucker kann aber trotzdem Daten vom Computer empfangen.
Seite 69: Software (Windows ® )
Web BRAdmin Das Programm Web BRAdmin dient zur Verwaltung aller an ein LAN/WAN angeschlossenen Brother-Geräte. Nach der Installation der Web BRAdmin Server Software auf einem Computer, auf dem Microsoft IIS (Internet Information Server 4.0/5.0) läuft, können Administratoren mit einem Web-Browser eine Verbindung zum Web BRAdmin Server herstellen, der dann wiederum mit dem Zielgerät...
Seite 70: Automatische Emulationsauswahl
Automatische Emulationsauswahl Dieser Drucker verfügt über eine automatische Emulationsauswahl. Wenn er Daten vom Computer empfängt, analysiert er diese und stellt dann den passenden Emulationsmodus ein. Die werkseitig Voreinstellung ist auf EIN. Zur Auswahl stehen die folgenden Kombinationen: EPSON (Standardeinstellung HP LaserJet HP LaserJet BR-Script 3 BR-Script 3...
Seite 71: Druckereinstellungen
Druckereinstellungen Werkseitige Voreinstellungen Die Druckereinstellungen wurden vor der Auslieferung im Werk vorprogrammiert. Sie werden als werkseitige Voreinstellungen bezeichnet. Sie können den Drucker entweder mit den unveränderten werkseitigen Voreinstellungen betreiben, oder ihn durch Eingabe Ihrer eigenen Benutzereinstellungen Ihren spezifischen Anforderungen anpassen. Siehe Liste der werkseitigen Voreinstellungen auf Seite 3-24. Das Verändern der Benutzereinstellungen hat keine Auswirkungen auf die werkseitigen Voreinstellungen.
Seite 72: Funktionstastenfeld
Display erscheinen verschiedene bis zu 16 Zeichen und 1 Zeilen lange Meldungen. Die LED-Anzeige zeigt den aktuellen Druckerstatus an. In einigen Ländern ist ein Funktionstastenfeld mit Braille-Zeichen als Sonderzubehör erhältlich. Das optionale Funktionstastenfeld mit Braille-Zeichen erhalten Sie von Brother-Fachhändlern. Weitere Informationen zu Braille-Zeichen siehe Braille-Zeichen auf Seite 3-29. Abbildung 3-1...
Seite 73: Tasten
Tasten Zur Steuerung der grundlegenden Druckervorgänge und zum Vornehmen verschiedener Druckereinstellungen gibt es sieben Tasten (Go, Job Cancel, Reprint, +, -, Back, Set). Taste Funktionen Funktionstastenmenü und Reprint-Einstellungen verlassen sowie Fehlermeldungen beseitigen. Druck aussetzen / fortsetzen. Job Cancel Bricht den gegenwärtigen Druckvorgang ab. Reprint Zur Eingabe der zusätzlich zu druckenden Kopien (1-999).
Seite 74: Reprint-Taste
Reprint-Taste Wenn Sie ein Dokument, das gerade gedruckt wurde, erneut drucken möchten, drücken Sie die Reprint-Taste. Wenn Sie ein Dokument erstellt haben und es einem Kollegen zukommen lassen wollen, spoolen Sie es einfach in einen nicht gesicherten Bereich des Druckers. Dann kann das Dokument von jedem an das Netzwerk angeschlossenen Benutzer oder über das Funktionstastenfeld des Druckers erneut gedruckt werden.
Seite 75: Druck Von Daten Für Druck&Speicher
Letzten Druckauftrag dreimal drucken Vergewissern Sie sich, dass die REPRINT-Funktion auf EIN ist. Verwenden Sie dazu das Funktionstastenfeld, um zum Menü SETUP zu gelangen. Wenn Sie zum Druck den mit dem Drucker gelieferten Treiber benutzen, so haben die im Druckertreiber für das Spoolen des Auftrags (Auftrag spoolen) vorgenommenen Einstellungen Vorrang vor den über das Funktionstastenfeld des Druckers eingegebenen Einstellungen.
Seite 76: Druck Von Speicher-Daten
Siehe Kennwort geschützte (sichere) Daten drucken auf Seite 3-6. ® Haben Sie keine optionale CompactFlash -Karte installiert, so werden die Reprint-Daten beim Ausschalten des Druckers gelöscht. Für weitere Informationen zu den Einstellungen, die im Druckertreiber vorgenommen werden können, siehe Geräteoptionen auf Seite 2-5. Druck von SPEICHER-Daten Mit dieser Funktion können Sie Dokumente erneut drucken, die im SPEICHER-Bereich des Druckerspeichers gespeichert wurden.
Seite 77 Kennwort geschützte (sichere) Daten drucken Drücken Sie die Reprint-Taste. Der Drucker hat keine zu KEINE DATEN druckenden Daten. LETZTER AUFTRAG Drücken Sie die + oder - Taste. oder oder SICHERE DATEI SPEICHERDATEI DR&SPEICHERDATEI Drücken Sie die Set-Taste. BENUTZ XXXXXX Drücken Sie die + oder – Taste, um Ihren Benutzernamen zu wählen. Drücken Sie auf die Set-Taste, um den Benutzernamen zu bestätigen.
Seite 78: Oder - Taste
+ oder - Taste Wird die + oder - Taste im Online-Zustand (BEREIT) gedrückt, so wird der Drucker offline geschaltet und das Menü auf dem Display angezeigt. Zum Durchblättern der Menüs auf dem Display Wird die + oder - Taste im Online-Zustand (BEREIT) gedrückt, so wird der Drucker offline geschaltet und der aktuelle Modus auf dem Display angezeigt.
Seite 79: Led-Anzeige (Led)
LED-Anzeige (LED) Die LED-Anzeige gibt den Druckerstatus an. Orange Daten-LED LED-Anzeige Bedeutung Es befinden sich Daten im Druckerspeicher. Blinkt Empfängt oder verarbeitet Daten. Im Druckerspeicher sind keine Daten mehr. 3 - 8 FUNKTIONSTASTENFELD...
Seite 80: Lcd (Liquid Crystal Display)
LCD (Liquid Crystal Display) Das Display zeigt den aktuellen Druckerstatus an. Beim Betätigen der Tasten auf dem Funktionstastenfeld ändert sich das Display. Bei Problemen weist das Display die entsprechende Fehlermeldung, Wartungsmeldung oder Servicemeldung aus, damit Sie die geeigneten Abhilfemaßnahmen durchführen können. Für weitere Informationen zu diesen Meldungen siehe Display-Meldungen auf Seite 6-1.
Seite 81: Display-Meldungen
Display-Meldungen Druckerstatusmeldungen Nachfolgend sind die Meldungen zusammengefasst, die während des normalen Druckerbetriebs angezeigt werden: Anzeige Bedeutung Der Drucker ignoriert Daten, die mit dem PS-Treiber bearbeitet wurden. DATEN IGNORIEREN Druckauftrag wird storniert STORNIERT DRUCK Der Drucker wird eingerichtet. ZURÜCKSETZEN Der Drucker hat den Betrieb ausgesetzt. Drücken Sie die Go-Taste, um PAUSE den Druckerbetrieb wieder aufzunehmen.
Seite 82: Benutzung Des Funktionstastenfeldes
Benutzung des Funktionstastenfeldes Beim Betätigen der Menütasten (+, -, Set oder Back) beachten Sie bitte folgende Grundsätze: Wenn Sie 30 Sekunden lang keine Operation ausführen, wird auf dem Display automatisch BEREIT angezeigt. Wenn Sie zur Auswahl einer Einstellung die Set-Taste drücken, so erscheint rechts auf dem Display kurzzeitig ein Stern.
Seite 83 Zum Beispiel: Wenn Sie vorzugsweise Papier aus der MF-Zuführung einziehen, aktivieren Sie die Einstellung MF VORRANG wie folgt. Die Standardeinstellung lautet AUS. Sie können diese Einstellung wahlweise aktivieren. BEREIT Drücken Sie die Menü tasten (+, -, Set oder Back), um den Drucker offline zu schalten.
Seite 84: Das Display-Menü
Das Display-Menü Die Papierzuführungen werden auf dem Display folgendermaßen ausgewiesen: Standard-Papierzuführung: ZUFUHR 1 Multifunktionszuführung: MF-ZUFUHR Optionale Papierzuführung: ZUFUHR 2 Es gibt acht Menüs. Weitere Informationen zu den in den jeweiligen Menüs verfügbaren Einstellungen können Sie den nachfolgend angegebenen Seiten entnehmen. INFORMATION Siehe INFORMATION auf Seite 3-14.
Seite 85: Information
INFORMATION Displayanzeige Beschreibung Druckt die Druckereinstellungen. EINST. DRUCKEN Druckt die Testseite. TESTDRUCK Druckt die Demoseite. DEMODRUCK ® Druckt die Liste der Daten, die auf der CompactFlash -Karte oder, falls die DATEILISTE ® CompactFlash -Karte nicht installiert wurde, im Speicher gespeichert sind. Druckt eine Schriftliste mit Mustern.
Seite 86: Papier
PAPIER Displayanzeige Beschreibung =AUTO/MF/ZUFUHR1/ZUFUHR2 QUELLE Wählen Sie, aus welcher Papierzuführung das Papier eingezogen werden soll. =MF>Z1>Z2 PRIORITÄT Z1>Z2>MF Z1>Z2 =EIN/AUS MF VORRANG Wählen Sie, ob das Papier vorzugsweise über die MF-Zufuhr eingezogen werden soll. =BELIEBIG/LETTER/LEGAL/A4... MF PAPGR Die in der MF-Zuführung eingelegte Papiergröße, zum Beispiel A4/Letter/Legal/... =AUS/EIN MAN.
Seite 87: Setup
SETUP Displayanzeige Beschreibung = ENGLISH, FRANÇAIS, ... SPRACHE Untereinstellung Beschreibung FUNKTIONSSTRG. LCD-KONTRAST =0/1/2 AUTO ONLINE =EIN/AUS LCD-INTERVALL Hier kann man einstellen, wie schnell sich die Displayanzeige ändert, wenn die Taste + oder – gedrückt wird. Verfügbar sind Intervalle von: 0,1; 0,2;...
Seite 88: Menü Drucken
MENÜ DRUCKEN Displayanzeige Beschreibung =NORMALPAPIER, FOLIEN, DICKES PAPIER, DICKERES PAPIER, DÜNNES DRUCKMEDIUM PAPIER, BRIEFPAPIER, UMSCHLÄGE, UMSCHLÄGE DÜNN, RECYCLINGPAPIER Einstellung des Papierformats auf LETTER, A4, LEGAL, FOLIO, EXECUTIVE, PAPIER COM-10, MONARCH, C5, DL, DLL, B5, A5, A6, B6, JIS B5, A4 LONG, POSTKARTE, ORGANIZER J, ORGANIZER K, ORGANIZER L, ORGANIZER M Die Gesamtzahl aller bis zum aktuellen Zeitpunkt gedruckten Seiten wird angezeigt.
Seite 89 MENÜ DRUCKEN (Fortsetzung) Displayanzeige Beschreibung Untereinstellung Beschreibung HP LASERJET (Forts.) RECHTER RAND Festlegen des rechten Randes für die Spalten 10 – 80 auf 10 cpi (Zeichen pro Zoll). =#.## OBERER RAND Einstellung des oberen Randes gemessen von der oberen Papierkante. Mögliche Werte sind: 0, 0.33, 0.5, 1.0, 1.5, oder 2.0 Die werkseitige Voreinstellung lautet 0.5.
Seite 90 MENÜ DRUCKEN (Fortsetzung) Displayanzeige Beschreibung Untereinstellung Beschreibung IBM PROPRINTER =I000 ... #### SCHRIFTART NR. =##.## ZEICHENABSTAND PC-8/... ZEICHENSATZ Wählen Sie einen Zeichensatz. Ausdruck der Code-Tabelle. DRUCK TABELLE =AUS/EIN AUTOM. LF EIN: CR→ CR+LF, AUS: CR→ CR =AUS/EIN AUTOM. CR =AUS/EIN AUTOM.
Seite 91: Netzwerk (Nur In Einem Netzwerk)
NETZWERK (nur in einem Netzwerk) Displayanzeige Beschreibung Untereinstellung Beschreibung TCP/IP =EIN/AUS TCP/IP AKTIVIER ###.###.###.### IP-ADRESSE= ###.###.###.### SUBNET MASK= ###.###.###.### GATEWAY= IP-BOOTVERSUCHE =AUTO, STATISCH, RARP, BOOTP, DHCP IP-METHODE =EIN/AUS APIPA =EIN/AUS NETWARE NETWARE AKTIVIER =AUTO, 8023, ENET, 8022, SNAP NETZRAHMEN =EIN/AUS APPLETALK =EIN/AUS NETBEUI...
Seite 92: Schnittstelle
SCHNITTSTELLE Displayanzeige Beschreibung =AUTO/PARALLEL/USB/NETZWERK AUSWÄHLEN = 1, 2, 3 ... 99 (Sek) AUTOM. IF ZEIT Das Stromsparintervall (Timeout) muss für die automatische Schnittstellenauswahl eingestellt werden. = Stufe1, 2, 3 ... 15 DRUCKERNEUSTART? EINGANGSSPEICHER Kapazität des Eingangsspeichers erhöhen oder verringern. Bei Anschluss über das Parallelkabel. PARALLEL Menü...
Seite 93: Ip-Adresse Einrichten
IP-Adresse einrichten INFORMATION Drücken Sie auf + oder - bis NETZWERK angezeigt wird. So erhalten Sie Zugang zu den folgenden Einstellungen. NETZWERK Drücken Sie die Set-Taste. TCP/IP Drücken Sie die Set-Taste. TCP/IP AKTIVIER Drücken Sie die + Taste. IP-ADRESSE= Drücken Sie die Set-Taste. 192.0.0.192* Die letzte Ziffer der ersten Zifferngruppe blinkt.
Seite 94: Allgemeines Zu Den Emulationsmodi
Anwendungsprogrammen. BR-Script 3 Modus ® BR-Script ist eine von Brother entwickelte Version der Seitenbeschreibungssprache PostScript . Dieser Drucker unterstützt Level 3. Der BR-Script-Interpreter ist in der Lage, komplexe Seitensteuerungen (Text und Grafik) zu übernehmen und in entsprechender Qualität zu drucken.
Seite 95: Liste Der Werkseitigen Voreinstellungen
Liste der werkseitigen Voreinstellungen In der Tabelle 3-1 sind die werkseitigen Voreinstellungen aufgeführt. Die Einstellung ist von der gewählten Emulation abhängig. Gelten Angaben der folgenden Tabellen nur für bestimmte Emulationsmodi, sind diese Modi in Klammern angegeben. Die folgenden Einstellungen können über das RÜCKSETZ-MENÜ im Modus URSPRUNGSWERTE nicht zurückgesetzt werden: SCHNITTSTELLE, Hi-R, GANZSEITENDRUCK, SKAL.
Seite 96 Tabelle 3-1 Werkseitige Voreinstellungen Displayanzeige Untermenü Werkseitige Voreinstellung =AUTO PAPIER QUELLE =MF>Z1>Z2 PRIORITÄT =AUS MF VORRANG =BELIEBIG MF PAPGR =AUS MAN. ZUFUHR =SENSOR AKTIV ZUFUHR1 FORMAT =SENSOR AKTIV ZUFUHR2 FORMAT =AUS DUPLEX =600 QUALITÄT AUFLÖSUNG =MITTEL Hi-R =AUS TONER SPAREN DICHTE =DEUTSCH SETUP...
Seite 97 Tabelle 3-1 Werkseitige Voreinstellungen (Fortsetzung) Displayanzeige Untermenü Werkseitige Voreinstellung Untereinstellung Werkseitige DRUCKMENÜ HP LASERJET Voreinstellung (Fortsetzung) SCHRIFTART NR. ZEICHENABSTAND =10.00/12.00 ZEICHENSATZ =PC8 AUTOM. LF =AUS AUTOM. CR =AUS AUTOM. WRAP =AUS AUTOM. SKIP =EIN LINKER RAND =#### RECHTER RAND =#### OBERER RAND =#### UNTERER RAND...
Seite 98 Tabelle 3-1 Werkseitige Voreinstellungen (Fortsetzung) Displayanzeige Untermenü Werkseitige Voreinstellung Untereinstellung Werkseitige NETZWERK TCP/IP Voreinstellung =EIN TCP/IP AKTIVIER =169.254.###.### * IP-ADRESSE SUBNET MASK =255.255.0.0 * =0.0.0.0 GATEWAY IP-BOOTVERSUCHE =AUTO IP-METHODE =EIN APIPA =EIN NETWARE AKTIVIER NETWARE =AUTO NETZRAHMEN =EIN APPLETALK =EIN NETBEUI =EIN DLC/LLC...
Seite 99: Für Sehbehinderte
Für Sehbehinderte Bedeutung der Summertöne Das Funktionstastenfeld verfügt über einen Summer. Der Summer ertönt, wenn eine Taste des Funktionstastenfeldes gedrückt wird oder sich der Druckerstatus ändert. In der Tabelle finden Sie eine Beschreibung der Summertöne. Tabelle 3-2 Liste der Bedeutung der Summertöne Bedeutung der Bedingungen Summertöne...
Seite 100: Braille-Zeichen
Braille-Zeichen Die Tasten des Funktionstastenfeldes sind mit Braille-Zeichen für Sehbehinderte versehen (siehe Tabelle). Tabelle 3-3 Liste der Braille-Zeichen Taste Abkürzungen Braille* Job Cancel Reprint *Braille-Zeichen der ersten 2 oder 3 Buchstaben der Tastenbezeichnung. Beispiel: Job Cancel wird in Braille als „can“ dargestellt. FUNKTIONSTASTENFELD 3 - 29...
Seite 101: Sonderzubehör
Zu diesem Drucker ist folgendes Sonderzubehör erhältlich. Sie können die Leistung des Druckers mit diesem Zubehör erhöhen. Sonderzubehör ® Optionale PrintServer Wireless PrintServer CompactFlash -Karte Papierzuführung (Für HL-6050/6050D) LT-6000 NC-6100h NC-7100w Siehe 4-2 Siehe 4-3 Siehe 4-6 Siehe 4-9 DIMM-Speicher Optionale Schriften...
Seite 102: Optionale Papierzuführung (Lt-6000)
Die optionale Papierzuführung (Zufuhr 2) ist ein optionales Sonderzubehör, und ihr Fassungsvermögen beträgt bis zu 500 Blatt (80 g/m ). Die maximale Papierkapazität beträgt somit 1100 Blatt Normalpapier. Die optionale Papierzuführung erhalten Sie von Brother-Fachhändlern. Bis auf 1100 Blatt Kapazität erweiterbar Abbildung 4-1 Wie Sie die optionale Papierzuführung installieren, entnehmen Sie bitte dem zugehörigen Handbuch.
Seite 103: Printserver (Nc-6100H) (Für Hl-6050 Und Hl-6050D)
PrintServer (NC-6100h) (Für HL-6050 und HL-6050D) Nach der Installation des Brother PrintServers (NC-6100h) können Sie den Drucker in den Umgebungen TCP/IP, IPX/SPX, AppleTalk, DLC/LLC und NetBEUI verwenden. Außerdem enthält die mit dem Drucker gelieferte CD-ROM viele nützliche Dienstprogramme wie z. B. BRAdmin Professional für den Administrator und Brother-Software für den Netzwerk-Druck.
Seite 104 Lösen Sie die zwei Schrauben und entfernen Sie die Netzwerkkartenabdeckung. Abbildung 4-4 Schließen Sie den PrintServer-Anschluss an den Anschluss auf der Hauptplatine an, richten Sie die zwei Schrauben auf die Aussparung aus und sichern Sie ihn mit den beiden Schrauben. Abbildung 4-5 Schließen Sie die Anschlussabdeckung.
Seite 105 Bringen Sie die Seitenabdeckung wieder an. Abbildung 4-7 Schließen Sie ein Ende des Ethernet-Kabels an den Netzwerkanschluss des Druckers an. Schließen Sie das Netzkabel des Druckers wieder an und schalten Sie den Netzschalter ein. Weitere Informationen zur Nutzung des PrintServers finden Sie im Netzwerkhandbuch auf der diesem Drucker beiliegenden CD-ROM.
Seite 106: Wireless Printserver (Nc-7100W)
Wireless PrintServer (NC-7100w) Der Brother NC-7100w Wireless PrintServer unterstützt die Standards IEEE 802.11b und 802.11g für den drahtlosen Netzwerkbetrieb und kann im Infrastruktur- oder Ad-hoc-Modus mit den üblichen Authentifizierungs- und Sicherheitsmethoden für den drahtlosen Netzwerkbetrieb benutzt werden. Weitere Informationen finden Sie in NC-7100w Netzwerkhandbuch und Installationsanleitung. Diese Handbücher befinden sich auf der mit dem NC-7100w Wireless PrintServer gelieferten CD.
Seite 107 Lösen Sie die zwei Schrauben und entfernen Sie die Netzwerkkartenabdeckung. Abbildung 4-10 Schließen Sie den PrintServer-Anschluss an den Anschluss auf der Hauptplatine an, setzen Sie die zwei Schrauben in die Aussparung ein und sichern Sie ihn mit den beiden Schrauben. Abbildung 4-11 Schließen Sie die Anschlussabdeckung.
Seite 108 Vergewissern Sie sich, dass die Strom-LED des PrintServers an ist. STROM-LED Abbildung 4-12 Weitere Informationen zur Nutzung des NC-7100w Wireless PrintServers finden Sie im Netzwerkhandbuch auf der dem PrintServer beiliegenden CD-ROM. SONDERZUBEHÖR 4 - 8...
Seite 109: Compactflash ® -Karte
Beschädigungen oder Datenverlust zu vermeiden. IBM Microdrive ist nicht kompatibel. ® Weitere Informationen über CompactFlash -Speicherkarten erhalten Sie von dem Händler, bei dem Sie Ihren Drucker gekauft haben oder von Brother-Kundendienst. Die neuesten Informationen erhalten Sie unter: http://solutions.brother.com 4 - 9 SONDERZUBEHÖR...
Seite 110: Compactflash ® -Karte Einsetzen
® CompactFlash -Karte einsetzen Eine neue Karte wird folgendermaßen eingesetzt oder entfernt: Schalten Sie das Gerät aus und ziehen Sie den Netzstecker. ® Setzen Sie die CompactFlash -Karte in den Einschub ein, wobei das Etikett der Karte nach links weisen muss, und drücken Sie die Karte fest in den Einschub. Achtung Setzen Sie die Karte nicht mit dem Etikett auf der falschen Seite ein.
Seite 111: Dimm
DIMM Die Modelle HL-6050, HL-6050D und HL-6050DN sind standardmäßig mit 32 MB Speicher und einem Steckplatz zur Speichererweiterung ausgestattet. Durch die Installation von DIMM-Modulen können Sie den Speicher auf bis zu 160 MB aufrüsten. Die folgenden DIMM-Module sind für den Einsatz in diesem Gerät geeignet:...
Seite 112: Zusätzlichen Speicher Installieren
Zusätzlichen Speicher installieren Zur Installation der DIMM-Module gehen Sie wie folgt vor: Schalten Sie das Gerät aus und ziehen Sie den Netzstecker. Ziehen Sie das Anschlusskabel (Druckerkabel) vom Drucker ab. Vergewissern Sie sich vor dem Installieren oder Entfernen von DIMM-Modulen stets, dass der Drucker ausgeschaltet und der Netzstecker gezogen ist! Öffnen Sie die Seitenklappe.
Seite 113 Halten Sie die DIMM-Karte an den Seitenkanten. Richten Sie die Rillen des DIMM-Moduls auf den Steckplatz aus. (Dabei müssen die Sperren seitlich am Steckplatz offen (nach außen gestellt) sein.) Abbildung 4-16 Schieben Sie das DIMM-Modul gerade in den Steckplatz (fest drücken). Die beiden Sperren seitlich am DIMM-Modul müssen dabei einrasten.
Seite 114 Bringen Sie die Seitenabdeckung wieder an. Abbildung 4-19 Schließen Sie das Schnittstellenkabel wieder an Ihren Computer an. Schließen Sie das Netzkabel des Druckers wieder an und schalten Sie den Netzschalter ein. Zur Überprüfung der korrekten Installation des DIMM-Moduls können Sie die Druckeinstellungen ausdrucken und die angegebene Speichergröße prüfen.
Seite 115: Optionale Schriften
Schriften mit einem Schriftauswahlbefehl aktivieren, so können Sie den entsprechenden Befehl in Ihr Programm einbinden. Siehe Technisches Handbuch. Wenden Sie sich bitte an Ihren Fachhändler oder den Brother-Kundendienst für Informationen zum Technischen Handbuch. Bei der Aktivierung der Schriften über die Anwendungssoftware oder mit Hilfe von Schriftauswahlbefehlen ist Folgendes zu beachten: Sie können die Font-Einstellung des Funktionstastenfelds außer acht lassen.
Seite 116: Routinewartung
Routinewartung Verbrauchsmaterialien ersetzen Verbrauchsmaterialien müssen regelmäßig ersetzt werden. Zum entsprechenden Zeitpunkt erscheint in bestimmten Zeitabständen eine der folgenden Meldungen auf dem Display: WENIG TONER (erscheint in bestimmten Zeitabständen) Siehe Wartungsmeldung WENIG TONER auf Seite 5-2. TONER LEER Siehe Meldung TONER LEER auf Seite 5-2. TROMMEL BALD ERS Siehe Meldung TROMMEL BALD ERS auf Seite 5-8.
Seite 117: Tonerkassette
Tonerkassette Eine neue Tonerkassette enthält genug Toner für den Druck von bis zu 7.500 einseitig bedruckten Seiten im Format A4 (mit ca. 5% Deckung). Der Tonerverbrauch ist von der Deckung der gedruckten Seite und der Druckdichte abhängig. Je höher die Deckung, desto höher ist auch der Tonerverbrauch. Je heller die Druckintensität eingestellt ist, desto geringer ist der Tonerverbrauch und umgekehrt.
Seite 118: Tonerkassetten Ersetzen
Tonerkassetten ersetzen Um die beste Druckqualität zu garantieren, empfehlen wir die Verwendung von Original Brother Tonerkassetten. Tonerkassetten erhalten Sie vom Fachhändler, von dem Sie den Drucker bezogen haben oder vom Brother-Kundendienst. Beim Wechseln der Tonerkassette sollte der Drucker immer gereinigt werden. Siehe Reinigung auf Seite 5-14.
Seite 119 Achtung Es wird empfohlen, die Trommeleinheit für den Fall, dass Toner verschüttet wird, auf Papier oder ein Tuch zu legen. Berühren Sie keinesfalls die in Abbildung 5-3 gezeigten Elektroden, sonst kann der Drucker durch statische Elektrizität beschädigt werden! Abbildung 5-3 Halten Sie den blauen Hebel gedrückt und nehmen Sie die Tonerkassette aus der Trommeleinheit.
Seite 120 Wird eine unverpackte Trommeleinheit direktem Sonnen- oder elektrischem Licht ausgesetzt, so kann sie beschädigt werden. Brother empfiehlt dringend, gebrauchte Tonerkassetten nicht erneut aufzufüllen. Nur Original-Verbrauchsmaterial ist exakt auf den Betrieb des Produkts abgestimmt. Die Verwendung von nicht kompatiblem Toner bzw. Tonerkassetten kann den Drucker beschädigen und/oder die Druckqualität beeinträchtigen.
Seite 121 Achtung Die Tonerkassette muss sofort nach dem Entfernen des Schutzsiegels eingesetzt werden. Berühren Sie die in Abbildung 6-7 schattierten Bereiche nicht, sonst kann die Druckqualität beeinträchtigt werden. Abbildung 5-7 Schieben Sie die neue Tonerkassette in die Trommeleinheit, bis sie hörbar einrastet. Wenn Sie die Tonerkassette korrekt eingesetzt haben, hebt sich der Riegel automatisch.
Seite 122 Reinigen Sie den primären Koronadraht in der Trommeleinheit, indem Sie den blauen Schieber vorsichtig einige Male von rechts nach links und zurück bewegen. Bringen Sie den Schieber in seine Ausgangsposition ( ) zurück, bevor Sie die Trommeleinheit wieder einsetzen. Ansonsten können Längsstreifen auf dem gedruckten Papier erscheinen.
Seite 123: Trommeleinheit
Kontrolle entziehen, können wir keine Mindestanzahl an Druckseiten für Ihre Trommel garantieren. Die beste Leistung erhalten Sie mit Original Brother-Toner. Der Drucker sollte nur in einem sauberen, staubfreien Raum mit ausreichender Belüftung verwendet werden. Die Verwendung einer Trommeleinheit eines anderen Herstellers kann nicht nur die Druckqualität mindern, sondern auch die Qualität und Lebensdauer des Druckers verringern.
Seite 124 Drücken Sie die Entriegelungstaste und öffnen Sie die vordere Abdeckung. Abbildung 5-12 Nehmen Sie die Trommeleinheit heraus (diese enthält auch die Tonerkassette). Abbildung 5-13 Achtung Es wird empfohlen, die Trommeleinheit für den Fall, dass Toner verschüttet wird, auf Papier oder ein Tuch zu legen. Berühren Sie keinesfalls die in Abbildung 5-13 gezeigten Elektroden, sonst kann der Drucker durch statische Elektrizität beschädigt werden! Abbildung 5-14...
Seite 125 Halten Sie den blauen Hebel gedrückt und nehmen Sie die Tonerkassette aus der Trommeleinheit. Abbildung 5-15 Achtung Berühren Sie die in den Abbildungen 5-16 und 5-17 schattierten Bereiche nicht, sonst kann die Druckqualität beeinträchtigt werden. Abbildung 5-16 Abbildung 5-17 Achtung Gehen Sie vorsichtig mit der Tonerkassette um.
Seite 126 Schieben Sie die Tonerkassette in die neue Trommeleinheit, bis sie hörbar einrastet. Wenn Sie die Tonerkassette korrekt eingesetzt haben, hebt sich der blaue Hebel automatisch. Abbildung 5-18 Achtung Vergewissern Sie sich, dass die Tonerkassette richtig installiert ist, sonst kann sie sich aus der Trommeleinheit lösen, wenn Sie die Trommeleinheit anfassen.
Seite 127 Setzen Sie den Trommelzähler zurück. Die Anleitung dafür liegt der neuen Trommeleinheit bei. Achtung Setzen Sie den Zähler nicht zurück, wenn nur die Tonerkassette ausgetauscht wurde! Schließen Sie die vordere Abdeckung des Druckers. 5 - 12 ROUTINEWARTUNG...
Seite 128: Der Austausch Von Ersatzteilen
Der Austausch von Ersatzteilen Bestimmte Teile müssen regelmäßig ersetzt werden, um die Druckqualität zu bewahren. Zum entsprechenden Zeitpunkt erscheint eine der folgenden Meldungen auf dem Display: MF PZ-KIT ERS PZ-KIT 1 ERS. PZ-KIT 2 ERS. FIXIEREINH. ERS. LASER ERSETZEN Siehe Wartungsmeldungen unten. Wartungsmeldungen LCD-Anzeige Artikel...
Seite 129: Reinigung
Reinigung Reinigen Sie den Drucker innen und außen mit einem trockenen, weichen Tuch. Beim Wechseln der Trommeleinheit sollte man das Innere des Druckers reinigen. Werden Ausdrucke mit Toner verschmutzt, so muss das Innere des Druckers mit einem trockenen, weichen Tuch gereinigt werden. Verwenden Sie neutrale Reinigungsmittel.
Seite 130: Innenreinigung Des Druckers
Innenreinigung des Druckers Achten Sie beim Reinigen des Druckerinneren auf Folgendes: Wenn Toner auf Ihre Kleidung kommt, wischen Sie den Toner mit einem trockenen Tuch ab. Zur Vermeidung von Flecken sollten Sie die Kleidung sofort in kaltem Wasser auswaschen. Achten Sie darauf, keinen Toner einzuatmen. Wenn Sie den Drucker gerade benutzt haben, können einige der Innenteile extrem heiß...
Seite 131 Wischen Sie das Scannerfenster mit einem weichen, trockenen Tuch ab. Abbildung 5-26 Setzen Sie die Trommeleinheit in den Drucker ein. Schließen Sie die vordere Abdeckung. Schließen Sie das Netzkabel wieder an und schalten Sie den Drucker ein. 5 - 16 ROUTINEWARTUNG...
Seite 132: Koronadraht Reinigen
Koronadraht reinigen Bei Problemen mit der Druckqualität reinigen Sie den Koronadraht wie folgt: Schalten Sie das Gerät aus und ziehen Sie den Netzstecker. Drücken Sie die Entriegelungstaste und öffnen Sie die vordere Abdeckung. Nehmen Sie die Trommeleinheit heraus (diese enthält auch die Tonerkassette). Achtung Für den Fall, dass Toner verschüttet wird, wird empfohlen, die Trommeleinheit auf Papier oder ein Tuch zu legen.
Seite 133: Problemlösung
PrintServer. Die Firmware-Version des installierten PrintServers ist nicht aktuell. Aktualisieren Sie NETZVERS PRÜFEN die Firmware über das Brother Solutions Center unter http://solutions.brother.com. Öffnen Sie die vordere Abdeckung. Ziehen Sie die Trommeleinheit heraus. Schieben TROMMEL REINIGEN Sie den blauen Schieber der Trommeleinheit vorsichtig einige Male hin und her.
Seite 134 Fehlermeldungen (Fortsetzung) Fehlermeldung Abhilfe Schalten Sie den Drucker aus, warten Sie ein paar Sekunden und schalten Sie ihn FEHLER FXIEREINH wieder ein. Lassen Sie den eingeschalteten Drucker 15 Minuten ruhen. Erweitern Sie den Speicher. Siehe Zusätzlichen Speicher installieren auf Seite 4-12. S-PUFFER VOLL Schließen Sie die vordere Abdeckung des Druckers.
Seite 135: Wartungsmeldungen
Tonerkassette siehe Tonerkassetten ersetzen auf Seite 5-3. Ersetzen Sie die Tonerkassette. Siehe Tonerkassetten ersetzen auf Seite 5-3. TONER LEER Fordern Sie bei Ihrem Fachhändler oder dem Brother-Kundendienst ein neues MF PZ-KIT ERS Papierzufuhr-Kit (Papierwalze und Trennplatte) für die MF-Zuführung an.
Seite 136: Papiermanagement
Papiermanagement Verwenden Sie nur das von Brother empfohlene Papier. Siehe Geeignete Papierarten auf Seite 1-5. Problem Abhilfe Das Gerät zieht kein Richten Sie das Papier in der Papierkassette gerade aus. Ist das Papier gewellt, Papier ein. müssen Sie es vor dem Drucken glätten. Es hilft manchmal, den Papierstapel herauszunehmen, umzudrehen und dann wieder einzulegen.
Seite 137: Papierstau Beseitigen
Papierstau beseitigen Bei einem Papierstau im Drucker wird der Druck gestoppt. Eine der folgenden Displaymeldungen teilt Ihnen mit, wo sich das Papier im Drucker gestaut hat. STAU INNEN STAU HINTEN STAU MF-ZUFUHR STAU DUPLEX STAU KASSETTE1 STAU KASSETTE2 Abbildung 6-1 Papierstau in der Multifunktionszuführung STAU MF-ZUFUHR Papierstau in der oberen Papierkassette (KASSETTE 1)
Seite 138: Stau Mf-Zufuhr (Papierstau In Der Multifunktionszuführung)
STAU MF-ZUFUHR (Papierstau in der Multifunktionszuführung) STAU MF-ZUFUHR Bei einem Papierstau in der Multifunktionszuführung gehen Sie folgendermaßen vor: Drücken Sie die Entriegelungstaste und öffnen Sie die vordere Abdeckung. Abbildung 6-2 Ziehen Sie die Trommeleinheit heraus (diese enthält auch die Tonerkassette). Abbildung 6-3 Nehmen Sie das Papier aus der Multifunktionszuführung.
Seite 139: Stau Kassette 1/2 (Papierstau In Der Papierkassette)
STAU KASSETTE 1/2 (Papierstau in der Papierkassette) Die Benennungen der Papierkassetten lauten auf dem Funktionstastenfeld folgendermaßen: Kassettenart Kassettenbezeichnung Obere Papierkassette ZUFUHR1/KASSETTE1 Optionale ZUFUHR2/KASSETTE2 Papierkassette STAU KASSETTE1 STAU KASSETTE2 Tritt ein Papierstau in der Papierkassette auf, gehen Sie folgendermaßen vor: Ziehen Sie die Papierkassette ganz aus dem Drucker. Abbildung 6-5 6 - 7 PROBLEMLÖSUNG...
Seite 140 Ziehen Sie das gestaute Papier langsam mit beiden Händen heraus. Abbildung 6-6 Wenn Sie beim Entfernen von kleinen Papierstücken Schwierigkeiten haben, dann können Sie das Stellrad wie nachstehend gezeigt drehen, und das Papier dann herausziehen. Abbildung 6-7 Papier nur höchstens bis zur Markierung einfüllen ( ). Halten Sie den blauen Riegel der Seitenführung gedrückt und passen Sie die Papierführungen an das Papierformat an.
Seite 141: Stau B (Papierstau Im Drucker)
STAU B (Papierstau im Drucker) STAU INNEN Wenn Sie den Drucker gerade benutzt haben, können einige der Innenteile extrem heiß sein. Berühren Sie nach dem Öffnen der vorderen Abdeckung niemals die Fixiereinheit oder Fixierrolle! Abbildung 6-8 Tritt ein Papierstau im Drucker auf, so gehen Sie folgendermaßen vor: Drücken Sie die Entriegelungstaste und öffnen Sie die vordere Abdeckung.
Seite 142 Achtung Drucken Sie nach dem Beseitigen des Papierstaus ein paar Testseiten. Dadurch können Sie vor der Wiederaufnahme des Druckauftrags sicherstellen, dass die Druckseiten nicht mit Toner beschmutzt werden Entfernen Sie das gestaute Papier vorsichtig, um den Toner nicht zu verschmieren. Achten Sie darauf, Hände und Kleidung nicht mit Toner zu verunreinigen.
Seite 143 Achtung Gehen Sie vorsichtig mit der Tonerkassette um. Wenn Tonerpartikel auf Ihre Hände oder Kleidung gelangen, wischen oder waschen Sie diese sofort mit kaltem Wasser ab. Berühren Sie die in den Abbildungen 6-12 und 6-13 schattierten Bereiche nicht, sonst kann die Druckqualität beeinträchtigt werden.
Seite 144: Stau Hinten (Papierstau Hinter Der Papierausgabe An Der Rückseite Des Druckers)
STAU HINTEN (Papierstau hinter der Papierausgabe an der Rückseite des Druckers) STAU HINTEN Wenn Sie den Drucker gerade benutzt haben, können einige der Innenteile extrem heiß sein. Berühren Sie nach dem Öffnen der vorderen Abdeckung niemals die Fixiereinheit oder Fixierrolle! Abbildung 6-16 Staut sich Papier hinter der Face-up-Papierausgabe, so beheben Sie den Papierstau folgendermaßen: Drücken Sie die Entriegelungstaste und öffnen Sie die vordere Abdeckung.
Seite 145 Achtung Es wird empfohlen, die Trommeleinheit für den Fall, dass Toner verschüttet wird, auf Papier oder ein Tuch zu legen. Berühren Sie keinesfalls die in Abbildung 6-17 gezeigten Elektroden, sonst kann der Drucker durch statische Elektrizität beschädigt werden! Abbildung 6-19 Ziehen Sie das gestaute Papier langsam mit beiden Händen heraus.
Seite 146 Drücken Sie die blauen Riegel auf der rechten und linken Seite nach unten. Abbildung 6-22 Öffnen Sie die Staubeseitigungsklappe, indem Sie vorsichtig die schwarzen Hebel auf der linken und rechten Seite gleichzeitig nach innen und die Staubeseitigungsklappe (in der Abbildung blau gekennzeichnet) nach unten drücken.
Seite 147: Stau Duplex (Papierstau In Der Duplexeinheit)
STAU DUPLEX (Papierstau in der Duplexeinheit) STAU DUPLEX Folgen Sie den Anweisungen unten, um den Papierstau zu beseitigen. Öffnen Sie die Papierausgabe auf der Rückseite des Druckers. Abbildung 6-24 Ziehen Sie das gestaute Papier langsam mit beiden Händen aus der Fixiereinheit. Abbildung 6-25 Schließen Sie die Papierausgabe.
Seite 148 Ziehen Sie Duplexkassette und Papierkassette aus dem Drucker. Abbildung 6-26 Ziehen Sie das gestaute Papier aus dem Drucker. Abbildung 6-27 Setzen Sie die Duplexkassette und Papierkassette wieder in den Drucker ein. Abbildung 6-28 Wird das Papier nach dem Bedrucken der ersten Seite aus der Ausgabe auf der Rückseite des Druckers genommen, so erscheint die Meldung STAU DUPLEX, weil die Entnahme des Papiers den Duplexdruckvorgang stört.
Seite 149: Druckqualität Verbessern
Druckqualität verbessern In diesem Abschnitt werden die folgenden Themen behandelt. Tritt das gleiche Problem erneut auf, so wenden Sie sich bitte an Ihren Fachhändler oder den Brother-Kundendienst. Beispiele für schlechte Abhilfe Druckqualität Prüfen Sie die Betriebsbedingungen. Derartige Beeinträchtigungen können durch Feuchtigkeit, hohe Temperaturen usw. verursacht werden.
Seite 150 Beispiele für schlechte Abhilfe Druckqualität Achten Sie darauf, dass das verwendete Papier den zulässigen Spezifikationen entspricht. Siehe Geeignete Papierarten auf Seite 1-5. Wählen Sie im Druckertreiber Dickes Papier oder verwenden Sie dünneres Papier. Überprüfen Sie die Umgebung des Druckers, da dieses Problem durch hohe Luftfeuchtigkeit hervorgerufen werden kann.
Seite 151 Beispiele für schlechte Abhilfe Druckqualität Reinigen Sie den in der Trommeleinheit befindlichen Koronadraht. Schieben Sie dazu den blauen Schieber von Seite zu Seite. Bringen Sie den blauen Schieber wieder in die Ausgangsposition( ). Siehe ABCDEFGH Koronadraht reinigen auf Seite 5-17. abcdefghijk Möglicherweise ist die Tonerkassette beschädigt.
Seite 152 Beispiele für schlechte Abhilfe Druckqualität Möglicherweise ist die Trommeleinheit beschädigt. Installieren Sie eine neue Trommeleinheit. Siehe Trommeleinheit ersetzen auf Seite 5-8. Achten Sie darauf, dass das verwendete Papier den zulässigen Spezifikationen entspricht. Siehe Geeignete Papierarten auf Seite 1-5. ABCDEFGH abcdefghijk A B C D Beim Bedrucken von Etiketten für Laserdrucker haftet der a b c d e...
Seite 153 Beispiele für schlechte Abhilfe Druckqualität Gibt sich das Problem nach dem Drucken von ein paar Seiten nicht, so ist die Oberfläche der OPC-Trommel möglicherweise durch Etikettenkleber verschmutzt. 94 mm Reinigen Sie die Trommeleinheit wie folgt: 94 mm Richten Sie den Ausdruck vor der Trommeleinheit aus und ermitteln Sie die genaue Stelle, an der der Fehler auftritt.
Seite 154: Abhilfe Bei Druckproblemen
Abhilfe bei Druckproblemen Problem Abhilfe Der Drucker druckt nicht wie Prüfen Sie, ob das Druckerkabel zu lang ist. Es wird ein Parallelkabel oder erwartet oder er druckt Unsinn ein USB-Kabel von höchstens 2 Metern Länge empfohlen. aus. Prüfen Sie, ob das Druckerkabel beschädigt ist. Falls Sie eine Schnittstellenweiche benutzen, entfernen Sie diese.
Seite 155: Sonstige Probleme
Sonstige Probleme Problem Abhilfe Der Drucker druckt überhaupt Prüfen Sie, ob das Druckerkabel beschädigt ist. nicht. Auf dem PC erscheint die Wenn Sie eine Schnittstellenweiche haben, vergewissern Sie sich, dass folgende Fehlermeldung: der korrekte Drucker ausgewählt ist. „Fehler beim Schreibzugriff auf den Anschluss LPT1: (oder BRUSB).“...
Seite 156: Anhang (Spezifikationen, Schriften Und Barcodes)
Anhang (Spezifikationen, Schriften und Barcodes) Technische Daten Druckwerk Druckmethode Elektrofotografischer Seitendruck mit Halbleiterlaser Laser Wellenlänge: 780 nm Impulsbreite: 20 ns Leistung: max. 10 mW ® Auflösung Windows 95/98/Me, 1200 x 1200 dpi, 600 dpi, 300 dpi ® ® Windows NT 4.0, Windows ®...
Seite 157: Controller
Schnittstelle IEEE 1284 Parallel, Hi-Speed USB 2.0 10/100BASE-TX Ethernet (HL-6050DN) Netzwerkverknüpfung Schnittstelle NC-6100h Standard 10/100BASE-TX Ethernet (HL-6050DN) Optionales 10/100BASE-TX Ethernet (HL-6050 und HL-6050D) NC-7100w Optionaler IEEE802.11b/g Wireless PrintServer Protokoll TCP/IP (ARP, RARP, BOOTP, DHCP, APIPA [Auto IP], WINS/NetBIOS, DNS, LPR/LPD, Raw Port/Port9100, POP3/SMTP,...
Seite 158: Funktionstastenfeld
Funktionstastenfeld Display LCD: 1 Zeile, 16 Zeichen, 3 Farben 1 LED-Anzeige Tasten 7 Tasten: Go, Job Cancel, Reprint, Set, Back und 2 Cursor Tasten Papiermanagement Papierzufuhr Multifunktionszuführung 100 Blatt Papierkassette 500 Blatt (Standard) Optionale 500 Blatt Papierzuführung Papierausgabe Druckseite nach 250 Blatt unten Druckseite nach oben 50 Blatt...
Seite 159: Verbrauchsmaterial
Höchstens 600 W bei 25 °C Standby Höchstens 90 W bei 25 °C Stromsparmodus Höchstens 10 W (HL-6050DN) Höchstens 8 W (HL-6050 und HL-6050D) Höchstens 2 W (Ein Stromverbrauch von 0 W kann nur durch Ziehen des Netzsteckers erzielt werden.)
Seite 160: Systemanforderungen
Systemanforderungen Plattform & Betriebssystemversion des Prozessor Verfügbarer (minimal) (empfohlen) Festplattenplatz Computers ® Windows , 98, 98SE 486/66 MHz 8 MB 16 MB 40 MB ® Workstation 4.0 Pentium 75 MHz 16 MB 32 MB 50 MB 2000 Professional Pentium 133 MHz 64 MB 128 MB 50 MB...
Seite 161: Wichtige Hinweise Zu Verwendbaren Papierarten
Wichtige Hinweise zu verwendbaren Papierarten Dieser Abschnitt behandelt die Papierarten, die sie mit diesem Drucker verwenden können. Vor dem Kauf größerer Mengen Papier Vergewissern Sie sich, dass das Papier für den Drucker geeignet ist. Papier für Normalpapierkopien Im Handel wird zwischen Papier zum Drucken und Kopieren unterschieden. Normalerweise ist der Verwendungszweck auf der Verpackung des Papiers angeben.
Seite 162 Feuchtigkeitsgehalt Der Feuchtigkeitsgehalt ist die Wassermenge, die nach der Herstellung im Papier verbleibt. Dieser Wert ist eine wichtige Eigenschaft des Papiers. Der Feuchtigkeitsgehalt kann sehr unterschiedlich sein. Im Allgemeinen enthält Papier ungefähr 5 % Wasser nach Gewicht. Da Papier jedoch Wasser absorbiert, kann der Feuchtigkeitsgehalt in Umgebungen mit hoher Luftfeuchtigkeit bis zu ungefähr 10 % betragen.
Seite 163: Kurzreferenz Für Barcodes Und Befehle
Kurzreferenz für Barcodes und Befehle Der Drucker kann Barcodes im HP LaserJet, EPSON FX-850 und IBM Proprinter XL Emulationsmodus drucken. Barcodes oder vergrößerte Zeichen drucken Code ESC i 27 105 1B 69 Format: ESC i n ... n \ Mit diesem Befehl können entsprechend den für „n...n“ eingesetzten Parametern Barcodes oder vergrößerte Zeichen erzeugt werden.
Seite 164 Barcode, vergrößerte Zeichen, Linien ziehen und Rahmen zeichnen n = 's0' oder 'S0 3: 1 (werkseitige Voreinstellung) n = 's1' oder 'S1 2: 1 n = 's3' oder 'S3 2.5: 1 Dieser Parameter bestimmt den Barcode-Stil wie oben angegeben. Wenn der Barcode-Modus EAN 8, EAN 13 CODE 128, EAN 128 oder UPC-A gewählt ist, wird der Stil-Parameter ignoriert.
Seite 165: Normal Lesbare Zeile Ein- Oder Ausschalten
Normal lesbare Zeile ein- oder ausschalten n = 'r0' oder 'R0 Normal lesbare Zeile ist deaktiviert n = 'r1' oder 'R1 Normal lesbare Zeile ist aktiviert Voreinstellung: Normal lesbare Textzeile EIN (1) 'T5' oder 't5' (2) 'T6' oder 't6' (3) 'T130' oder 't130' (4) 'T131' oder 't131' Voreinstellung: Normal lesbare Textzeile AUS...
Seite 166: Barcode, Vergrößerte Zeichen, Linien Ziehen Und Rahmen Zeichnen
Barcode, vergrößerte Zeichen, Linien ziehen und Rahmen zeichnen n = 'hnnn', 'Hnnn', 'dnnn' oder 'Dnnn' (1) EAN13, EAN8, UPC-A, ISBN (EAN13, EAN8, UPC-A), ISBN (UPC-E): 22 mm (2) UPC-E: 18 mm (3) Sonstige: 12 mm Vergrößerte Zeichen → 2,2 mm (Voreinstellung) Linien ziehen und Rahmen zeichnen →...
Seite 167 Wenn der Barcode-Modus Interleaved 2/5 mit dem Parameter t1 oder T1 gewählt wurde: Es werden die 10 Ziffern von 0 bis 9 als Barcode-Daten akzeptiert. Andere Zeichen rufen Datenfehler hervor. Die Anzahl der Zeichen für die Barcodes ist nicht beschränkt. Es ist jedoch eine gerade Anzahl von Barcode-Daten erforderlich.
Seite 168 Wenn der Barcode-Modus Codabar mit dem Parameter t9 oder T9 gewählt wurde: Die Zeichen 0 bis 9, -, ‘. ', '$', '/', '+', ' : können gedruckt werden. Die Zeichen A bis D können als Start-/Stopp-Code in Groß- oder Kleinschreibweise gedruckt werden. Ist kein Start-/Stopp-Code vorhanden, tritt ein Fehler auf.
Seite 169: Beispielprogramme
Beginn der Daten für die vergrößerten Zeichen n = l oder L Die nach dem Parameter l oder L folgenden Daten werden als vergrößerte Zeichendaten interpretiert. Die Zeichendaten müssen mit dem Zeichen \ (5CH) enden, mit dem auch der gesamte Befehl abgeschlossen wird.
Seite 170: Anhang
Häufig gestellte Fragen (FAQs) Alles, was Sie für Ihren Drucker benötigen, finden Sie im Brother Solutions Center. Sie können dort die neuesten Treiber und Dienstprogramme für Ihre Drucker herunterladen, Antworten auf häufig gestellte Fragen und Tipps zur Problemlösung lesen sowie sich im Bereich Solutions über Lösungen besonderer Druckprobleme informieren.
Seite 171: Wichtige Informationen: Vorschriften
Der Sinn des Internationalen E Programms besteht darin, die Herstellung und Verbreitung NERGY stromsparender Büromaschinen zu fördern. TAR ® Als E Partner hat Brother Industries, Ltd. ermittelt, dass dieses Produkt die NERGY TAR ® Energiespar-Richtlininien des E Programms erfüllt. NERGY...
Seite 172: Iec 60825 Spezifikation (Nur 220-240 Volt Modell)
IEC 60825 Spezifikation (Nur 220-240 Volt Modell) Dieser Drucker ist gemäß der IEC 60825 Spezifikationen ein Laserprodukt der Klasse 1. In den Ländern, wo dies erforderlich ist, ist das folgende Etikett angebracht. CLASS 1 LASER PRODUCT APPAREIL À LASER DE CLASSE 1 LASER KLASSE 1 PRODUKT Dieser Drucker ist mit einer Laser-Diode der Klasse 3B ausgestattet, die in der Scannereinheit unsichtbare Laserstrahlen ausstrahlt.
Seite 173: Wichtig: Ihrer Sicherheit Zuliebe
WICHTIG: Ihrer Sicherheit zuliebe Für den sicheren Betrieb muss der Drucker mit dem mitgelieferten 3-adrigen Kabel an eine geerdete Steckdose angeschlossen werden. Jegliche mit diesem Drucker verwendeten Verlängerungskabel müssen ebenfalls ordnungsgemäß geerdet und mit den landesüblichen Steckern versehen sein. Fehlerhafte Verlängerungskabel können zu Personen- und Geräteschäden führen.
Seite 174: Eu-Konformitätserklärung
EU Konformitätserklärung Hersteller Brother Industries Ltd., 15-1, Naeshiro-cho, Mizuho-ku, Nagoya 467-8561, Japan Anlage Brother Corporation (Asia) Ltd. Brother Buji Nan Ling Factory, Gold Garden Ind., Nan Ling Village, Buji, Rong Gang, Shenzhen, China erklären hiermit, dass: Produktbeschreibung : Laserdrucker Produktbezeichnung...
Seite 175: Index
Koronadraht ..........5-7 Barcode-Steuerung ........A-8 Bedruckbarer Bereich ........1-8 Bestandteile des Druckers .....1-2 LCD (Display) ..........3-9 BRAdmin Professional ........2-19 LED-Anzeige (LED) ........3-8 Brother Solutions Center .......2-1 Lieferumfang ..........1-1 BR-Script ............2-1 BR-Script 3 Menü ........3-19 BR-Script 3 Modus ........3-23 Macintosh® ..........2-1 2-16 BR-Script Druckertreiber ......2-10...
Seite 176 PCL-Druckertreiber ........2-2 PrintServer für den Netzwerkbetrieb (NC-6100h) ..............4-3 Probleme bei BR-Script 3 ......6-23 Proprinter XL Modus ........3-23 PS-Druckertreiber ........2-1 2-10 RAM ............4-11 Registerkarte Zubehör ........2-8 Reprint-Taste .........3-2 RÜCKSETZ-MENÜ ........3-21 Schrift-Bibliothek (optional) ......4-15 Servicemeldungen ........6-3 Sichere Daten ..........3-5 Software ............2-19 Sonderzubehör ..........4-1 Speicher ............4-11 Speicher löschen ........3-16 SPEICHER-Daten .........3-5...
