Daikin EKMBUHCA3V3 Installationsanleitung Seite 7

Reserveheizung für außengeräte mit integrierten hydraulischen komponenten
Vorschau ausblenden Andere Handbücher für EKMBUHCA3V3:

Werbung

F1B
1 2 3 4 5 6 7
X15M

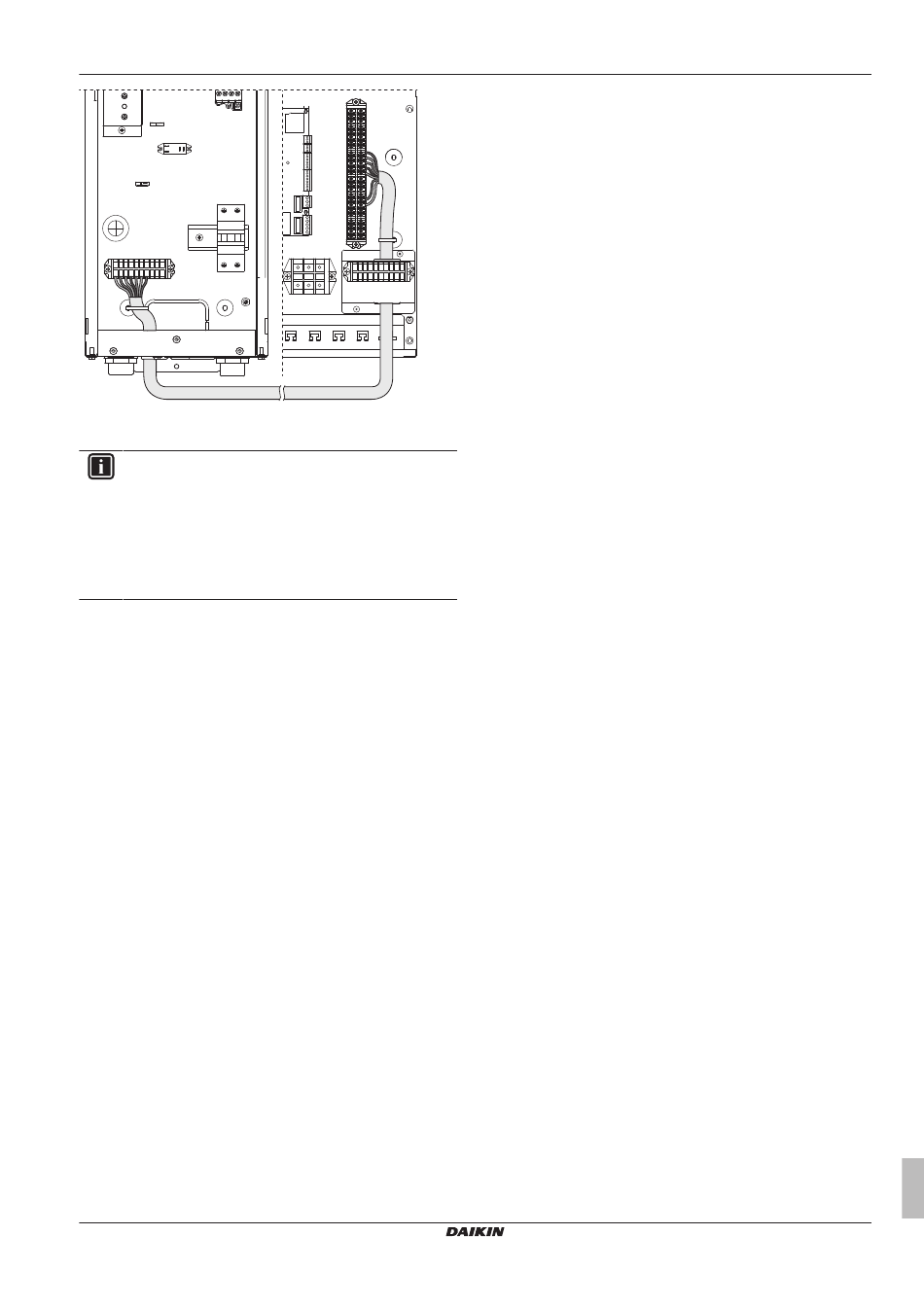

4 Das Kabel mit Kabelbindern an den Kabelbinderhalterungen
befestigen.
INFORMATION
▪ Details zu den Anschlüssen finden Sie im folgenden
Elektroschaltplan.
▪ Verwenden Sie ein mehradriges Kabel.
▪ Für den Reserveheizungs-Bausatz EKMBUHCA3V3 ist
es NICHT erforderlich, eine Verbindung zwischen der
Klemme X15M/6 der Reserveheizung und der Klemme
X2M/14 des Steuerungskastens herzustellen.
5
Starten des Systems
Anweisungen bezüglich der Konfiguration und Inbetriebnahme des
System und der Übergabe an den Benutzer finden Sie in der
Installationsanleitung des Außengeräts.
EKMBUHCA3V3 + EKMBUHCA9W1
Reserveheizung für Außengeräte mit integrierten hydraulischen
Komponenten
4P405547-1D – 2017.03
X2M
15
A4P
14
13
12
11
6
5
X1M
X8M
5 Starten des Systems
Installationsanleitung
7
