4 Installation

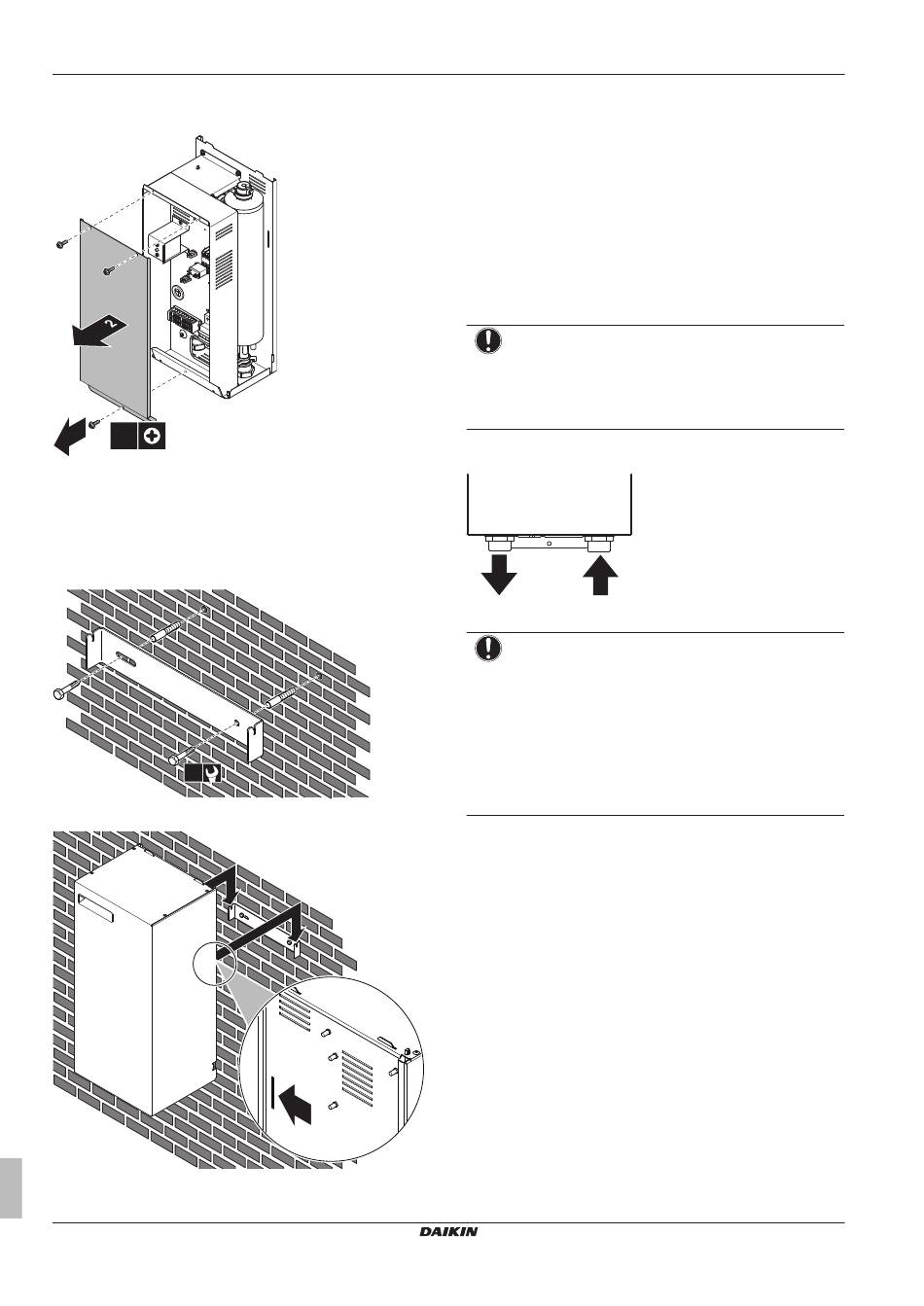

4.1.2 So öffnen Sie die Schaltkastenabdeckung
der Reserveheizung
1
3×
4.2 Montage der Reserveheizung
4.2.1 So installieren Sie die Reserveheizung
1 Befestigen Sie den Wandhalter mit M5-Schrauben an der
Wand.
2×
2 Hängen Sie die Reserveheizung am Wandhalter auf.
3 Markieren Sie die Position des Lochs an der Unterseite der
Reserveheizung.
Installationsanleitung
4
4 Nehmen Sie die Reserveheizung vom Wandhalter ab.
5 Bohren Sie ein Loch für die untere Schraube und setzen Sie
einen Stopfen ein.
6 Hängen Sie die Reserveheizung am Wandhalter auf. Stellen
Sie sicher, dass sie richtig befestigt ist.
7 Befestigen Sie das Unterteil der Reserveheizung mit einer M5-
Schraube an der Wand.
4.3 Anschließen der Wasserleitungen
4.3.1 So schließen Sie die Wasserleitung an die
Reserveheizung an
HINWEIS
Üben Sie beim Anschließen der Rohrleitung KEINE
übermäßige Kraft aus. Eine Verformung von Rohrleitungen
kann zu einer Fehlfunktion des Geräts führen. Stellen Sie
sicher, dass das Anzugsdrehmoment 30 N•m NICHT
überschreitet.
1 Schließen Sie die Wasserleitung (bauseitig bereitzustellen) an
den Wasserein- und -auslass der Reserveheizung an.
b
a
a Wassereinlass
b Wasserauslass
HINWEIS
Wenn die Reserveheizung in einem umkehrbaren System
(Heizen+Kühlen) installiert ist und die unten aufgeführten
Bedingungen erfüllt
Kondensation in der Reserveheizung auftreten. Um einen
Ablauf für das Kondensat sicherzustellen, installieren Sie
den Ventilsatz EKMBHBP1. Installieren Sie KEINEN
anderen Ventil-Bausatz
Installationsanweisungen finden Sie im Referenzhandbuch
für den Monteur und in der mit dem Ventilsatz
mitgelieferten Dokumentation.
Reserveheizung für Außengeräte mit integrierten hydraulischen
sind (siehe Abbildung), kann
als EKMBHBP1.
EKMBUHCA3V3 + EKMBUHCA9W1
Komponenten
4P405547-1D – 2017.03
