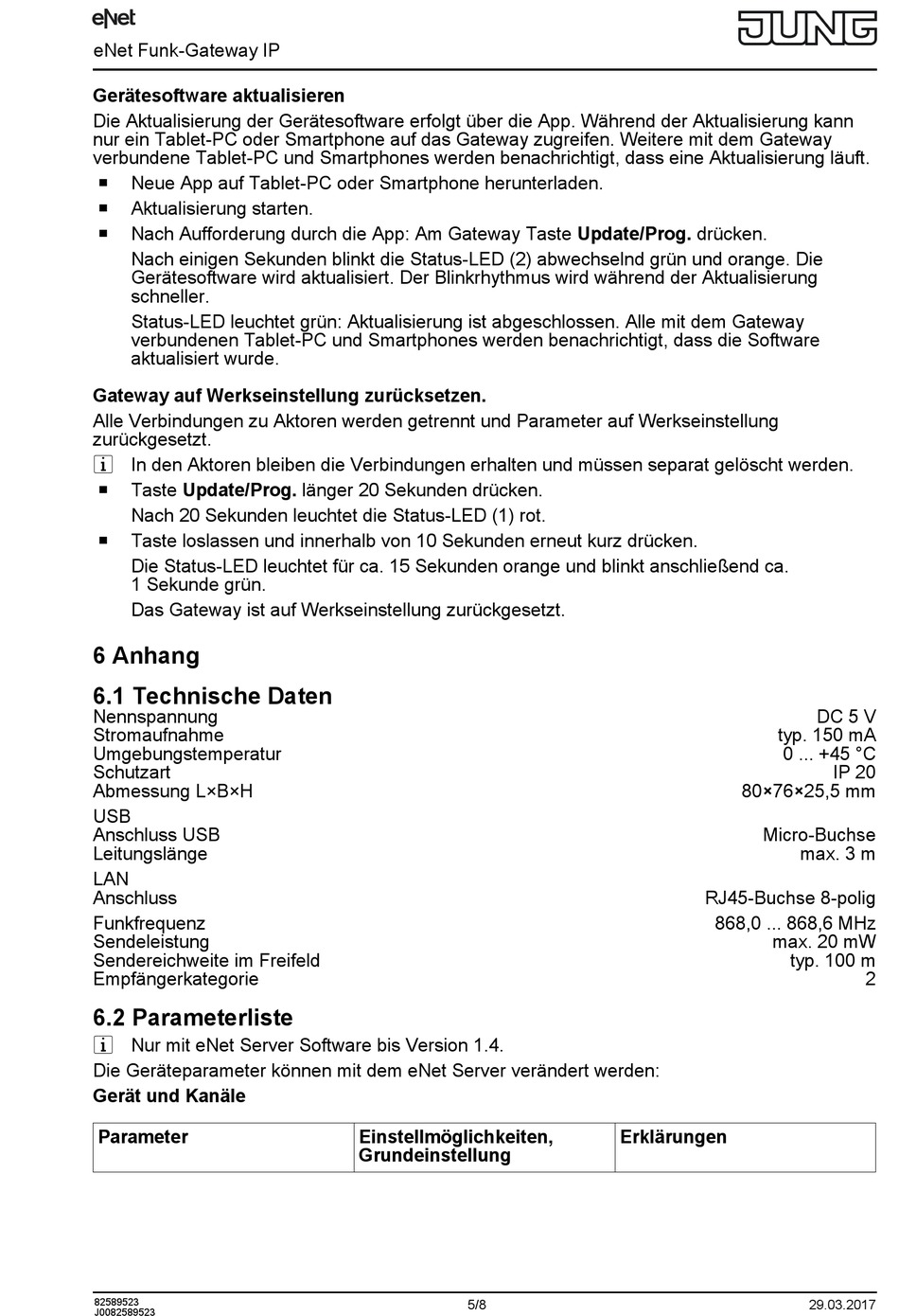

Jung eNet Bedienungsanleitung Seite 5

eNet Funk-Gateway IP
Gerätesoftware aktualisieren
Die Aktualisierung der Gerätesoftware erfolgt über die App. Während der Aktualisierung kann
nur ein Tablet-PC oder Smartphone auf das Gateway zugreifen. Weitere mit dem Gateway
verbundene Tablet-PC und Smartphones werden benachrichtigt, dass eine Aktualisierung läuft.
o Neue App auf Tablet-PC oder Smartphone herunterladen.
o Aktualisierung starten.
o Nach Aufforderung durch die App: Am Gateway Taste Update/Prog. drücken.
Nach einigen Sekunden blinkt die Status-LED (2) abwechselnd grün und orange. Die
Gerätesoftware wird aktualisiert. Der Blinkrhythmus wird während der Aktualisierung
schneller.
Status-LED leuchtet grün: Aktualisierung ist abgeschlossen. Alle mit dem Gateway
verbundenen Tablet-PC und Smartphones werden benachrichtigt, dass die Software
aktualisiert wurde.
Gateway auf Werkseinstellung zurücksetzen.
Alle Verbindungen zu Aktoren werden getrennt und Parameter auf Werkseinstellung
zurückgesetzt.
i In den Aktoren bleiben die Verbindungen erhalten und müssen separat gelöscht werden.
o Taste Update/Prog. länger 20 Sekunden drücken.
Nach 20 Sekunden leuchtet die Status-LED (1) rot.
o Taste loslassen und innerhalb von 10 Sekunden erneut kurz drücken.
Die Status-LED leuchtet für ca. 15 Sekunden orange und blinkt anschließend ca.
1 Sekunde grün.
Das Gateway ist auf Werkseinstellung zurückgesetzt.
6 Anhang
6.1 Technische Daten
Nennspannung
Stromaufnahme
Umgebungstemperatur
Schutzart
Abmessung L×B×H
USB
Anschluss USB
Leitungslänge
LAN
Anschluss
Funkfrequenz
Sendeleistung
Sendereichweite im Freifeld
Empfängerkategorie
6.2 Parameterliste
i Nur mit eNet Server Software bis Version 1.4.
Die Geräteparameter können mit dem eNet Server verändert werden:
Gerät und Kanäle
Parameter
82589523
J0082589523
Einstellmöglichkeiten,
Grundeinstellung
5/8
typ. 150 mA
0 ... +45 °C
80×76×25,5 mm
Micro-Buchse
RJ45-Buchse 8-polig
868,0 ... 868,6 MHz
max. 20 mW
Erklärungen
DC 5 V
IP 20
max. 3 m
typ. 100 m
2
29.03.2017
