eNet Funk-Gateway IP
eNet Funk-Gateway IP
Art.-Nr. : FM-GATE-IP
Bedienungsanleitung
1 Sicherheitshinweise
Montage und Anschluss elektrischer Geräte dürfen nur durch Elektrofachkräfte
erfolgen.
Schwere Verletzungen, Brand oder Sachschäden möglich. Anleitung vollständig lesen
und beachten.
Die Funk-Übertragung erfolgt auf einem nicht exklusiv verfügbaren Übertragungsweg
und ist daher nicht geeignet für Anwendungen aus dem Bereich der Sicherheitstechnik,
wie z. B. Not-Aus, Notruf.
Diese Anleitung ist Bestandteil des Produktes und muss beim Endkunden verbleiben.

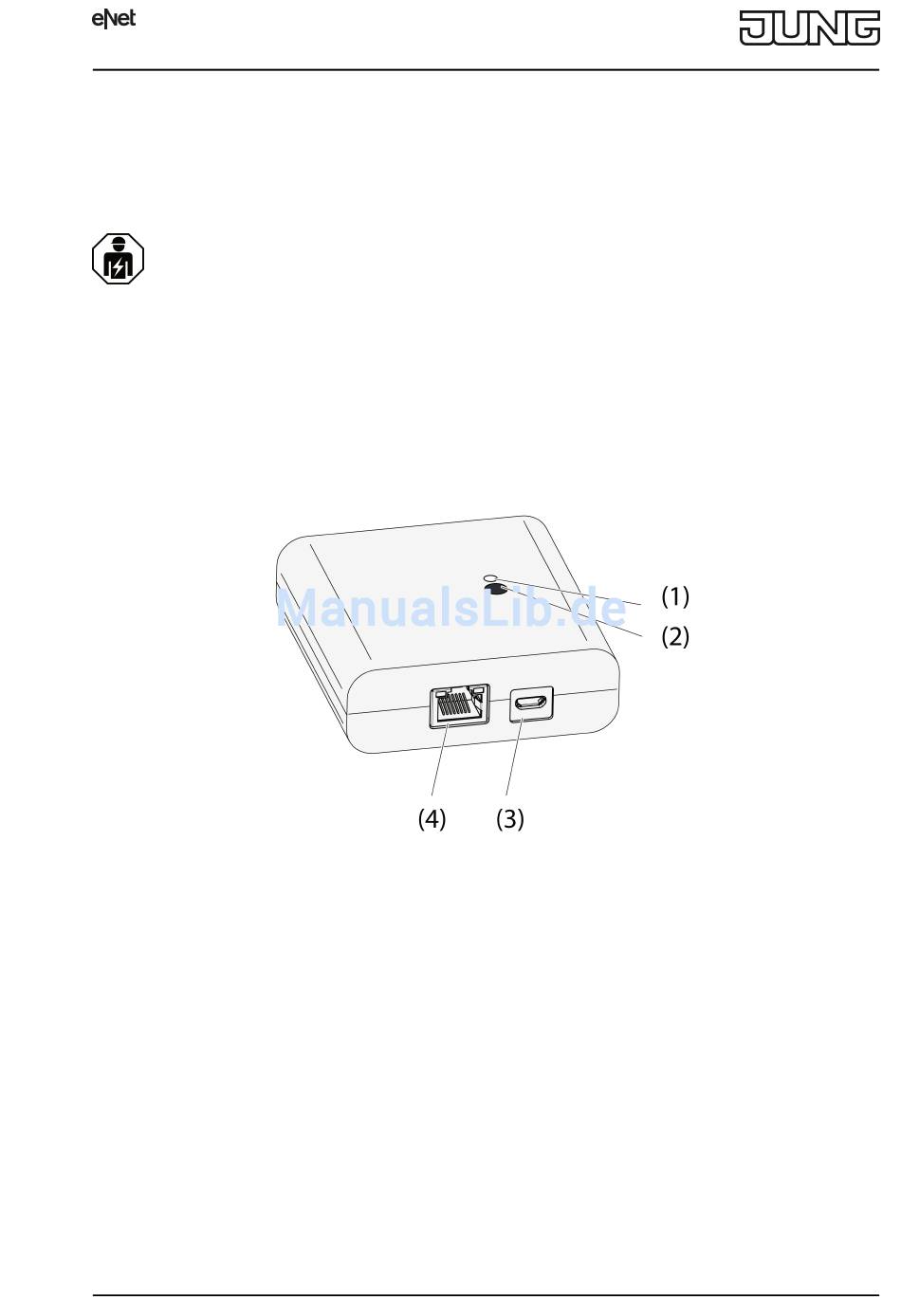

2 Geräteaufbau
(1) Status-LED
(2) Taste Update/Prog.
(3) USB-Anschluss für Spannungsversorgung
(4) Ethernet-Anschluss
3 Funktion
Rechtlicher Hinweis
Dieses Produkt enthält Open-Source-Softwarekomponenten, die den Bedingungen der
Urheberrechtsvermerke und/oder Lizenzvereinbarungen Dritter unterliegen. Siehe bitte
beigefügte "Lizenzinformationen" für Einzelheiten.
Bestimmungsgemäßer Gebrauch
-
Gateway für die Bedienung von eNet Schalt-, Dimm- und Jalousieaktoren mittels Tablet-PC
oder Smartphone
-
Betrieb mit USB-Spannungsversorgung
82589523
J0082589523
Bild 1: Gateway
1/8
29.03.2017
Werbung
Verwandte Anleitungen für Jung eNet
Inhaltszusammenfassung für Jung eNet
- Seite 1 Dieses Produkt enthält Open-Source-Softwarekomponenten, die den Bedingungen der Urheberrechtsvermerke und/oder Lizenzvereinbarungen Dritter unterliegen. Siehe bitte beigefügte “Lizenzinformationen” für Einzelheiten. Bestimmungsgemäßer Gebrauch Gateway für die Bedienung von eNet Schalt-, Dimm- und Jalousieaktoren mittels Tablet-PC oder Smartphone Betrieb mit USB-Spannungsversorgung 82589523 29.03.2017...
-
Seite 2: Bedienung
Zwangsführungsfunktion Master-Dimmfunktion Zusatzfunktionen mit eNet Server: Bediensperren Repeaterfunktion Fehlerspeicher auslesen i Nur mit eNet Server Software bis Version 1.4. Funktion der Status-LED (1) im Betrieb LED leuchtet grün Betriebsbereit LED blinkt grün Gateway bezieht die IP-Adresse vom Router LED leuchtet grün, abwechselnd 5 Sekunden... - Seite 3 Funk-Gateway IP 5 Informationen für Elektrofachkräfte 5.1 Montage und elektrischer Anschluss Wandhalterung montieren Bild 2: Lochabstand Wandhalterung Für eine gute Übertragungsqualität ausreichend Abstand zu möglichen Störquellen halten, z. B. metallische Flächen, Mikrowellenöfen, Hifi- und TV-Anlagen, Vorschaltgeräte oder Transformatoren. Wandhalterung mit Senkkopfschrauben befestigen und Gateway in die Wandhalterung schieben.
- Seite 4 Elektrischer Schlag kann zum Tod führen. Während der Inbetriebnahme die spannungsführenden Teile an Funk-Sendern und -Aktoren und in deren Umgebung abdecken. i Das Gateway kann alternativ zur hier beschriebenen Inbetriebnahme auch mit eNet Server in Betrieb genommen werden. Tablet-PC oder Smartphone mit Gateway verbinden Tablet-PC oder Smartphone mit WLAN-Router verbinden.
- Seite 5 868,0 ... 868,6 MHz Sendeleistung max. 20 mW Sendereichweite im Freifeld typ. 100 m Empfängerkategorie 6.2 Parameterliste i Nur mit eNet Server Software bis Version 1.4. Die Geräteparameter können mit dem eNet Server verändert werden: Gerät und Kanäle Parameter Einstellmöglichkeiten, Erklärungen Grundeinstellung 82589523 29.03.2017...
- Seite 6 Der Kanal arbeitet als Wippe/Szene Kanaltaste. Szene Der Kanal arbeitet als Szenentaste. Unbenutzt Der Kanal wird nicht in der eNet SMART HOME app angezeigt und ist für die Verwendung in der Inbetriebnahmeoberfläche gesperrt. Betriebsart App-Verwendung, Einstellung, mit welcher Art Aussperrschutz, Szene ein Szenenkanal belegt Zwangsführung...
-
Seite 7: Hilfe Im Problemfall
Funk-Gateway IP Repeatermodus Ein, Aus Das Gerät kann, zusätzlich zu Grundeinstellung: Aus seinen anderen Funktionen, als Repeater eingesetzt werden. Bei der Einstellung "Ein" wiederholt das Gerät alle empfangenen Telegramme. Erweiterte Kanaleinstellungen Parameter Einstellmöglichkeiten, Erklärungen Grundeinstellung Manuelle Inbetriebnahme Ein, Aus Sperrt für den Gerätekanal die... -
Seite 8: Gewährleistung
App: Apple App Store Android App: Google Play Store 6.5 Konformität Hiermit erklärt Albrecht Jung GmbH & Co. KG, dass der Funkanlagentyp Art.-Nr. FM-GATE-IP der Richtlinie 2014/53/EU entspricht. Die vollständige Artikelnummer finden Sie auf dem Gerät. Der vollständige Text der EU-Konformitätserklärung ist unter der folgenden Internetadresse verfügbar: www.jung.de/ce...
