KTR Kupplungstechnik
GmbH
D-48407 Rheine

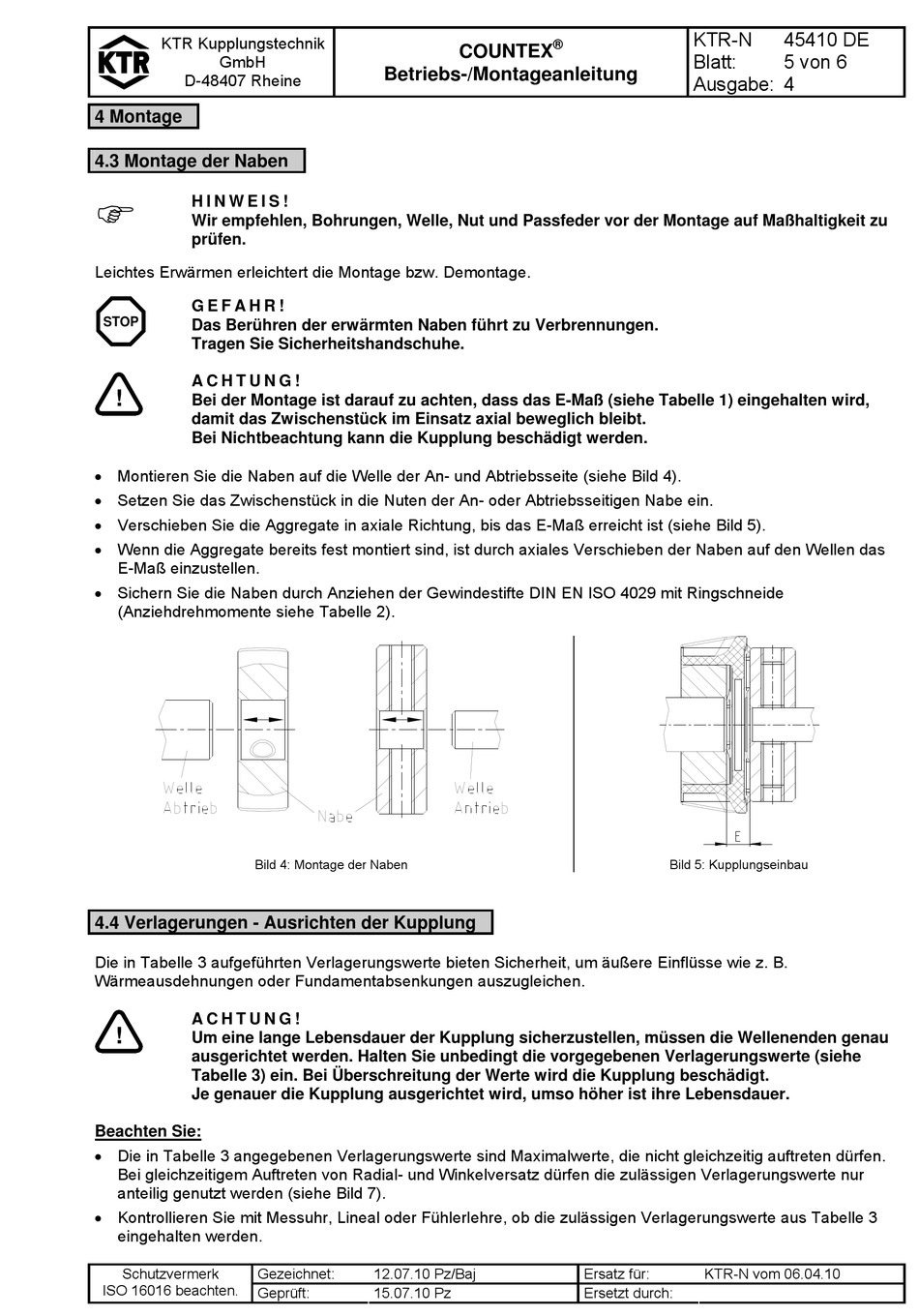

4 Montage

4.3 Montage der Naben

H I N W E I S !
Wir empfehlen, Bohrungen, Welle, Nut und Passfeder vor der Montage auf Maßhaltigkeit zu
prüfen.
Leichtes Erwärmen erleichtert die Montage bzw. Demontage.
G E F A H R !
STOP
Das Berühren der erwärmten Naben führt zu Verbrennungen.
Tragen Sie Sicherheitshandschuhe.
A C H T U N G !
!
Bei der Montage ist darauf zu achten, dass das E-Maß (siehe Tabelle 1) eingehalten wird,
damit das Zwischenstück im Einsatz axial beweglich bleibt.
Bei Nichtbeachtung kann die Kupplung beschädigt werden.
 Montieren Sie die Naben auf die Welle der An- und Abtriebsseite (siehe Bild 4).
 Setzen Sie das Zwischenstück in die Nuten der An- oder Abtriebsseitigen Nabe ein.
 Verschieben Sie die Aggregate in axiale Richtung, bis das E-Maß erreicht ist (siehe Bild 5).
 Wenn die Aggregate bereits fest montiert sind, ist durch axiales Verschieben der Naben auf den Wellen das
E-Maß einzustellen.
 Sichern Sie die Naben durch Anziehen der Gewindestifte DIN EN ISO 4029 mit Ringschneide
(Anziehdrehmomente siehe Tabelle 2).
Bild 4: Montage der Naben
4.4 Verlagerungen - Ausrichten der Kupplung
Die in Tabelle 3 aufgeführten Verlagerungswerte bieten Sicherheit, um äußere Einflüsse wie z. B.
Wärmeausdehnungen oder Fundamentabsenkungen auszugleichen.
A C H T U N G !
!
Um eine lange Lebensdauer der Kupplung sicherzustellen, müssen die Wellenenden genau
ausgerichtet werden. Halten Sie unbedingt die vorgegebenen Verlagerungswerte (siehe
Tabelle 3) ein. Bei Überschreitung der Werte wird die Kupplung beschädigt.
Je genauer die Kupplung ausgerichtet wird, umso höher ist ihre Lebensdauer.
Beachten Sie:
 Die in Tabelle 3 angegebenen Verlagerungswerte sind Maximalwerte, die nicht gleichzeitig auftreten dürfen.
Bei gleichzeitigem Auftreten von Radial- und Winkelversatz dürfen die zulässigen Verlagerungswerte nur
anteilig genutzt werden (siehe Bild 7).
 Kontrollieren Sie mit Messuhr, Lineal oder Fühlerlehre, ob die zulässigen Verlagerungswerte aus Tabelle 3
eingehalten werden.
Schutzvermerk
Gezeichnet:
ISO 16016 beachten.
Geprüft:
COUNTEX
Betriebs-/Montageanleitung
12.07.10 Pz/Baj
15.07.10 Pz
KTR-N
®
Blatt:
Ausgabe:
Bild 5: Kupplungseinbau
Ersatz für:
KTR-N vom 06.04.10
Ersetzt durch:
45410 DE
5 von 6
