3 Lagerung

Die Kupplungen werden konserviert ausgeliefert und können an einem überdachten, trockenen Ort bis zu
6 - 9 Monate gelagert werden.
A C H T U N G !
!
Feuchte Lagerräume sind ungeeignet.
Es ist darauf zu achten, dass keine Kondensation entsteht. Die relative Luftfeuchtigkeit liegt
am günstigsten unter 65%.

4 Montage

®
Die RUFLEX -Rutschnabe wird montiert geliefert.

4.1 Bauteile RUFLEX

Bauteil Stückzahl
1 1
2 1
3 1
4 1
5 s. Tabelle 3 Tellerfeder

4.2 Montage (Allgemein)

H I N W E I S !
Wir empfehlen, Bohrungen, Welle, Nut und Passfeder vor der Montage auf Maßhaltigkeit zu
prüfen.
• Achten Sie auf den technisch einwandfreien Zustand der RUFLEX
• Reinigen Sie die Gleitflächen der Nabe, des Antriebsteils, der Druckscheibe und der Reibbeläge von
Schmutz, Öl und Fett.
• Sichern Sie die Rutschnabe durch einen Gewindestift DIN EN ISO 4029 mit verzahnter Ringschneide oder
einer Endscheibe gegen axiales Verschieben auf der Welle.
A C H T U N G !
!
Verschmutzte Gleitflächen beeinträchtigen die Funktion der Rutschnabe.
Schutzvermerk Gezeichnet:
ISO 16016 beachten.
Geprüft:
RUFLEX
mit klemmbarer Einstellmutter
Betriebs-/Montageanleitung
®
-Rutschnabe
Benennung
Nabe
Druckring
klemmbare Einstellmutter
Klemmschraube

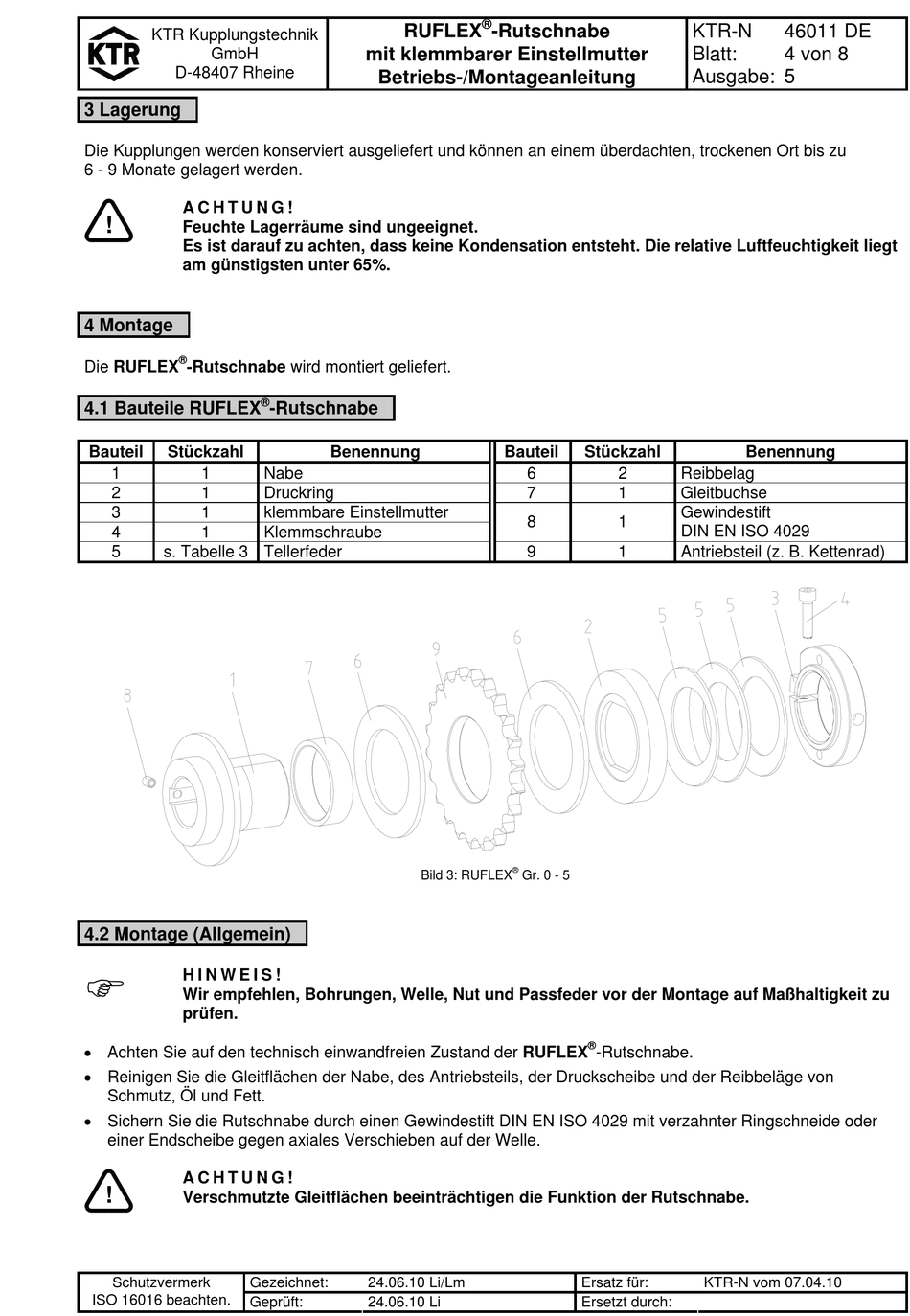

Bild 3: RUFLEX
24.06.10 Li/Lm
24.06.10 Li
®
-Rutschnabe
Bauteil Stückzahl
6 2
7 1
8 1
9 1
®
Gr. 0 - 5
®
-Rutschnabe.
Ersatz für:
Ersetzt durch:
KTR-N 46011 DE
Blatt: 4 von 8
Ausgabe: 5
Benennung
Reibbelag
Gleitbuchse
Gewindestift
DIN EN ISO 4029
Antriebsteil (z. B. Kettenrad)
