KTR Kupplungstechnik
GmbH
D-48407 Rheine
1 Technische Daten
Tabelle 1:
Drehmoment
®
COUNTEX
Größe
1)
T
KN
6
0,3
14
1,0
Einsatztemperatur -40 °C bis +160 °C.
1)
T
= Kupplungsnenndrehmoment, welches unter Berücksichtigung der zulässigen Verlagerungen
KN
dauernd übertragen werden kann.
2)
T
= Kupplungsmaximalmoment, das während der gesamten Lebensdauer der Kupplung unter
K max.
Berücksichtigung der zulässigen Verlagerungen als schwellende Beanspruchung ≥ 10
als wechselnde Beanspruchung 510
2 Hinweise
2.1 Allgemeine Hinweise
Lesen Sie diese Montageanleitung sorgfältig durch, bevor Sie die Kupplung in Betrieb nehmen.
Achten Sie besonders auf die Sicherheitshinweise!
Die Montageanleitung ist Teil Ihres Produktes. Bewahren Sie diese sorgfältig und in der Nähe der Kupplung auf.
Das Urheberrecht dieser Montageanleitung verbleibt bei der KTR Kupplungstechnik GmbH.
2.2 Sicherheits- und Hinweiszeichen
STOP
G E F A H R !
!
A C H T U N G !
H I N W E I S !
Schutzvermerk
Gezeichnet:
ISO 16016 beachten.
Geprüft:
Betriebs-/Montageanleitung

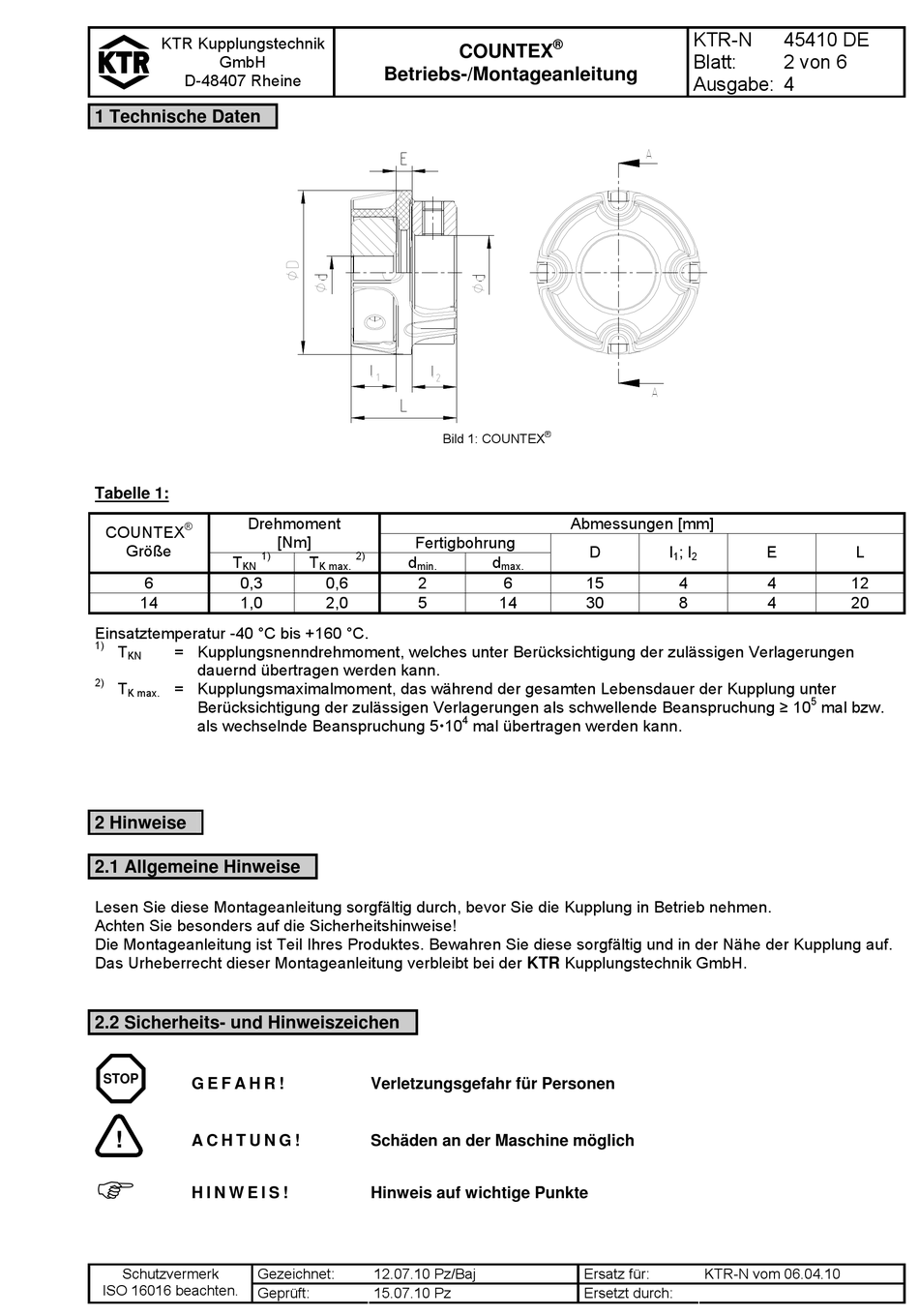

Bild 1: COUNTEX
[Nm]
Fertigbohrung
2)
T
d
K max.
min.
0,6
2
2,0
5
Verletzungsgefahr für Personen
Schäden an der Maschine möglich
Hinweis auf wichtige Punkte
12.07.10 Pz/Baj
15.07.10 Pz
®
COUNTEX
®
Abmessungen [mm]
D
d
max.
6
15
14
30
4
mal übertragen werden kann.
Ersatz für:
Ersetzt durch:
KTR-N
45410 DE
Blatt:
2 von 6
Ausgabe:
4
l
; l
E
1
2
4
4
8
4
5
mal bzw.
KTR-N vom 06.04.10
L
12
20
