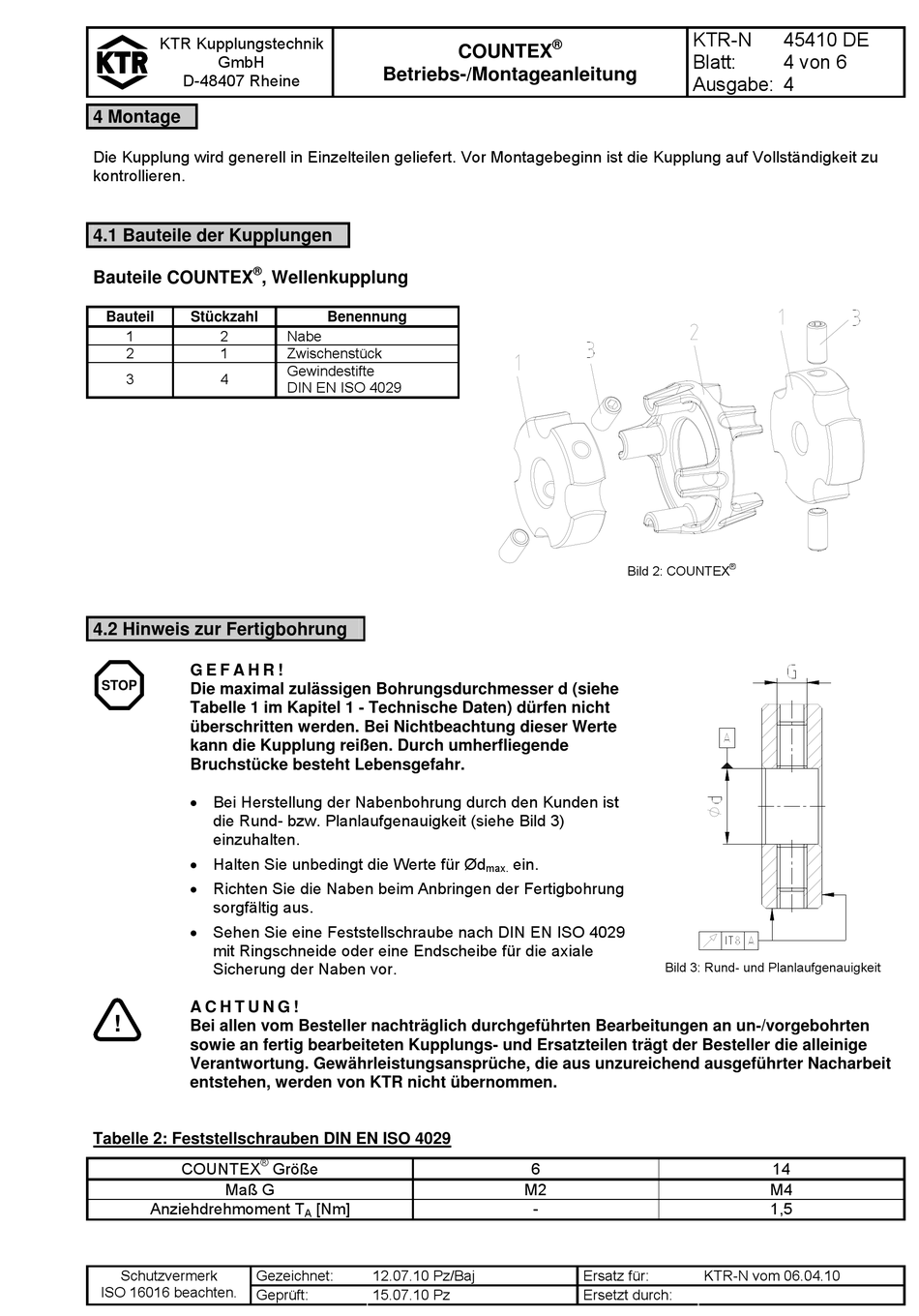

4 Montage
Die Kupplung wird generell in Einzelteilen geliefert. Vor Montagebeginn ist die Kupplung auf Vollständigkeit zu
kontrollieren.

4.1 Bauteile der Kupplungen

®
Bauteile COUNTEX , Wellenkupplung
Bauteil Stückzahl
1 2
2 1
3 4

4.2 Hinweis zur Fertigbohrung

G E F A H R !
STOP
Die maximal zulässigen Bohrungsdurchmesser d (siehe
Tabelle 1 im Kapitel 1 - Technische Daten) dürfen nicht
überschritten werden. Bei Nichtbeachtung dieser Werte
kann die Kupplung reißen. Durch umherfliegende
Bruchstücke besteht Lebensgefahr.
 Bei Herstellung der Nabenbohrung durch den Kunden ist
die Rund- bzw. Planlaufgenauigkeit (siehe Bild 3)
einzuhalten.
 Halten Sie unbedingt die Werte für Ød
 Richten Sie die Naben beim Anbringen der Fertigbohrung
sorgfältig aus.
 Sehen Sie eine Feststellschraube nach DIN EN ISO 4029
mit Ringschneide oder eine Endscheibe für die axiale
Sicherung der Naben vor.
A C H T U N G !
!
Bei allen vom Besteller nachträglich durchgeführten Bearbeitungen an un-/vorgebohrten
sowie an fertig bearbeiteten Kupplungs- und Ersatzteilen trägt der Besteller die alleinige
Verantwortung. Gewährleistungsansprüche, die aus unzureichend ausgeführter Nacharbeit
entstehen, werden von KTR nicht übernommen.
Tabelle 2: Feststellschrauben DIN EN ISO 4029
®
COUNTEX
Maß G
Anziehdrehmoment T
Schutzvermerk Gezeichnet:
ISO 16016 beachten.
Geprüft:
Betriebs-/Montageanleitung
Benennung
Nabe
Zwischenstück
Gewindestifte
DIN EN ISO 4029
Größe
[Nm]
A
12.07.10 Pz/Baj
15.07.10 Pz
®
COUNTEX
Bild 2: COUNTEX
ein.
max.
6
M2
-
Ersatz für:
Ersetzt durch:
KTR-N 45410 DE
Blatt: 4 von 6
Ausgabe: 4
®
Bild 3: Rund- und Planlaufgenauigkeit
14
M4
1,5
