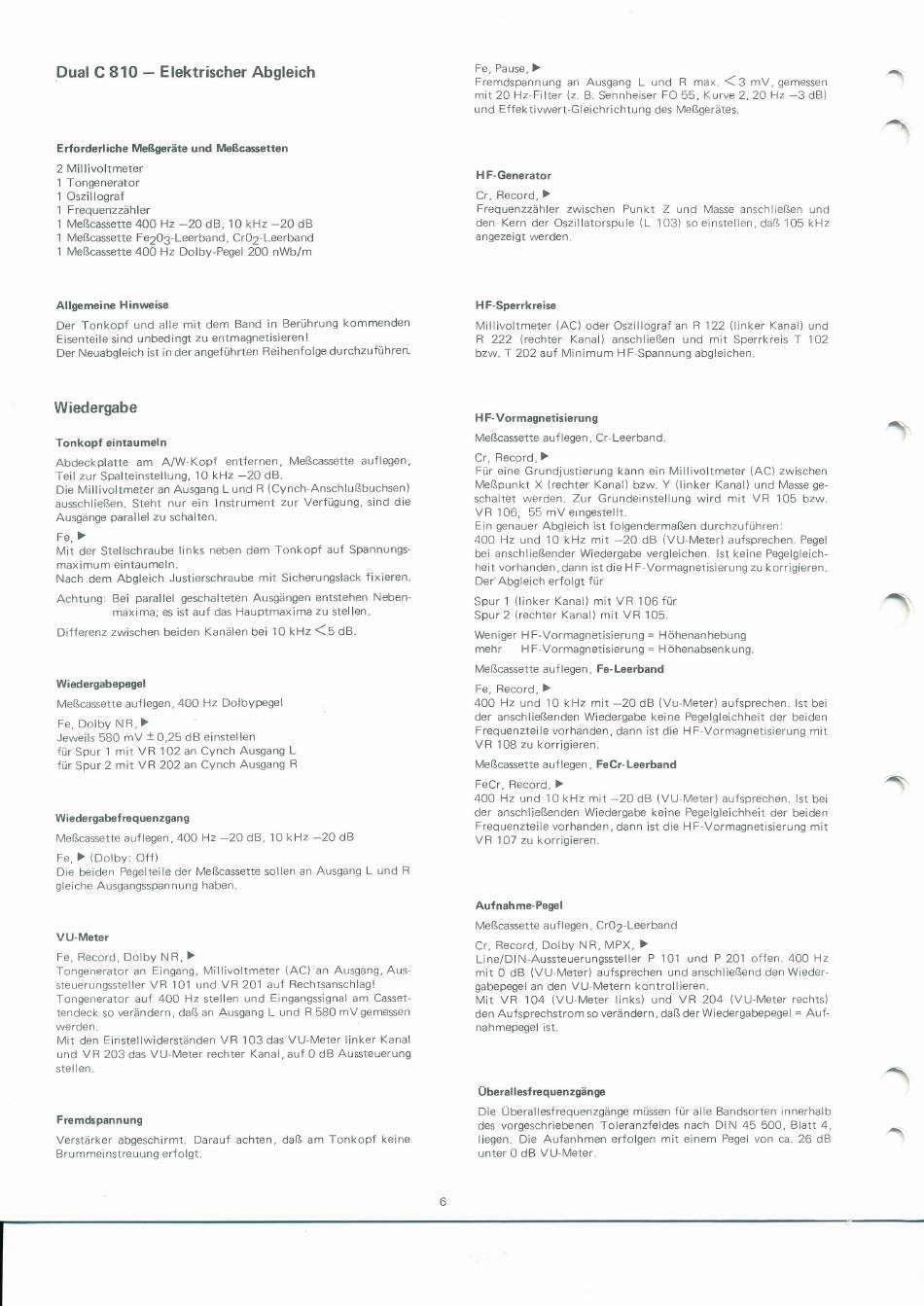

Dual C 810 Serviceanleitung Seite 6

Dual
C
810 - Elektrischer Abgleich
Erforderliche
Meßgeräte
und lVleßcasetten
Millivoltmeter
Tongenerator
Oszillograf
Frequenzzähler
Meßcassette
4oo Hz
-2o
dB,
1O
kHz
-20
dB
Meßcassette
Fe203-Leerband, Cr02-Leerband
Meßcassette
400 Hz Dolby-Pegel 200
nWb/m
Allgemeine Hinweise
Der
Tonkopf und alle
mit
dem Band
in
Berührung kommenden
Eisenteile sind unbedingt zu entmagnetisieren
!
Der Neuabgleich ist in der
angeführten Reihenfolge durchzuführen.
Wiedergabe
Tonkopf
eintaumeln
Abdeckplatte
am A/W-Kopf entfernen, Meßcassette auflegen,
Teil zur Spalteinstellung,
1O
kHz
-2O
dB.
Die
Millivoltmeter
an Ausgang L
und
R
(Cynch-Anschlußbuchsen)
ausschließen.
Steht nur
ein
lnstrument
zur
Verfügung,
sind die
Ausgänge
parallel zu schalten.
Fe,
)
Mit
der Stellschraube
links
neben dem
Tonkopf auf
Spannungs-
maximum eintaumeln.
Nach dem
Abgleich Justierschraube
mit
Sicherungslack
fixieren.
Achtung:
Bei parallel geschalteten Ausgängen entstehen
Neben-
maxima;
es
ist
auf
das
Hauptmaxima zu stellen.
Differenz zwischen beiden Kanälen
bei
1O
kHz
(S
Og.
Wiedergabepegel
Meßcassette
auflegen,
400 Hz Dolbypegel
Fe, Dolby
N
R.
)
Jeweils
58o mV
I
o,25 dB einstellen
für Spur 1
mit VR
1O2
an Cynch Ausgang L
für Spur
2 mit VR
2O2
an Cynch Ausgang
R
Wiedergabef requenzgan g
Meßcassette auflegen
,
4OO
Hz
-2O
dB,
1
0
k
Hz
-2O
dB
Fe,
)
19o15u 61t,
Die
beiden Pegelteile der Meßcassette
sollen an Ausgang
L und
R
gleiche
Ausgangsspannung haben.
VU-Meter
Fe, Record,
Dolby NR,
)
Tongenerator an Eingang,
Millivoltmeter
(AC) an
Ausgang. Aus-
steuerungssteller
VR
101
und VR
2O1
auf Rechtsanschlag!
Tongenerator
auf 400
Hz stellen
und
Eingangssignal
am
Casset-
tendeck
so
verändern,
daß
an Ausgang
L und
R
580 mV gemessen
werden.
Mit
den Einstellwiderständen VR 103
das
VU-Meter linker
Kanal
und VR 203
das
VU-Meter rechter Kanal, auf
O
dB Aussteuerung
stellen
.
Fremdspannung
Verstärker abgeschirmt. Darauf achten, daß am
Tonkopf
keine
Brummei nstreu ung erf
olgt.
Fe,
Pause,
)
Fremdspannung
an
Ausgang
L und R
max.
(3
mV,
gemessen
mit 20 Hz-Filter (2. B.
Sennheiser FO
55,
Kurve
2,20
Hz
-3
dB)
u
nd
Ef
fekti
vwert-G leichri chtu ng des Meßgerätes.
H
F-Generator
Cr,
Record,
)
Frequenzzähler zwischen
Punkt
den Kern der Oszillatorspule
(L
angezeigt
werden.
Z
und
Masse anschließen
und
'1 03)
so
einstellen, daß
I05
kHz
H
F-Sperrkreise
Millivoltmeter
(AC) oder Oszillograf
an R
122 (linker
Kanal)
und
R
222
(rechter
Kanal)
anschließen
und
mit
Sperrkieis
T
102
bzw.f
2O2
auf Minimum
HF-Spannung abgleichen.
H
F-Vormagnetisierung
Meßcassette
auf
legen, Cr-Leerband.
Cr, Record,
)
Für eine
Grundjustierung kann ein Millivoltmeter
(AC)
zwischen
Meßpunkt X
(rechter Kanal) bzw.
Y
(linker
Kanal)
und
Masse ge-
schaltet werden.
Zur
Grundeinstellung wird
mit
VR 105
bzw.
VR 106, 55
mV erngestellt.
Ein genauer Abgleich ist folgendermal3en durchzuführen:
4OO
Hz
und
10 kHz
mit
-20
dB
(VU-Meter) aufsprechen.
Pegel
bei anschließender Wiedergabe vergleichen.
lst
keine Pegelgleich-
heit
vorhanden, dann
ist die H
F-Vormagnetisierung zu korrigieren.
Der'Abgleich
erfolgt für
Spur
1
(linker
Kanal)
mit VR
1O6
für
Spur
2
(rechter Kanal)
mit VR
105.
Weniger
HF-Vormagnetisierung = Höhenanhebung
mehr
HF-Vormagnetisierung=
Höhenabsenkung.
Meßcassette auf
legen,
Fe-
Leerband
Fe, Record,
)
4OO
Hz und 10 kHz mit
-20
dB
(Vu-Meter) aufsprechen. lst
bei
der anschließenden Wiedergabe keine Pegelgleichheit der
beiden
Frequenzteile vorhanden, dann ist die
HF-Vormagnetisierung
mit
VR
i08
zu korrigieren.
Meßcassette auf
legen,
FeCr-
Leerband
FeCr, Record,
)
4OO
Hz
und
1O
kHz mil
-2O
dB
(VU-Meter) aufsprechen.
lst
bei
der anschließenden Wiedergabe keine Pegelgleichheit der
beiden
Frequenzteile vorhanden, dann ist
die
H
F-Vormagnetisierung mit
VR
107 zu korrigieren.
Aufnahme-Pegel
Meßcassette
auf
legen,
Cr02-Leerband
Cr, Record,
Dolby NR, MPX,
>
Line/DlN-Aussteuerungssteller
P 101 und
P
201 offen. 400
Hz
mit
O
dB
(VU-Meter)
aufsprechen und anschließend den Wieder-
gabepegel an den VU-Metern
kontrollieren.
Mit
VF
104
(VU-Meter links) und VR
2O4
{VU-Meter rechts)
den
Aufsprechstrom
so
verändern, daß
der
Wiedergabepegel =
Auf-
nahmepegel ist.
Überallesf requenzgängB
Die
Überallesfrequenzgänge müssen
für alle Bandsorten innerhalb
des vorgeschriebenen Toleranzfeldes
nach
DIN 45
50O,
Blatt
4,
liegen. Die Aufanhmen erfolgen mit einem
Pegel
von
ca.
26
dB
unter 0 dB VU-Meter.
^
^\
t
-
,\
-
t
