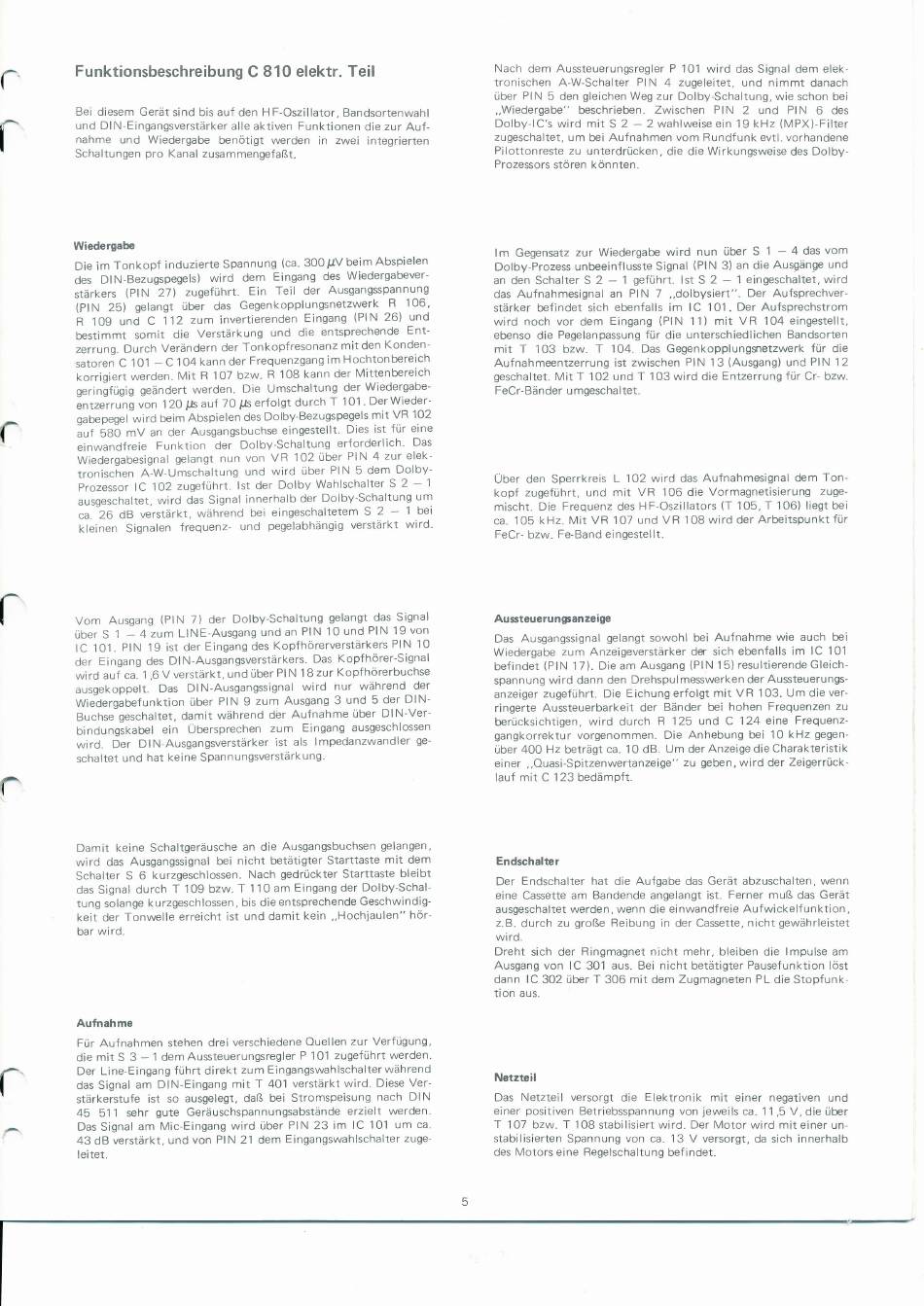

Dual C 810 Serviceanleitung Seite 5

r
Funktionsbeschreibung
C
810 elektr. Teil
Bei diesem Gerät sind
bis
auf
den
H
F-Oszillator, Bandsortenwahl
und
DIN-Eingangsverstärker alle aktiven Funktionen
die zur Auf-
nahme
und
Wiedergabe benötigt
werden
in
zwei
integrierten
Schaltungen
pro
Kanal
zusammengefaßt.
Damit keine Schaltgeräusche an
die
Ausgangsbuchsen gelangen,
wird
das Ausgangssignal
bei
nicht betätigter Starttaste
mit
dem
Schalter
S
6 kurzgeschlossen. Nach gedrückter
Starttaste bleibl
das Signal
durch
T
109 bzw.
T
1
l0
am
Eingang
der Dolby-Schal-
tun
g solan
ge
k
urzgesch
lossen, bis die
entsprechende Geschwindig-
keit der Tonwelle erreicht
ist
und
damit kein ,,Hochjaulen" hör'
bar
wird.
Aufnahme
Für Aufnahmen stehen
drei
verschiedene
Ouellen
zur Verfügung'
die
mit
S
3
- 1
dem
Aussteuerungsregler P
101 zugeführt werden.
Der Line-Eingang
führt
direkt zum Eingangswahlschalter während
das Signal
am DIN-Eingang
mit T
401 verstärkt
wird.
Diese Ver-
stärkerstufe
ist
so ausgelegt,
daß bei
Stromspeisung
nach DIN
45
51
1
sehr
gute
Geräuschspannungsabstände
erzielt
werden.
Das
Signal
am
Mic-Eingang
wird
über
PIN 23
im lC
i01
um
ca.
43 dB
verstärkt, und
von PIN
2l
dem Eingangswahlschalter
zuge-
leitet.
Nach dem Aussteuerungsregler P 101 wird
das Signal dem elek-
tronischen A-W-Schalter
Pl
N
4
zugeleitet, und nimmt
danach
über
PIN 5
den
gleichen Weg zur
Dolby-Schaltung, wie schon
bei
,,Wiedergabe" beschrieben. Zwischen
PIN
2
und PIN
6
des
Dolby-lC's wird mit
S
2
-
2 wahlweise
ein
19
kHz (MPX)-Filter
zugeschaltet, um bei Aufnahmen vom Rundfunk evtl. vorhandene
Pilottonreste zu unterdrücken, die
die Wirkungsweise
des
Dolby-
Prozessors stören
k
ön
nten.
lm
Gegensatz
zur
Wiedergabe
wird
nun über
S 1
-
4
das
vom
Dolby-Prozess unbeeinflusste Signal
(PlN
3) an die
Ausgänge und
an den Schalter S
2
-
1 geführt. lst
S
2
-
1
eingeschaltet,wird
das Aufnahmesignal
an PIN
7
,,dolbysiert".
Der Aufsprechver-
stärker
befindet sich ebenfalls
im
lc
101. Der Aufsprechstrom
wird
noch
vor dem
Eingang
(PlN 11)
mit VR
104
eingestellt,
ebenso
die
Pegelanpassung
für
dle unterschiedlichen Bandsorten
mit
T
103 bzw.
f
1O4. Das Gegenkopplungsnetzwerk
für
die
Aufnahmeentzerrung ist zwischen PIN 13
(Ausgans) und PIN
12
geschaltet. Mit
T
102 und
T
I03
wird
die Entzerrung für
Cr- bzw.
FeCr-Bänder
u
mgeschaltet.
Über den Sperrkreis
L
102
wird
das
Aufnahmesignal dem Ton-
kopf zugeführt, und
mit
VR
106 die Vormagnetisierung zuge-
mischt. Die Frequenz
des
HF-Oszillators
(T
105,
T
106) liegt
bei
ca.
1Ob
kHz.
Mit
VR 107 und
VR iO8 wird
der
Arbeitspunkt
fÜr
FeCr-
bzw.
Fe-Band eingestellt.
Aussteuerungsanzeige
Das Ausgangssignal
gelangt sowohl bei Aufnahme
wie
auch
bei
Wiedergabe
zum
Anzeigeverstärker
der sich
ebenfalls
im lC
101
befindet (PlN 17).
Die am Ausgang
(PlN 15) resultierende Gleich-
spannung
wird dann den Drehspulmesswerken der Aussteuerungs-
anzeiger
zugeführt. Die Eichung erfolgt
mit VR 103.
Um die ver-
ringerte Aussteuerbarkeit der
Bänder bei hohen
Frequenzen zu
berücksichtigen,
wird
durch
F
125 und C 124 eine
Frequenz-
gangkorrektur vorgenommen. Die Anhebung bei 10 kHz gegen-
über 4O0 Hz beträgt ca.
1
O
dB. Um der Anzeige die Charakteristik
einer,,Ouasi-Spitzenwertanzeige" zu
geben,
wird
der Zeigerrück-
lauf
mit
C
123 bedämpft.
Endschalter
Der
Endschalter
hat
die Aufgabe
das
Gerät abzuschalten, wenn
eine Cassette
am Bandende angelangt
ist.
Ferner muß
das
Gerät
ausgeschaltet
werden, wenn die
ei
nwandf
reie
Auf wickelf
unktion,
z.B.
durch zu große Beibung in
der
Cassette,
nicht gewährleistet
wird.
Dreht sich der Ringmagnet
nicht
mehr, bleiben
die
lmpulse
am
Ausgang
von lC
301
aus.
Bei nicht betätigter Pausefunktion löst
dann
lC 302 über
T 306 mit
dem Zugmagneten PL die Stopfunk'
tion
aus.
Netzteil
Das
Netzteil versorgt
die
Elektronik
mit
einer
negativen
und
einer positiven
Betriebsspannung von.jeweils ca. 11,5 V,
die über
T
1O7
bzw.
T
108 stabilisiert
wird.
Der Motor
wird
mit
einer un-
stabilisierten Spannung von ca. 13
V
versorgt, da
sich
innerhalb
des
Motors eine Regelschaltung befindet.
r
Wiedergabe
Die im
Tonkopf induzierte
Spannung
(ca.
300pV
beim Abspielen
des DIN-Bezugspegels)
wird dem Eingang des Wiedergabever-
stärkers
(PlN 27)
zugeführt.
Ein Teil der
Ausgangsspannung
(PlN
251
gelangt
über das Gegenkopplungsnetzwerk
R
106'
R
109
unJ
C i12 zum invertierenden Eingang (Pl
N 26)
und
bestimmt
somit die Verstärkung
und die entsprechende Ent-
zerrung.
Durch
Verändern der Tonkopfresonanz
mit
den Konden-
satore; C
1
O1 -
C
1
04 kann der Frequenzgang
im Hochtonbereich
korrigiert werden.
Mlt
R 107
bzw.
R 108 kann der Mittenbereich
gerinöfOgig
geändert werden.
Die Umschaltung der Wiedergabe-
"nt."itrng
von
1
20 |Is
auf 70 gs
erfolgt durch
T
1
01
DerWieder-
gabepegel wird beim
Abspielen
des
Dolby-Bezugspegels
mit
VR 102
äuf 58ö
mV an der
Ausgangsbuchse
eingestellt Dies
ist
für
eine
einwandfreie
Funktion der
Dolby-schaltung
erforderlich
Das
Wiedergabesignal
gelangt nun von
VR 102 über PIN
4
zur elek-
tronischen A-W-Umschaltung
und wird
über PIN 5 dem Dolby-
Prozessor
lC 102 zugeführt.
lst der Dolby
Wahlschalter S
2
-
1
ausgeschaltet,
wird
das
Signal innerhalb der Dolby-Schaltung
um
"u.
Z6
AS verstärkt, während bei eingeschaltetem
S
2
-
1
bei
kleinen Signalen
frequenz-
und pegelabhängig
verstärkt wird'
Vom
Ausgang
(PlN 7)
der Dolbv-Schaltung
gelangt das Signal
über
S 1
*
4 zum LINE-Ausgang und an
PIN
10
und PIN
19 von
lC
101.
PIN 19 ist
der
Eingang des
Kopfhörerverstärkers
PIN
10
der
Eingang des DIN-Ausgangsverstärkers' Das Kopfhörer-Signal
wird auf
ca.
1
,6
V
verstärkt. und
über
Pl
N
1
8
zur Kopfhörerbuchse
ausgekoppelt.
Das
DIN-Ausgangssignal
wird hur
während
der
Wiedergabefunktion
über PIN 9
zum
Ausgang
3 und 5 der DIN-
Buchse
geschaltet, damit während
dbr Aufnahme über
DIN-Ver-
bindungskabel
ein
Übersprechen
zum
Eingang ausgeschlossen
wird. Der
DIN-Ausgangsverstärker
ist als lmpedanzwandler ge-
schaltet
und hat keine Spannungsverstärkung.
(^
