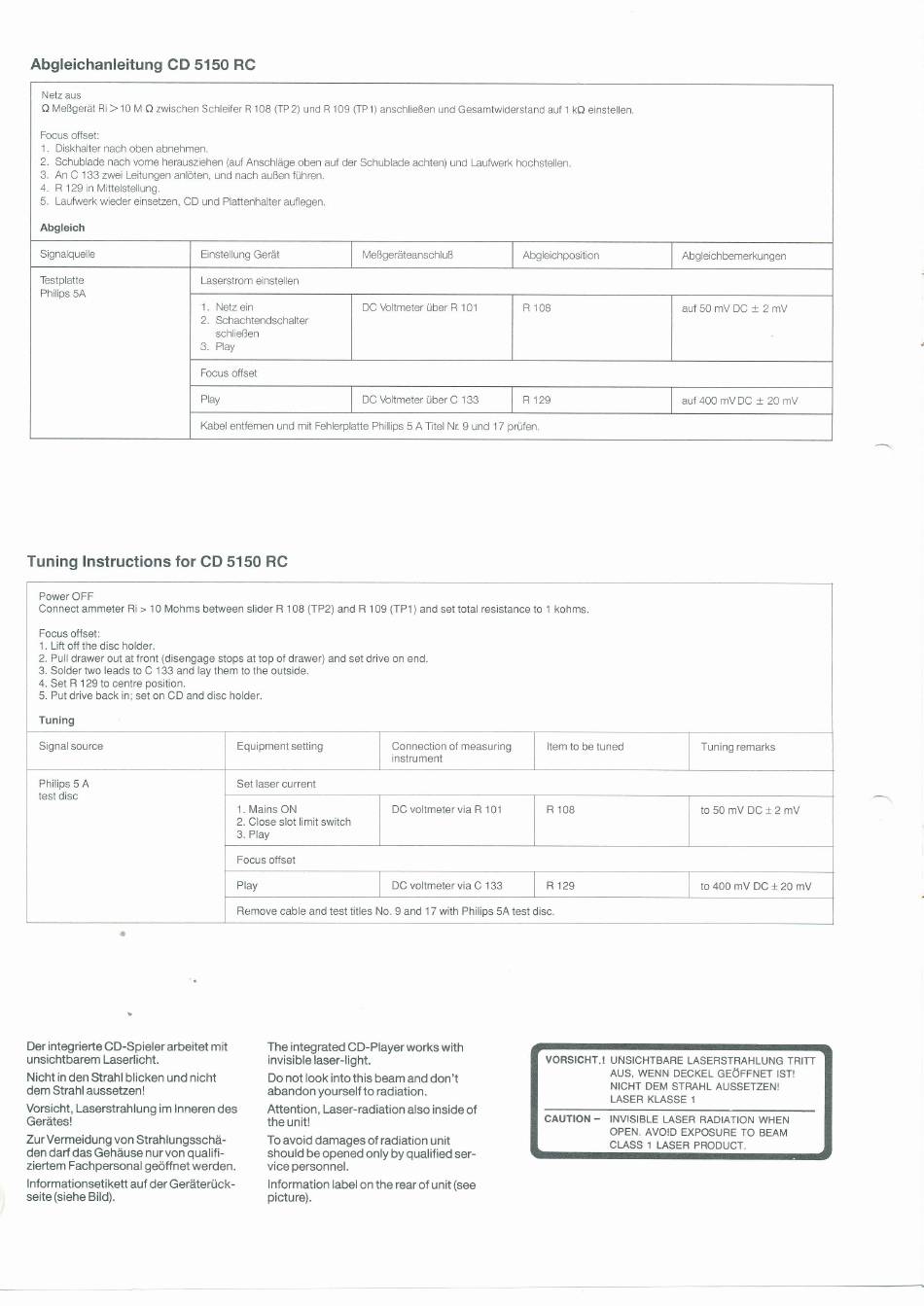

Abgleichanleitung
CD
5150
RC
Netz aus
Q N/eßgerät
Ri
>
10 M O
zwischen Schleifer
R
108 (TP2) und
R
109
(TP1)
anschließen und Gesamtwiderstand
auf
1
kQ einstellen.
Focus otfset:
1.
Diskhalter nach oben abnehmen,
2,
Schublade nach vorne herausziehen
(auf
Anschläge oben
auf
der Schublade achten) und Laufwerk hochstellen.
3,
An C 133 zwei Leitungen anlöten, und nach
außen führen,
4.
R129
in
|\,4ittelstellung.
5.
Laufwerk wieder einsetzen, CD und Plattenhalter
auflegen.
Abgleich
Signalquelle
Einstellung
Gerät
l\,4eßgeräteanschluß
Abgleichposition
Abgleichbemerkungen
Testplatte
Philips
5A
Laserstrom
einstellen
1.
Netz ein
2,
Schachtendschaller
schi eßen
3.
Play
DC
Voltmeter über
R
1
01
R 108
aufS0mVDC+2mV
Focus offset
Play
DC
Voitmeter über C 133
R
129
auf
400
mVDC
+
20 mV
Kabel entfernen und mit Fehlerplatte
Philllps 5 A
Titel
Nr
I
und 17
prüfen,
Tuning lnstructions
lor
CD 5150
RC
Der
integrierte CD-Spieler arbeitet
mit
unsichtbarem Laserlicht.
Nicht
in
den
Strahlblicken
und
nicht
dem Strahl
aussetzenl
Vorsicht, Laserstrahlung
im
lnneren des
Gerätes!
Zur
Vermeidung
von
Strahlungsschä-
den darf das
Gehäuse nurvon qualifi-
ziertem Fachpersonal geöffnet werden.
lnformationsetikett
auf der
Geräterück-
seite (siehe Bild).
The
integrated CD-Player works with
invisible laser-light.
Do
not
look
intothis
beam
and
don't
abandon yourself to radiation.
Attention, Laser-radiation
also inside
of
the
unit!
To
avoid damages
of
radiation unit
should
be
opened
only by
qualified ser-
vice personnel.
lnformation
label on
the
rear of unit (see
picture).
Power OFF
Connectammeter
Ri
> 10 Mohms between slider R 108 (TP2) and R 109 (TP1) and
settotal resistanceto
1
kohms.
Focus offset:
1.
Lift off the
disc
holder.
2.
Pull
drawer out
at
front
(disengage stops
at
top
of
drawer) and set drive on end.
3. Solder two leads to C 133 and
lay
them to the outside.
4. Set R
1
29 to
cenlre
position.
5.
Put
drive back
in;
set on CD and disc holder.
Tuning
Signal source
Equipment setting
Connection of measuring
instrument
Item to
be
tuned
Tuning remarks
Philips
5 A
test disc
Set laser current
1.
Mains ON
2. Close slot limit switch
3. Play
DC
voltmeter
via
R
101
R
108
ro 50
mv Dc
12
mv
Focus
offsel
Play
DC
voltmeter via C
133
R
129
to
400
mv Dc
+ 20
mv
Remove cable and test titles No.
I
and
17
with
Philips 5A test disc-
a
VORSICHT.! UNSICHTBARE LASERSTRAHLUNG TRITT
AUS, WENN DECKEL GEöFFNET
IST!
NICHT DEM STRAHL
AUSSETZEN!
LASER KLASSE
1
CAUTION
-
INVISIBLE LASER RADIATION
WHEN
OPEN- AVOID
EXPOSURE
TO
BEAM
CLASS 1 LASER
PRODUCT.
