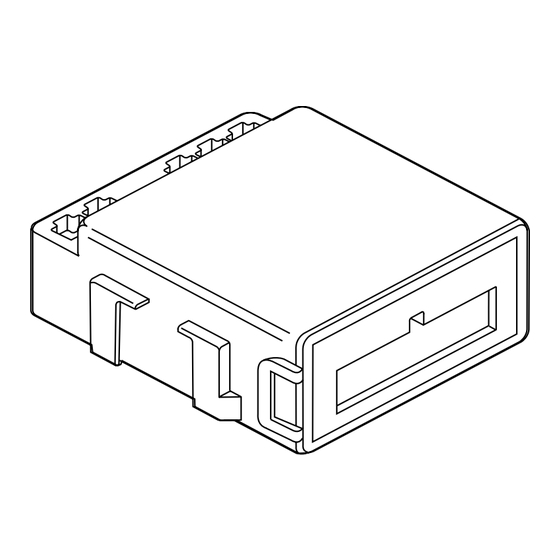

- Seite 1 Cobra Alarmanlage G198 Einbau- und Bedienungsanleitung...
- Seite 2 1. Lieferumfang Steuergerät mit Antenne LED mit Taster Leitungssatz Einbau- und Bedienungsanleitung Zubehör PIN-Code Karte Ultraschallsensoren Cobra Fensteraufkleber Sirene mit Notstromversorgung Handsender 8772 (4310) und Halter zur Befestigung Leitungssatz Sirene...
-
Seite 3: Pin-Code Eingeben
2. Persönlicher PIN-Code Jede Alarmanlage wird mit einem persönlichen PIN-Code ausgeliefert. Der PIN-Code kann zur Notentschärfung und Programmierung des Systems verwendet werden. Bitte lösen Sie den Aufkleber mit dem persönlichen PIN-Code von der Rückseite des Steuergeräts ab und kleben Sie ihn auf die PIN-Code Karte. -
Seite 4: Pin-Code Personalisieren
2.2. PIN-Code personalisieren Zum personalisieren des PIN-Codes gehen Sie wie folgt vor: PIN-Code personalisieren Alarmsystem entschärft Zündung LED blinkt langes schnell für 3 Sekunden, 1 x Blinken Blinken dann regelmäßig alten neuen neuen PIN-Code PIN-Code PIN-Code eingeben eingeben eingeben Zündung langes LED blinkt 5 Mal... - Seite 5 3. Hinweise zur Bedienung Das Alarmsystem wird mit zwei Handsendern ausgeliefert, die zum Schärfen und Entschärfen benötigt werden. Die Handsender senden ein codiertes Signal. Dieses Signal verändert sich bei jedem Tastendruck und bietet somit einen hohen Schutz gegen jedem Versuch den Code zu vervielfäligen.
-
Seite 6: Schärfen Der Alarmanlage
3.1. Schärfen der Alarmanlage · beim Betätigen der Taste „A“ des Handsenders werden die Türen verriegelt (sofern die ZV des Fahrzeuges angeschlossen ist), · die Blinker leuchten zwei Mal auf, · der Summer ertönt zwei Mal (sofern aktiviert: Ebene 4, Zeile 1), ·... -
Seite 7: Platzierung Der Systemkomponenten
4. Einbau 4.1. Platzierung der Systemkomponenten Um eine Sabotage zu erschweren, müssen die Systemkomponenten in einer schlecht zugänglichen Position verbaut werden. Systemkomponente Einbauort Bemerkungen Steuergerät mit Antenne Fahrzeuginnenraum Bitte stecken Sie die mitgelieferte Antenne in das Steuergerät ein um eine Kommunikation mit den Handsendern zu ermöglichen. -
Seite 8: Aux-2 Ausgang (Optional)
4.3. Geschwindigkeitssignal (optional) Für die Funktion einiger Features muss das Geschwindigkeitssignal angeschlossen werden. Dazu die Pink / Schwarze Leitung des Alarmsystems an das Geschwindigkeitssignal anschließen. Bei einigen Fahrzeugen muss das Geschwindigkeitssignal direkt am Kombi- Instrument abgegriffen werden. Das Signal darf unter keinen Umständen vom ABS Kontrollsystem oder von anderen Kontrollsystemen abgegriffen werden, da dadurch möglicherweise die Fahrzeugsicherheit beeinträchtig werden kann. - Seite 9 5. Grundfunktionen der Alarmanlage · Aktivieren und Deaktivieren durch mitgelieferte Handsender mit dynamischem Wechselcode · Ansteuerung der Zentralverriegelung · Blinkersignal beim Schärfen und Entschärfen · Einstellungsfreie Ultraschall-Innenraumüberwachung - Abschaltmöglichkeit über Handsender · Alarmauslösung beim Öffnen der Türen und Klappen; mit Diagnosefunktion - innerhalb der Vorschärfzeit (25 Sek.): Warnton über Summer - nach Ende der Vorschärfzeit (25 Sek.): Alarmauslösung ·...
- Seite 10 6. Optional einstellbare Funktionen 6.1 Funktionstabelle Ebene 1 Zeile Zusatzfunktion Bemerkung Einstellen der Die Summerlautstärke kann eingestellt werden. Um die Summerlautstärke Summerlautstärke zu erhöhen, drücken Sie die Taste „A“ des Handsenders. Sie verringern die Lautstärke indem Sie die Taste „B“ des Handsenders betätigen. PIN-Code ändern 1.
- Seite 11 Polarität Türkontakte Polarität Auswahl 1 Auswahl 2 Negativ aktiviert deaktiviert* Positiv aktiviert* deaktiviert Ebene 3 Zeile Zusatzfunktion langes Blinken kurzes Blinken Passive Schärfung des Alarmsystems aktiviert deaktiviert* Passive Schärfung der Wegfahrsperre aktiviert deaktiviert* Wegfahrsperrenalarm aktiviert deaktiviert* Automatische Reaktivierung der Wegfahrsperre aktiviert deaktiviert* Automatische Reaktivierung des Alarmsystems...
- Seite 12 Ebene 4 Zeile Zusatzfunktion langes Blinken kurzes Blinken Automatischer Anti-Hijack aktiviert deaktiviert* Einschaltbarer Anti-Hijack aktiviert deaktiviert* Anti-Hijack (geschwindigkeitsabhängig) aktiviert deaktiviert* Warnblinkeransteuerung bei Vollbremsung aktiviert deaktiviert* Alarm bei Geschwindigkeitsüberschreitung aktiviert deaktiviert* Ebene 5 Zeile Zusatzfunktion langes Blinken kurzes Blinken Pager-Ausgang (AUX 2) aktiviert deaktiviert* Klappenfernentriegelung (AUX 2)
-
Seite 13: Programmierung Der Optional Einstellbaren Funktionen
6.2 Programmierung der optional einstellbaren Funktionen Programmierung starten Alarmsystem entschärft Zündung 1 x Blinken Ebene wechseln Zeile wechseln Funktion aktivieren / deaktivieren In welcher Ebene Sie In welcher Zeile Sie Eine Funktion ist sich befinden, können sich befinden, können aktiviert, wenn die Sie an der Anzahl Sie an der Anzahl der Blinkimpulse der LED... - Seite 14 7. Nähere Informationen zu den optional programmierbaren Zusatzfunktionen Funktion Erklärung Einstellen der Summerlautstärke Diese Funktion erlaubt es, die Lautstärke des Signals beim Schärfen / Entschärfen zu regeln bzw. zu deaktivieren. Wenn Sie die Carfinder Funktion nutzen, darf die Summerlautstärke nicht stumm geschaltet sein. Automatische Türschließung Die Türen werden automatisch bei einer voreingestellten Geschwindigkeit oder 20 Sekunden nach (zeit-/geschwindigkeitsabhängig)
- Seite 15 Funktion Erklärung Blinkeransteuerung beim Wenn diese Funktion aktiviert ist, leuchten die Blinker nach dem Schärfen des Systems zwei Mal, Schärfen und Entschärfen nach dem Entschärfen ein Mal. Wenn die Funktion deaktiviert ist, leuchten die Blinker nur, wenn ein Alarm ausgelöst wurde. Achtung: Innerhalb der EU ist eine akustische Quittierung beim Schärfen und Entschärfen der Alarmanlage nicht zulässig.
- Seite 16 Funktion Erklärung Anti-Hijack Die Eingabe des PIN-Codes ist nicht wie beim automatischen bzw. einschaltbaren Anti-Hijack (geschwindigkeitsabhängig) direkt nach Einschalten der Zündung notwendig, sondern erst, wenn sich das Fahrzeug bewegt (Geschwindigkeit > 0). Nach 4 Minuten wird ein Alarm generiert, sofern das Fahrzeug noch bewegt wird. Ein ausgelöster Anti-HiJack wird durch die Eingabe des 4-stelligen PIN-Codes deaktiviert.
- Seite 17 8. Alarmspeicher Beim Entschärfen der Alarmanlage nach einer Alarmauslösung blinkt der Blinker fünf Mal und der Summer ertönt fünf Mal. Die Ursache des Alarms wird, bis zum Einschalten der Zündung oder der Reaktivierung der Alarmanlage, durch verschiedene Blinkfolgen der LED angezeigt.
- Seite 18 9. Notbedienung Zur Notbedienung Ihres Alarmsystems gehen Sie bitte wie folgt vor: Notbedienung über PIN-Code Sirene an kurzes kurzes kurzes Dieser PIN-Code Blinken Blinken Blinken langes langes langes ist nur ein Beispiel Blinken Blinken Blinken Erste Ziffer des PIN- 1 x Blinken Zweite Ziffer des PIN- 1 x Blinken Dritte Ziffer des PIN-...
-
Seite 19: Handsender Anlernen
10. Handsender anlernen Handsender anlernen Taste „A“ gedrückt halten, bis die Fahrzeugblinker und die LED im Fahrzeug aufleuchten. Alarmsystem entschärft Zündung 1 x Blinken Nach der Drücken Sie die Taste „A“ erfolgreichen des Handsenders den Sie Eingabe des PIN- gerne anlernen möchten. Codes leuchten die Zur Bestätigung leuchtet PIN-Code... -
Seite 20: Batterie Des Handsenders Wechseln
10.1. Batterie des Handsenders wechseln Wenn die Batterie eines Handsenders schwach wird, blinkt die LED des Handsenders beim Druck auf die Tasten unregelmäßig oder nur ein Mal anstatt regelmäßig. Bitte ersetzen Sie in diesem Fall die Batterie: 1. Um die Batterie zu wechseln, hebeln Sie das Handsendergehäuse an der mit „OPEN“ markierten Stelle auf. 2. - Seite 21 11. Technische Merkmale Technische Merkmale des Systems Nennspannung 12 VDC Betriebsspannung 8 / 16 VDC Stromaufnahme bei Standardkonfiguration ohne zusätzliche Module deaktiviert: 11,5 mA; aktiviert: 15 mA Betriebstemperatur des Steuergeräts - 40 / + 85°C Betriebstemperatur der Sirene - 40 / + 85°C Lautstärken in einem Meter Entfernung >...
-
Seite 22: Schaltplan
14. Anhang Schaltplan G100 14.1. Schaltplan schwarz grün gelb - blau grün schwarz rosa - schwarz schwarz (Masse) schwarz (Masse) grau braun braun - schwarz blau - rosa gelb blau - rosa gelb... - Seite 23 Zentralverriegelung weiß Geschwindigkeitssignal Ultraschallsensor Signaleingang für Zusatzmodule grün - rot Komfortsteuergerät Zusatzmodule Wegfahrsperre AUX 2 Ausgang...
-
Seite 24: Ansteuerung Der Zentralverriegelung
Ansteuerung Stellmotor Zentralverriegelung 14.2. Ansteuerung der Zentralverriegelung 14.3. Ansteuerung Stellmotor violett - orange vorhandener Stellmotor in der Tür violett - orange violett - orange orange orange violett grau - schwarz violett gelb - schwarz nicht verwendet grau - schwarz gelb - schwarz zum Steuergerät oder Schalter der Zentralverriegelung Fahrzeuge mit positiver oder negativer ZV-Ansteuerung... -
Seite 25: Impulsdauer Für Zv-Ansteuerung
14.3. Impulsdauer für ZV-Ansteuerung Schließen für 1 Sekunde Schließen mit kontrollierter Schließen mit automatischer Öffnen für 1 Sekunde Komfortfunktion / Komfortfunktion / Öffnen für 1 Sekunde Öffnen für 1 Sekunde Ebene 2 / Zeile 1 deaktiviert Ebene 2 / Zeile 1 Ebene 2 / Zeile 1 aktiviert* aktiviert*... - Seite 28 Hersteller: Cobra Automotive Technologies via Astico 41 2110 Varese Italien www.cobra-at.com Vertrieb: Caratec GmbH Buschurweg 4 76870 Kandel Deutschland Tel. 07275 913240 · www.caratec.de...
