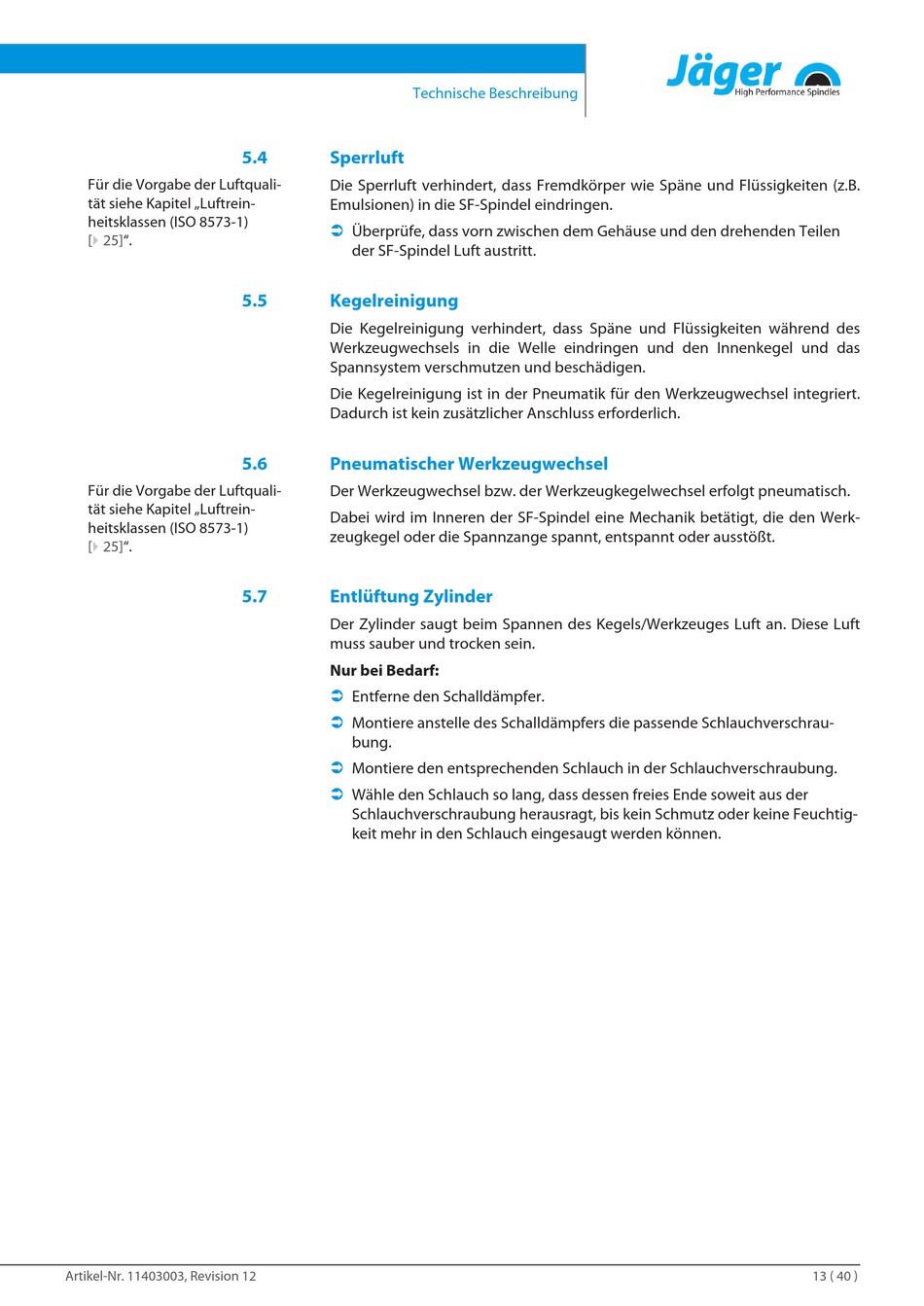

Für die Vorgabe der Luftquali-
tät siehe Kapitel „Luftrein-
heitsklassen (ISO 8573-1)
[
25]".
}
Für die Vorgabe der Luftquali-
tät siehe Kapitel „Luftrein-
heitsklassen (ISO 8573-1)
[
25]".
}
Artikel-Nr. 11403003, Revision 12
Technische Beschreibung
5.4
Sperrluft
Die Sperrluft verhindert, dass Fremdkörper wie Späne und Flüssigkeiten (z.B.
Emulsionen) in die SF-Spindel eindringen.
Ü
Überprüfe, dass vorn zwischen dem Gehäuse und den drehenden Teilen
der SF-Spindel Luft austritt.
5.5
Kegelreinigung
Die Kegelreinigung verhindert, dass Späne und Flüssigkeiten während des
Werkzeugwechsels in die Welle eindringen und den Innenkegel und das
Spannsystem verschmutzen und beschädigen.
Die Kegelreinigung ist in der Pneumatik für den Werkzeugwechsel integriert.
Dadurch ist kein zusätzlicher Anschluss erforderlich.
5.6
Pneumatischer Werkzeugwechsel
Der Werkzeugwechsel bzw. der Werkzeugkegelwechsel erfolgt pneumatisch.
Dabei wird im Inneren der SF-Spindel eine Mechanik betätigt, die den Werk-
zeugkegel oder die Spannzange spannt, entspannt oder ausstößt.
5.7
Entlüftung Zylinder
Der Zylinder saugt beim Spannen des Kegels/Werkzeuges Luft an. Diese Luft
muss sauber und trocken sein.
Nur bei Bedarf:
Ü
Entferne den Schalldämpfer.
Ü
Montiere anstelle des Schalldämpfers die passende Schlauchverschrau-
bung.
Ü
Montiere den entsprechenden Schlauch in der Schlauchverschraubung.
Ü
Wähle den Schlauch so lang, dass dessen freies Ende soweit aus der
Schlauchverschraubung herausragt, bis kein Schmutz oder keine Feuchtig-
keit mehr in den Schlauch eingesaugt werden können.
13 ( 40 )
