SUPER CLAMP B SET 1
Universal Haken mit Knauf schwarz und Bolzen SS018
SICHERHEITSHINWEISE
1. Lesen Sie diese Anleitung bitte sorgfältig durch.
2. Bewahren Sie alle Informationen und Anleitungen an einem sicheren Ort auf.
3. Befolgen Sie die Anweisungen.
4. Beachten Sie alle Warnhinweise. Entfernen Sie keine Sicherheitshinweise oder andere Informationen vom
Gerät.
5. Verwenden Sie das Gerät nur in der vorgesehenen Art und Weise.
6. Beachten Sie bei der Installation die für Ihr Land geltenden Sicherheitsvorschriften.
7. Platzieren Sie keine Zündquellen wie z.B. brennende Kerzen auf dem Gerät.
8. Lüftungsschlitze dürfen nicht blockiert werden.
9. Sorgen Sie dafür, dass kein Tropf- oder Spritzwasser in das Gerät eindringen kann. Stellen Sie keine mit
Flüssigkeit gefüllten Behältnisse wie Vasen oder Trinkgefäße auf das Gerät.
10. Sorgen Sie dafür, dass keine Gegenstände in das Gerät fallen können.
11. Betreiben Sie das Gerät nur mit dem vom Hersteller empfohlenen und vorgesehenen Zubehör.
12. Öffnen Sie das Gerät nicht und verändern Sie es nicht.
13. Überprüfen Sie nach dem Anschluss des Geräts alle Kabelwege, um Schäden oder Unfälle, z. B. durch
Stolperfallen zu vermeiden.
14. Achten Sie beim Transport darauf, dass das Gerät nicht herunterfallen und dabei mög-
licherweise Sach- und Personenschäden verursachen kann.
15. Wenn Ihr Gerät nicht mehr ordnungsgemäß funktioniert, Flüssigkeiten oder Gegenstände in das Gerätein-
nere gelangt sind, oder das Gerät anderweitig beschädigt wurde, schalten Sie es sofort aus und trennen
es von der Netzsteckdose (sofern es sich um ein aktives Gerät handelt). Dieses Gerät darf nur von autori-
siertem Fachpersonal repariert werden.
16. Verwenden Sie zur Reinigung des Geräts ein trockenes Tuch.
17. Beachten Sie alle in Ihrem Land geltenden Entsorgungsgesetze. Trennen Sie bei der Entsorgung der Ver-
packung bitte Kunststoff und Papier bzw. Kartonagen voneinander.
18. Kunststoffbeutel müssen außer Reichweite von Kindern aufbewahrt werden
Wichtige Hinweise:
Überprüfen Sie vor jeder Montage alle Komponenten des Installationszubehörs auf Vollständigkeit, Beschädi-
gungen und korrekte Funktion (z.B. Schrauben, Muttern, Verriegelungsbolzen, Gewinde im Lautsprecher usw.).
Sollte eine Komponente des Installationszubehörs beschädigt sein, fehlen oder nicht korrekt funktionieren, darf
das Installationszubehör nicht verwendet werden. Achten Sie auf die maximale Traglast aller Komponenten.
Achten Sie bei der Montage auf die Anbringung einer geeigneten Sekundärsicherung, falls erforderlich.
Überkopfmontage erfordert umfassende Erfahrung, einschließlich der Berechnung der Grenzwerte für die Ar-
beitslast, des verwendeten Installationsmaterials und der regelmäßigen Sicherheitsüberprüfung aller Installa-
tionsmaterialien und Geräte, wie Scheinwerfer und Lautsprecher. Wenn Sie diese Qualifikationen nicht haben,
versuchen Sie nicht, eine Installation selbst durchzuführen, sondern nutzen Sie die Hilfe von professionellen
Unternehmen.
HERSTELLERGARANTIE & HAFTUNGSBESCHRÄNKUNG
Unsere aktuellen Garantiebedingungen und Haftungsbeschränkung finden Sie unter: https://cdn-shop.adam-
hall.com/media/pdf/Manufacturers-Declarations-AD_DE_EN_ES_FR.pdf
Im Service Fall wenden Sie sich bitte an Adam Hall GmbH, Adam-Hall-Str. 1, 61267 Neu Anspach / E-Mail Info@
adamhall.com / +49 (0)6081 / 9419-0
KORREKTE ENTSORGUNG DIESES PRODUKTS
(Gültig in der Europäischen Union und anderen europäischen Ländern mit Mülltrennung) Dieses Symbol auf
dem Produkt oder dazugehörigen Dokumenten weist darauf hin, dass das Gerät am Ende der Produktle-
benszeit nicht zusammen mit dem normalen Hausmüll entsorgt werden darf, um Umwelt- oder Personen-
schäden durch unkontrollierte Abfallentsorgung zu vermeiden. Bitte entsorgen Sie dieses Produkt getrennt
von anderen Abfällen und führen es zur Förderung nachhaltiger Wirtschaftskreisläufe dem Recycling zu. Als
Privatkunde erhalten Sie Informationen zu umweltfreundlichen Entsorgungsmöglichkeiten über den Händler,
bei dem das Produkt erworben wurde, oder über die entsprechenden regionalen Behörden. Als gewerblicher
Nutzer kontaktieren Sie bitte Ihren Lieferanten und prüfen die ggf. vertraglich vereinbarten Konditionen zur Ent-
sorgung der Geräte. Dieses Produkt darf nicht zusammen mit anderen gewerblichen Abfällen entsorgt werden.
SPEZIFIKATIONEN
Artikelnummer:
SCP710BSET1
Produktart:
Truss Zubehör
Komponenten:
Universalklemme SCP710B Befestigungsbolzen SS018
Gewicht:
0,544 kg
Universalklemme SCP710B
Typ:
Universalklemme
Material:
Aluminium Druckguss
Oberfläche:
pulverbeschichtet
Farbe:
schwarz
Geeignet für Rohrdurch-
13 - 55 mm
messer:
Flansch:
für Befestigungsbolzen SS017 oder SS018
Gewicht:
0,48 kg
Save Working Load
20 kg
(SWL):
Weitere Eigenschaften:
TÜV-zertifiziert
Befestigungsbolzen SS018
Typ:
Bolzen für Universalklemme
Material:
Messing
Oberfläche:
blank
Gewinde:
M10 x 16
Gewicht:
0,064 kg
Weitere Eigenschaften:
inklusive M10 Flügelmutter
EINFÜHRUNG
Der Montagesatz SCP710BSET1 besteht aus der Universalklemme SCP710B und dem Befestigungsbolzen
SS018 und ist geeignet für die zuverlässige Befestigung von Scheinwerfern, Lautsprechern und anderen
Geräten an Traversen und Stativen.

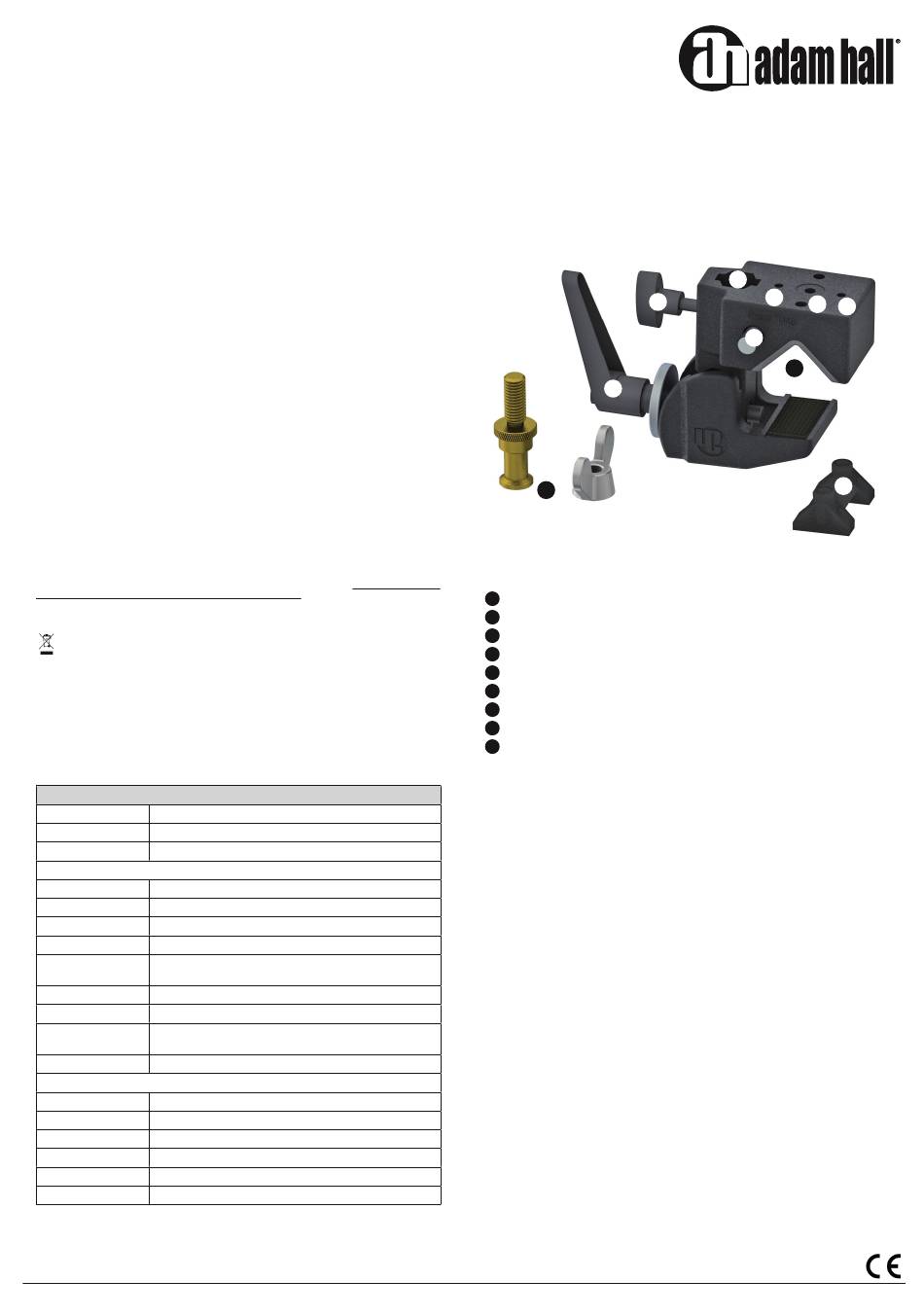

TEILBESCHREIBUNG
Adam Hall GmbH · Adam-Hall-Str. 1 · 61267 Neu-Anspach · Germany
Tel.: (+49) 60 81 / 94 19 0 · Fax: (+49) 60 81 / 94 19 1000 · eMail: mail@adamhall.com
2
1
3
1
Verstellbarer Klemmhebel zum Montieren der Universalklemme.
2
M6 Flügelschraube zum Sichern des Befestigungsbolzens.
3
Befestigungsbolzen mit M10 Gewinde und M10 Flügelmutter.
4
Flansch für die Aufnahme des Befestigungsbolzens.
5
Gefederter Verriegelungsbolzen.
6
M5 Gewinde
7
M6 Gewinde
8
Klemmöffnung mit einer Spannweite von 13 bis 55mm.
9
Adapter aus Kunststoff für die Montage an einem Vierkantrohr. Setzen Sie den keilförmigen Adapter in
die 90° gewinkelte Aussparung des oberen Klemmbackens.
MONTAGE
• Befestigen Sie ein für die Traversenmontage geeignetes Gerät am Befestigungsbolzen Nr. 3 mit Hilfe der
M10 Flügelmutter.
• Montieren Sie die Universalklemme mit Hilfe des verstellbaren Klemmhebels Nr. 1 an einer geeigneten
Stelle an einer Traverse oder eines Stativs und achten auf festen Halt.
• Lösen Sie die Sicherungsschraube Nr. 2 so weit, dass der Flansch Nr. 4 auf der Unterseite der Klemme für
die Aufnahme des Befestigungsbolzens Nr. 3 frei ist (Schraube nicht entfernen).
• Drücken Sie den gefederten Verriegelungsbolzen Nr. 5 an der Seite der Klemme so weit ins Gehäuse, dass
der Flansch Nr. 4 auf der Unterseite der Klemme für die Aufnahme des Befestigungsbolzens frei ist und
führen den Bolzen bis zum Anschlag in den Flansch ein.
• Lösen Sie den Druck vom Verriegelungsbolzen und halten das zu montierende Gerät so lange fest, bis Sie
sicher sein können, dass der Befestigungsbolzen komplett eingerastet ist.
• Drehen Sie das Gerät in die gewünschte Abstrahlrichtung und sichern nun die Verbindung, indem Sie die
Sicherungsschraube Nr. 2 festziehen.
Achten Sie bei der Montage von Geräten an Traversen und Stativen auf die Informationen in den Sicherheits-
hinweisen dieser Anleitung, insbesondere auf die Informationen unter „Wichtige Hinweise".
4
6
7
6
5
8
9
