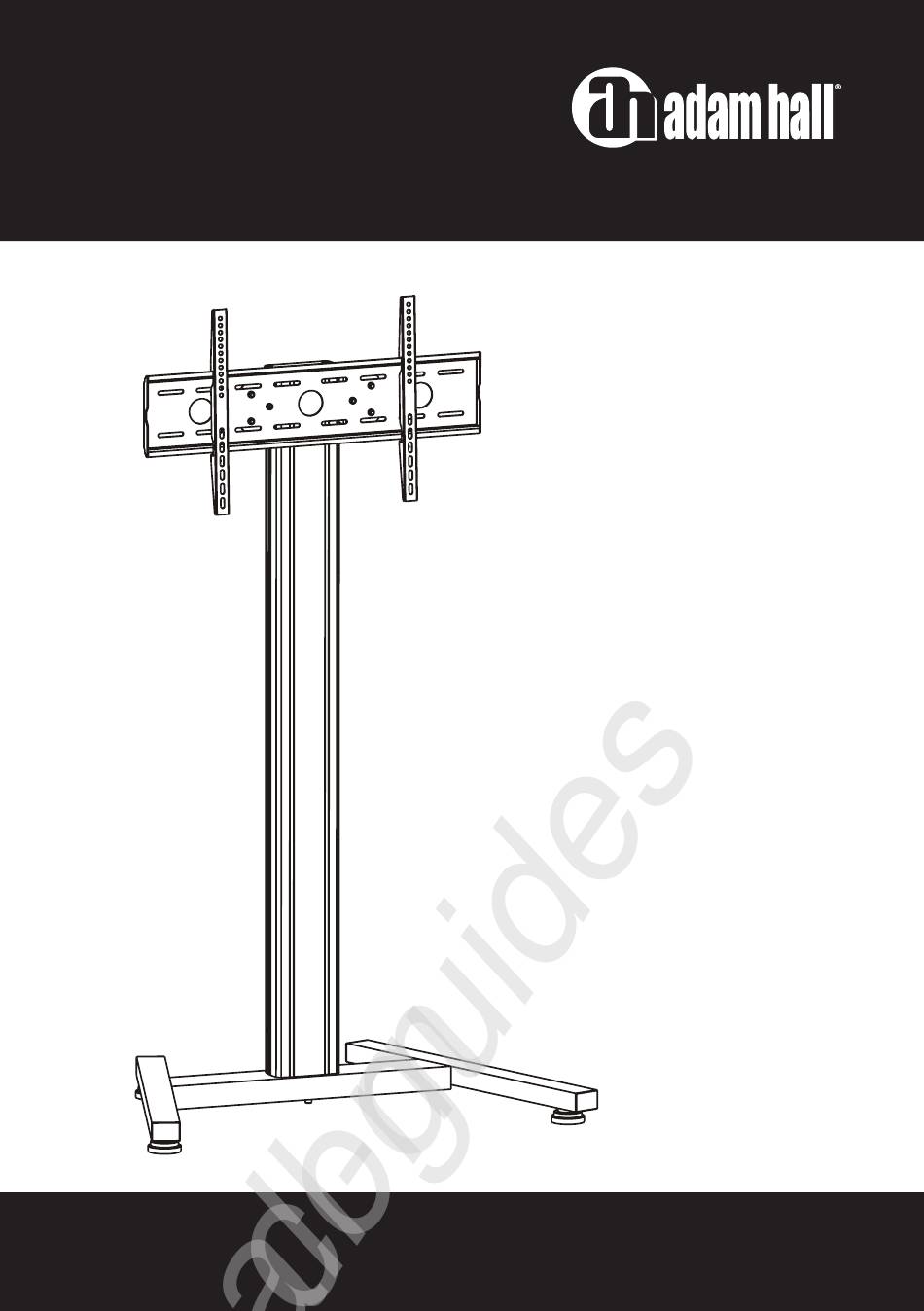

- Seite 1 All manuals and user guides at all-guides.com USER´S MANUAL BEDIENUNGSANLEITUNG MANUEL D`UTILISATION MANUAL DE USUARIO STV46FF ScREEN STAND...
- Seite 2 All manuals and user guides at all-guides.com STV46FF ScREEN STAND...
-
Seite 3: Safety Information
All manuals and user guides at all-guides.com Safety InformatIon InStallatIon • Please read these instructions carefully before you start installation and assembly. FlAT PANel FlOOr STANd • Keep all information and instructions in a safe place. • Follow the instructions. •... - Seite 4 All manuals and user guides at all-guides.com IMPOrTANT: 1. ATTAChINg The COlUMN TO The BASe Ensure you have received all parts according to the component checklist prior to installation. Attach the column to the base using the appropriate screws and washers. Then tighten all screws If any parts are missing or faulty, call your local distributor for a replacement.
- Seite 5 All manuals and user guides at all-guides.com 2. INSTAllINg The UNIverSAl PlATe 3. INSTAllINg The TOP COver Loosen the two knobs on the fixing piece to make it easy to insert the column. Use three screws to fasten the top cover. Insert the fixing piece to the desired position along the back slots of the column.
- Seite 6 All manuals and user guides at all-guides.com 4. INSTAllINg The AdAPTer BrACkeTS 4.2. FOr reCeSSed BACk SCreeNS Or TO ACCeSS A/v INPUTS note: Choose the appropriate screws, washers and spacers (if necessary) according to the type of screen. • Position the adapter brackets as close as possible to the center of the display. •...
- Seite 7 All manuals and user guides at all-guides.com 5. hANgINg The dISPlAy ONTO The UNIverSAl PlATe 6. CABle MANAgeMeNT Tighten the bottom bolts to secure the brackets to the universal plate. Use the cable clips for routing cables.
-
Seite 8: Technical Data
MAx. rATed weIghT CAPACITy (SCreeN) 80 kg This warranty applies only to the original purchaser of the products supplied by Adam Hall and is not transferable dIMeNSIONS (w x h x d) 950 mm x 1730 mm x 840 mm to any person to whom the property is transferred by the original purchaser. -
Seite 9: Limitation Of Liability
Adam Hall is not liable for any claim made by a third party or made by you for a third party. This limitation of liability applies whether damages are sought, or claims are made, under this Limited Warranty or as a tort claim (including negligence and strict product liability), a contract claim, or any other claim, and cannot be rescinded or changed by anyone. - Seite 10 All manuals and user guides at all-guides.com STV46FF BILDScHIRMSTATIV...
-
Seite 11: Sicherheitshinweise
All manuals and user guides at all-guides.com SIcherheItShInWeISe aUfBaU • Bitte lesen Sie diese Bedienungsanleitung sorgfältig, bevor Sie mit der Montage und dem Aufbau BOdeNSTATIv Für FlAChBIldSChIrMe beginnen. • Bewahren Sie alle Informationen und Anleitungen an einem sicheren Ort auf. •... - Seite 12 All manuals and user guides at all-guides.com wIChTIger hINweIS: 1. MONTAge der STANdSäUle AUF deM SOCkel Prüfen Sie vor dem Aufbau anhand der Teileliste, ob alle Teile vorhanden sind. Befestigen Sie die Standsäule mit Hilfe der zugehörigen Schrauben und Unterlegscheiben auf dem Sollten Teile fehlen oder defekt sein, wenden Sie sich für Ersatz bitte an Ihren Fachhändler/Vertrieb.
-
Seite 13: Montage Der Universalhalterung
All manuals and user guides at all-guides.com 2. MONTAge der UNIverSAlhAlTerUNg 3. MONTAge der OBereN ABdeCkUNg Öffnen Sie die beiden Sternschrauben der Trägerplatte, um die Standsäule problemlos einführen zu Befestigen Sie die obere Abdeckung mit drei Schrauben. können. Führen Sie die Trägerplatte an der gewünschten Position in die rückseitigen Schienen der Standsäule ein. Bringen Sie die Trägerplatte in die gewünschte Höhe und fixieren Sie diese mit den beiden Sternschrauben. - Seite 14 All manuals and user guides at all-guides.com 4. MONTAge der AdAPTerSChIeNeN 4.2. BIldSChIrMe MIT verTIeFTeN gewINdeBOhrUNgeN UNd ggF. Für BelegUNg der A/v-eINgäNge anmerkUnG: Verwenden Sie den Ihrem Bildschirm entsprechenden Verschraubungssatz (mit Distanzstücken, falls erforderlich). • Positionieren Sie die Adapterleisten möglichst nah zur Bildschirmmitte. •...
- Seite 15 All manuals and user guides at all-guides.com 5. BeFeSTIgUNg deS BIldSChIrMS AN der UNIverSAlhAlTerUNg 6. kABelFührUNg: Ziehen Sie die unteren Schrauben fest, um die Schienen an der Universalhalterung zu befestigen. Befestigen Sie die Kabel mit den Cable Clips.
-
Seite 16: Technische Daten
MATerIAl Stahl, Aluminium, Kunststoff Mit dieser Garantie stellt Adam Hall sicher, dass das von Ihnen bei Adam Hall oder einem Adam Hall Partner erworbene OBerFläChe Produkt, bei normalem Gebrauch während des Zeitraums von 2 Jahren ab Kaufdatum frei von Material- oder Verarbei- pulverbeschichtet, eloxiert tungsfehlern ist. -
Seite 17: Haftungsbeschränkung
Ansprüche zu. Es ist ratsam, in solchen Fällen die entsprechenden Gesetze heranzuziehen, um Ihre Rechte umfassend zu ermitteln. InanSPrUchnahme der GarantIe Wenden Sie sich im Garantiefall direkt an Adam Hall oder den von Adam Hall autorisierten Händler, bei dem Sie das Produkt erworben haben. eG-konformItÄtSerklÄrUnG Die von Adam Hall vertriebenen Geräte entsprechen (soweit zutreffend) den grundlegenden Anforderungen und... - Seite 18 All manuals and user guides at all-guides.com STV46FF PIED POUR écRAN PLAT...
-
Seite 19: Informations De Sécurité
All manuals and user guides at all-guides.com InformatIonS de SécUrIté InStallatIon • Veuillez lire attentivement ces instructions avant de commencer l'installation et l'assemblage. PIed POUr éCrAN PlAT • Gardez ces instructions et informations en lieu sûr. • Suivez ces instructions. •... - Seite 20 All manuals and user guides at all-guides.com IMPOrTANT ! 1. FIxATION de lA COlONNe à lA BASe Vérifiez avant l'installation que vous avez bien reçu toutes les parties du pied, en vous référant à la Fixez la colonne à la base en utilisant les boulons et rondelles appropriés. Serrez ensuite tous les liste des composants.
- Seite 21 All manuals and user guides at all-guides.com 2. MISe eN PlACe de lA PlAqUe UNIverSelle 3. MISe eN PlACe dU CAPOT SUPérIeUr Dévissez les deux molettes sur la pièce de liaison, afin de faciliter l'insertion de la colonne. Fixez le capot supérieur avec trois boulons. Insérez la pièce de liaison dans la position désirée le long des rainures arrière de la colonne, mettez à...
- Seite 22 All manuals and user guides at all-guides.com 4. MISe eN PlACe deS SUPPOrTS/AdAPTATeUrS 4.2. POUr éCrANS à FONd eN reTrAIT, OU POUr ACCèS AUx eNTréeS AUdIO/vIdéO remarQUe : Selon le type d'écran, choisissez les boulons, rondelles et pièces d'espacement (si nécessaire). •...
- Seite 23 All manuals and user guides at all-guides.com 5. MISe eN PlACe/SUSPeNSION de l'éCrAN SUr lA PlAqUe UNIverSelle 6. PASSAge deS CâBleS Serrez les boulons du bas afin de fixer les supports sur la plaque universelle. Utilisez les pinces câble fournies pour le passage des câbles.
- Seite 24 All manuals and user guides at all-guides.com Faites passer les câbles dans les pince-câbles et la bande caoutchouc. 7. MISe eN PlACe/SUSPeNSION de l'éCrAN SUr lA PlAqUe UNIverSelle • Levez l'écran avec précaution et tirez simultanément les deux sangles vers le bas, puis introduisez les supports/adaptateurs dans la plaque universelle.
-
Seite 25: Caractéristiques Techniques
à l’égard d’Adam Hall. MATérIAU : acier, aluminium, plastique Par cette garantie, Adam Hall assure une garantie de 2 ans à partir de la date d’achat du produit (auprès d’Adam Hall SUrFACe peinture anodisée ou d’un de ses partenaires) contre tout défaut de pièce ou de fabrication, dans le cadre d’une utilisation normale. -
Seite 26: Protection De L'environnement Et Économies D'énergie
Ce produit ne doit pas être mélangé à d’autres déchets commerciaux lors de la collecte. Adam Hall GmbH, tous droits réservés. Les caractéristiques techniques et les fonctions disponibles sur le produit sont sujettes a modifications. La photocopie, la... - Seite 27 All manuals and user guides at all-guides.com STV46FF SOPORTE DE PANTALLA...
-
Seite 28: Información De Seguridad
All manuals and user guides at all-guides.com InformacIón de SeGUrIdad InStalacIón • Le rogamos que lea atentamente estas instrucciones antes de proceder a la instalación o montaje. SOPOrTe de PIe PArA PANTAllA PlANA • Guarde el manual para poder consultarlo en el futuro. •... - Seite 29 All manuals and user guides at all-guides.com IMPOrTANTe: 1. ACOPle de lA COlUMNA A lA BASe Acople la columna a la base utilizando los tornillos y arandelas apropiados. A continuación, apriete Antes de instalar el soporte, revise la lista de componentes para comprobar que ha recibido todas las todos los tornillos.
- Seite 30 All manuals and user guides at all-guides.com 2. INSTAlACIóN del PANel UNIverSAl 3. INSTAlACIóN de lA TAPA SUPerIOr Afloje los dos cierres de la pieza de fijación para facilitar su inserción en la columna. Utilice tres tornillos para fijar la tapa superior. Deslice la pieza de fijación hasta la posición deseada a lo largo de las ranuras de la parte posterior de la columna.
- Seite 31 All manuals and user guides at all-guides.com 4. INSTAlACIóN de lOS AdAPTAdOreS de SOPOrTe 4.2. PArA PANTAllAS de TrASerA CUrvA O PArA ACCeder A eNTrAdAS A/v nota: Elija los tornillos, arandelas y espaciadores (si fueran necesarios) adecuados, en función del tipo de pantalla.
- Seite 32 All manuals and user guides at all-guides.com 5. COlOCACIóN de lA PANTAllA eN el PANel UNIverSAl 6. OrgANIzACIóN de lOS CABleS Apriete los tornillos inferiores para fijar los soportes al panel universal. Utilice los clips de cable para colocar y sujetar los cables.
-
Seite 33: Datos Técnicos
Adam Hall, independientes de la garantía legal. MATerIAl Acero, aluminio, plástico Por la presente, Adam Hall garantiza que el producto que ha adquirido de Adam Hall o de un partner de Adam Hall ACABAdO Texturizado, tratamiento de oxidación estará exento de defectos de material y fabricación, en condiciones normales de uso, durante un período de 2 años a partir de la fecha de compra. -
Seite 34: Limitación De Responsabilidad
Este producto no debe mezclarse con otros residuos industriales. Adam Hall GmbH. Todos los derechos reservados. Los datos técnicos y las características funcionales del producto están sujetos a modificaciones. Se prohíbe la fotocopia, traducción y cualquier otra forma de reproducción parcial o total de este manual de usuario. - Seite 35 All manuals and user guides at all-guides.com Adam hall gmbh ∙ Daimlerstrasse 9 ∙ 61267 Neu-Anspach Tel.: +49(0)6081/9419-0 ∙ Fax: +49(0)6081/9419-1000 web: www.adamhall.com ∙ e-mail: mail@adamhall.com...
