Wartung der Laufräder und
Lager
Die Laufräder rotieren an einem Rollenlager, das von
einer Spannbuchse gestützt wird. Wenn das Lager gut
geschmiert wird, ist der Verschleiß minimal. Wenn
das Lager nicht gut geschmiert wird, kommt es zu
schnellem Verschleiß. Ein wackliges Laufrad weist
gewöhnlich auf ein abgenutztes Lager hin.
1. Sicherungsmutter und Radschraube entfernen,
mit denen das Laufrad an der Gabel befestigt ist
(Abb. 25).
2. Unterlegscheibe und Buchse entfernen. Dann
Spannbuchse und Rollenlager aus der Radnabe
herausziehen (Abb. 25).
3. Die andere Buchse von der Radnabe entfernen
und die Radnabe von Fett und Schmutz reinigen
(Abb. 25).
4. Rollenlager, Buchsen, Spannbuchse und
Innenseite der Radnabe auf Verschleiß
untersuchen. Defekte oder abgenutzte Teile
austauschen (Abb. 25).
5. Zum Zusammenbau eine (1) Buchse in die
Radnabe setzen. Rollenlager und Spannbuchse
einfetten und in die Radnabe schieben. Die
zweite Buchse in die Radnabe setzen (Abb. 25).
6. Das Laufrad in der Laufradgabel anbringen und
mit Radschraube und Sicherungsmutter
befestigen. Die Sicherungsmutter anziehen, bis
die Spannbuchse an der Innenseite der
Laufradgabeln aufliegt (Abb. 25).
7. Am Nippel des Laufrads Fett auftragen.
2
3
4
6

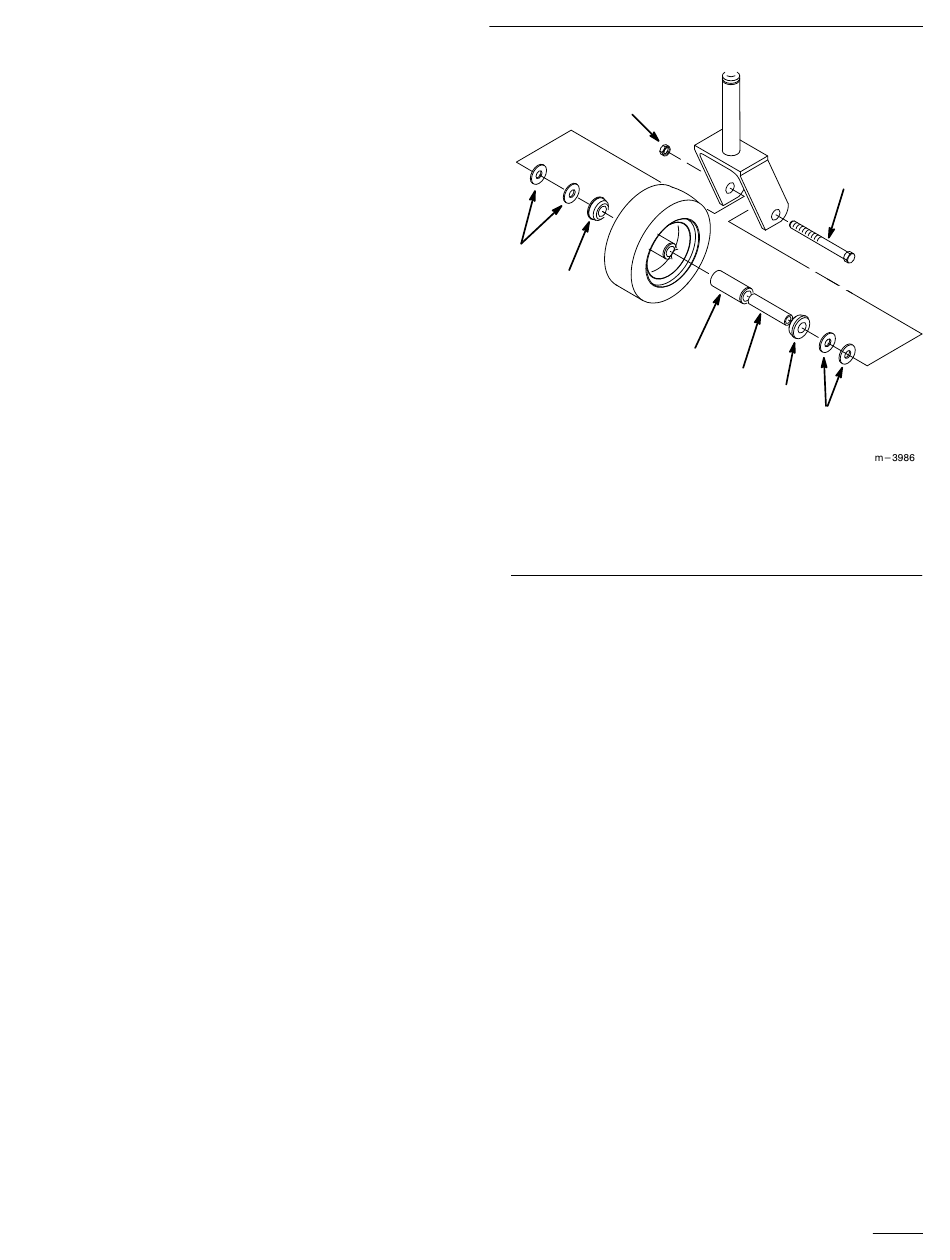

Abbildung 25
1. Sicherungsmutter
2. Radschraube
3. Unterlegscheibe (4)
Wartung
1
5
4
3
4. Buchse
5. Spannbuchse
6. Rollenlager
