2. Montage
Das SOREX Door Phone & Code kann entweder direkt in das
Türblatt oder an der Wand neben der Türe eingebaut werden.
Die zur Montage notwendigen Kabel sind in Abbildung 3 zu
sehen. Es handelt sich dabei um folgende Kabel:
Gelb
potentialfreier Relais Kontakt (max. 60V; 0,5A)
Grün
potentialfreier Relais Kontakt (max. 60V; 0,5A)
Braun
Weiß

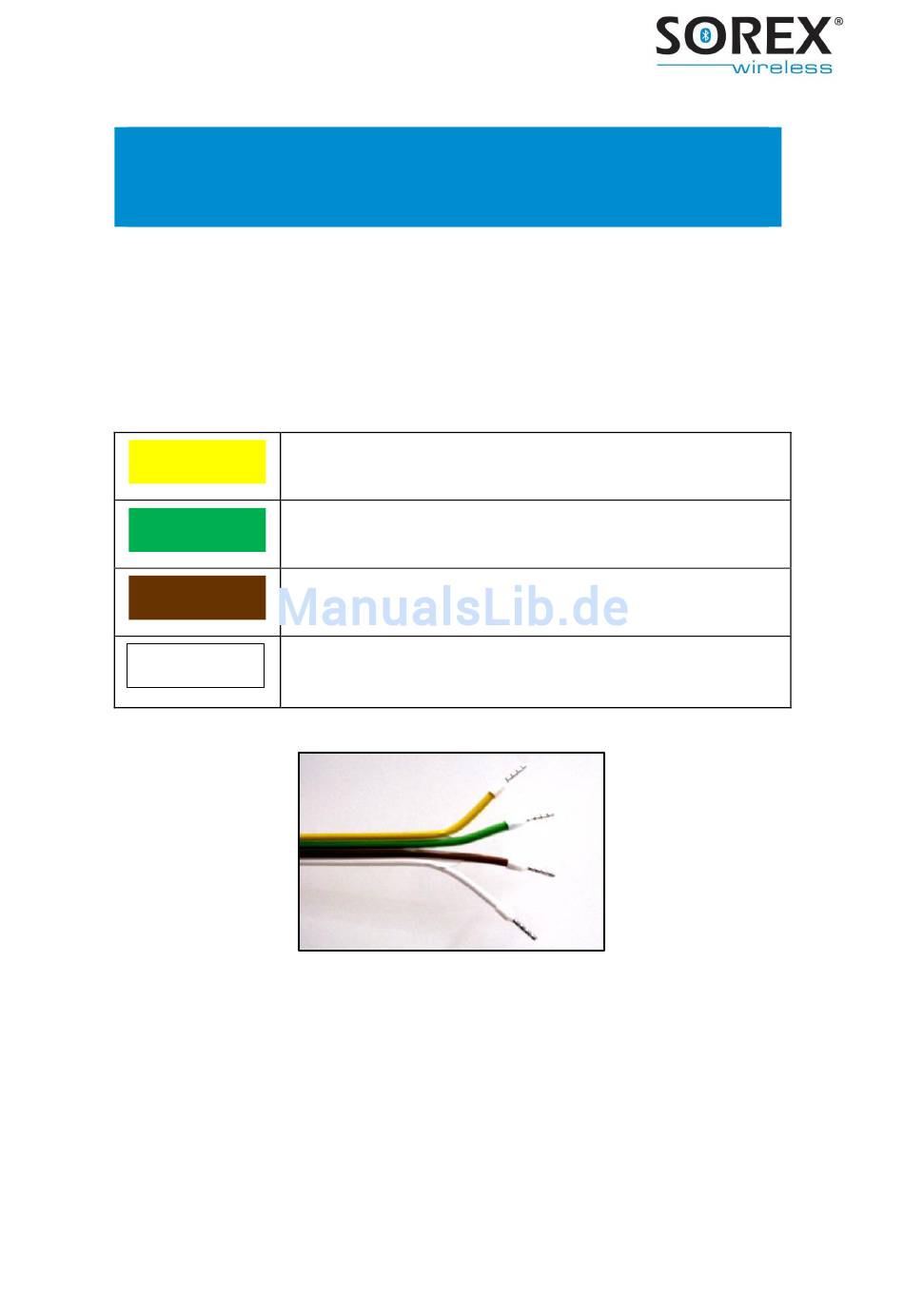

Abbildung 3: Gesicherte Relaiskabel und Kabel zur
9 - 24 VDC Spannungsversorgung Minus
9 - 24 VDC Spannungsversorgung Plus
Stromversorgung
7
