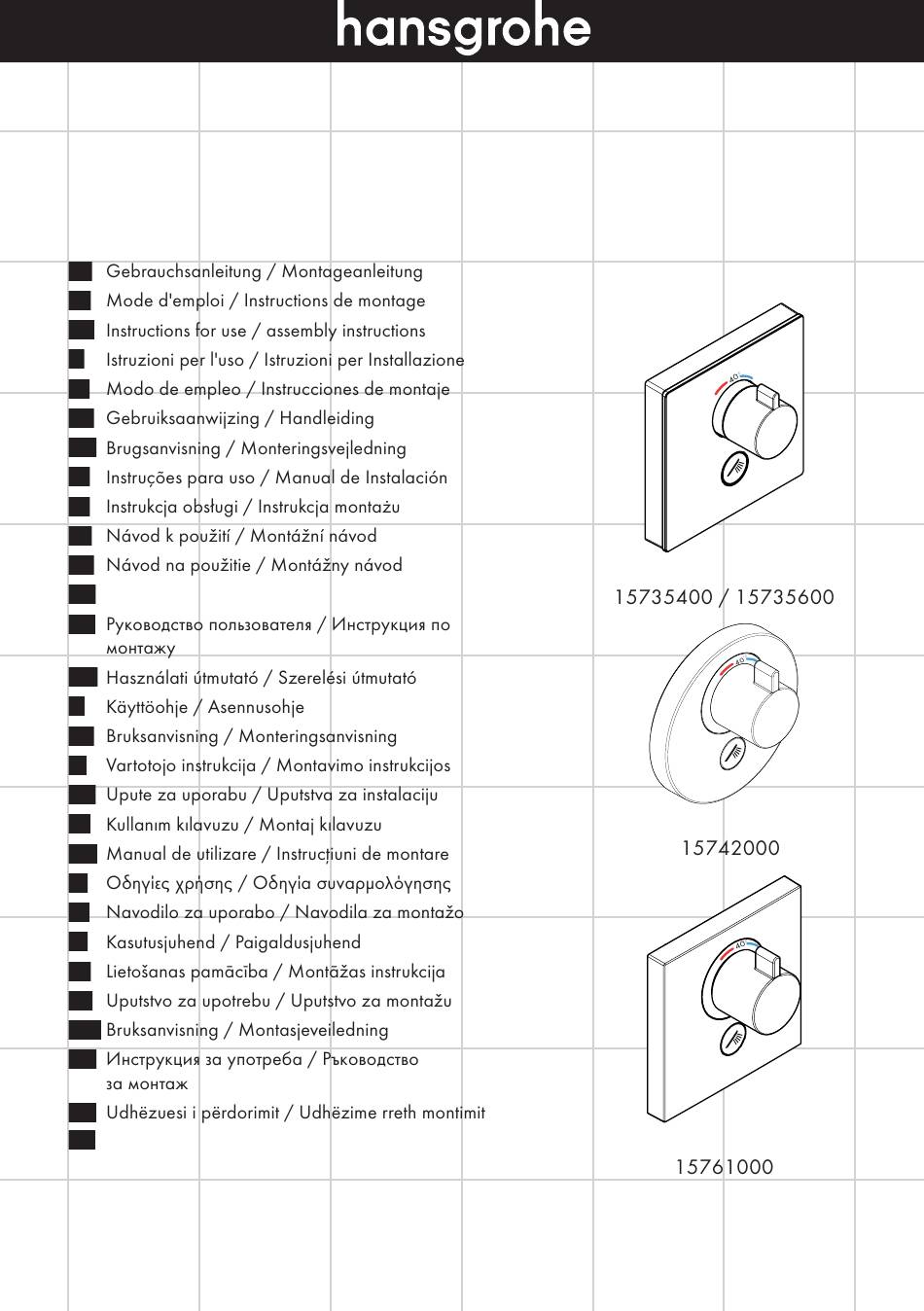

HANSGROHE ShowerSelect 15735400 Gebrauchsanleitung, Montageanleitung
Vorschau ausblenden
Andere Handbücher für ShowerSelect 15735400:
- Gebrauchsanleitung, montageanleitung (77 Seiten) ,
- Gebrauchsanleitung (76 Seiten) ,
- Gebrauchsanleitung, montageanleitung (19 Seiten)
Werbung
Verfügbare Sprachen
Verfügbare Sprachen
Quicklinks
DE
FR
EN
IT
ES
NL
DK
PT
PL
CS
SK
ZH 用户手册 / 组装说明
RU
HU
FI
SV
LT
HR
TR
RO
EL
SL
ET
LV
SR
NO
BG
SQ
دليل االستخدام / تعليمات التجميع
AR
2
4
6
8
10
12
14
16
18
20
22
ShowerSelect
24
26
28
30
32
34
36
ShowerSelect S
38
40
42
44
46
48
50
52
54
56
ShowerSelect
59
Werbung
Verwandte Anleitungen für HANSGROHE ShowerSelect 15735400
Inhaltszusammenfassung für HANSGROHE ShowerSelect 15735400
- Seite 1 ShowerSelect ZH 用户手册 / 组装说明 ShowerSelect S دليل االستخدام / تعليمات التجميع ShowerSelect...
- Seite 2 Deutsch Sicherheitshinweise Symbolerklärung Safety Function Einjustieren Montagehinweise Wartung Technische Daten Bedienung Maße Durchflussdiagramm...
- Seite 3 Deutsch Serviceteile Reinigung Prüfzeichen Störung Ursache Abhilfe Montage siehe Seite 61...
- Seite 4 Français Consignes de sécurité Description du symbole Safety Function Réglage Instructions pour le montage Entretien Informations techniques Instructions de service Dimensions Diagramme du débit...
- Seite 5 Français Pièces détachées Nettoyage Classification acoustique et débit Dysfonctionnement Origine Solution Montage voir pages 61...
- Seite 6 English Safety Notes Symbol description Safety Function Adjustment Installation Instructions Maintenance Special information for UK Technical Data Operation Dimensions Flow diagram...
- Seite 7 English Spare parts Cleaning Test certificate Fault Cause Remedy Assembly see page 61...
- Seite 8 Italiano Indicazioni sulla sicurezza Descrizione simbolo Safety Function Taratura Istruzioni per il montaggio Manutenzione Dati tecnici Procedura Ingombri Diagramma flusso...
- Seite 9 Italiano Parti di ricambio Pulitura Segno di verifica Problema Possibile causa Rimedio Montaggio vedi pagg. 61...
- Seite 10 Español Indicaciones de seguridad Descripción de símbolos Safety Function Puesta a punto Indicaciones para el montaje Mantenimiento Datos técnicos Manejo Dimensiones Diagrama de circulación...
- Seite 11 Español Repuestos Limpiar Marca de verificación Problema Causa Solución Montaje ver página 61...
- Seite 12 Nederlands Veiligheidsinstructies Symboolbeschrijving Safety Function Correctie Montage-instructies Onderhoud Technische gegevens Bediening Maten Doorstroomdiagram...
- Seite 13 Nederlands Service onderdelen Reinigen Keurmerk Storing Oorzaak Oplossing Montage zie blz. 61...
- Seite 14 Dansk Sikkerhedsanvisninger Symbolbeskrivelse Safety Function Justering Monteringsanvisninger Service Tekniske data Brugsanvisning Målene Gennemstrømningsdiagram...
- Seite 15 Dansk Reservedele Rengøring Godkendelse Fejl Årsag Hjælp Montering se s. 61...
- Seite 16 Português Avisos de segurança Descrição do símbolo Safety Function Afinação Avisos de montagem Manutenção Dados Técnicos Funcionamento Medidas Fluxograma...
- Seite 17 Português Peças de substituição Limpeza Marca de controlo Falha Causa Solução Montagem ver página 61...
- Seite 18 Polski Wskazówki bezpieczeństwa Opis symbolu Safety Function Regulacja Wskazówki montażowe Konserwacja Dane techniczne Obsługa Wymiary Schemat przepływu...
- Seite 19 Polski Części serwisowe Czyszczenie Znak jakości Usterka Przyczyna Pomoc Montaż patrz strona 61...
- Seite 20 Česky Bezpečnostní pokyny Popis symbolů Safety Function Nastavení Pokyny k montáži Údržba Technické údaje Ovládání Rozmìry Diagram průtoku...
- Seite 21 Česky Servisní díly Čištění Zkušební značka Porucha Příčina Odstranění Montáž viz strana 61...
- Seite 22 Slovensky Bezpečnostné pokyny Popis symbolov Safety Function Nastavenie Pokyny pre montáž Údržba Technické údaje Obsluha Rozmery Diagram prietoku...
- Seite 23 Slovensky Servisné diely Čistenie Osvedčenie o skúške Porucha Príčina Pomoc Montáž viď strana 61...
- Seite 24 中文 安全技巧 符号说明 装配时为避免挤压和切割受伤，必须戴上手 请勿使用含有乙酸的硅胶！ 套。 本产品只允许作为洗浴、卫生和洁身之用。 安全功能 (参见第页 不得让儿童和肢体、精神和/或意识有障碍的成 恒温阀芯的安全功能可以预先设定所 人在不受监管的情况下使用淋浴系统。受酒精 希望的最高出水温度，例如最高温度 或毒品影响的人员不得使用淋浴系统。 为 ℃ 冷热水管间过大的压力差必须予以平衡。 安装提示 安装前必须检查产品是否受到运输损害。 安装 校准 (参见第页 后将不认可运输损害或表面损伤。 安装完成后必须检查调温器的出水温 度。如在取水处测量所得的温度与调温 管道和阀门必须根据通用标准进行安装、冲洗 器上设定的温度有偏差，那么必须进行 和检查。 调整。 请遵守当地国家现行的安装规定。 如果将恒温器或冷热水混合器调最大温度，闭锁 阀液压开口处可能造成烫伤。 建议您 设置到“安全模式”。 保养 (参见第页 技术参数 此恒温龙头带有单向阀。 单向阀必 须在符合国家或当地的法律的情况下 工作压强： 最大 按照...
- Seite 25 中文 备用零件 清洗 (参见第页 附有小手册 = 颜色代码 检验标记 (参见第页 = 镀铬 = 白色/镀铬 = 白色 = 黑色/镀铬 = 黑色 问题 原因 补救 - 水压不足 - 检查总水压 龙头出水量小 - 调压器过滤网脏污 - 清洁龙头前面和恒温阀芯的过 滤网。 - 花洒滤网有垃圾堵塞 - 清洗花洒和软管间的过滤网 - 单向阀有垃圾堵塞或漏水 - 清洗单向阀，如有必要则更换 串水，在龙头关闭的状态下，热 水被强迫流入冷水管路，或者 新的 相反。 - 恒温阀芯未被调节 - 调节恒温器...
- Seite 26 Русский Указания по технике безопасности Описание символов Safety Function Настройка Указания по монтажу Техническое обслуживание Технические данные Эксплуатация Размеры Схема потока...
- Seite 27 Русский Κомплеκт Очистка Знак технического контроля Неисправность Причина Устранение неисправности Монтаж см. стр. 61...
- Seite 28 Magyar Biztonsági utasítások Szimbólumok leírása Safety Function Beszerelés Szerelési utasítások Karbantartás Műszaki adatok Használat Méretet Átfolyási diagramm...
- Seite 29 Magyar Tartozékok Tisztítás Vizsgajel Hiba Megoldás Szerelés lásd a oldalon 61...
- Seite 30 Suomi Turvallisuusohjeet Merkin kuvaus Safety Function Säätö Asennusohjeet Huolto Tekniset tiedot Käyttö Mitat Virtausdiagrammi...
- Seite 31 Suomi Varaosat Puhdistus Koestusmerkki Häiriö Toimenpide Asennus katso sivu 61...
- Seite 32 Svenska Säkerhetsanvisningar Symbolförklaring Safety Function Inställning av maxtemperatur Monteringsanvisningar Skötsel Tekniska data Hantering Måtten Flödesschema...
- Seite 33 Svenska Reservdelar Rengöring Testsigill Störning Orsak Åtgärd Montering se sidan 61...
- Seite 34 Lietuviškai Saugumo technikos nurodymai Simbolio aprašymas Apsaugos funkcija Nustatymas Montavimo instrukcija Techninis aptarnavimas Techniniai duomenys Eksploatacija Išmatavimai Pralaidumo diagrama...
- Seite 35 Lietuviškai Atsarginės dalys Valymas Bandymo pažyma Gedimas Priežastis Priemonė Montavimas žr. psl. 61...
- Seite 36 Hrvatski Sigurnosne upute Opis simbola Safety Funkcija Regulacija Upute za montažu Održavanje Tehnički podatci Upotreba Mjere Dijagram protoka...
- Seite 37 Hrvatski Rezervni djelovi Čišćenje Oznaka testiranja Greška Uzrok Otklanjanje Sastavljanje pogledaj stranicu 61...
- Seite 38 Türkçe Güvenlik uyarıları Simge açıklaması Safety Function Ayarlama Montaj açıklamaları Bakım Teknik bilgiler Kullanımı Ölçüleri Akış diyagramı...
- Seite 39 Türkçe Yedek Parçalar Temizleme Kontrol işareti arıza sebep yardım Montajı bakınız sayfa 61...
- Seite 40 Română Instrucţiuni de siguranţă Descrierea simbolurilor Funcţia de siguranţă Reglare Instrucţiuni de montare Întreţinere Date tehnice Utilizare Dimensiuni Diagrama de debit...
- Seite 41 Română Piese de schimb Curăţare Certificat de testare Deranjament Cauza Măsuri de remediere Montare vezi pag. 61...
- Seite 42 Ελληνικά Υποδείξεις ασφαλείας Περιγραφή συμβόλων Safety Function Ρύθμιση Οδηγίες συναρμολόγησης Συντήρηση Τεχνικά Χαρακτηριστικά Χειρισμός Διαστάσεις Διάγραμμα ροής...
- Seite 43 Ελληνικά Ανταλλακτικά Καθαρισμός Σήμα ελέγχου Βλάβη Αιτία Διόρθωση Συναρμολόγηση βλ. Σελίδα 61...
- Seite 44 Slovenski Varnostna opozorila Opis simbola Varnostna funkcija . Nastavitev Navodila za montažo Vzdrževanje Tehnični podatki Upravljanje Mere Diagram pretoka...
- Seite 45 Slovenski Rezervni deli Čiščenje Preskusni znak Napaka Vzrok Pomoč Montaža glejte stran 61...
- Seite 46 Estonia Ohutusjuhised Sümbolite kirjeldus Turvafunktsioon Reguleerimine Paigaldamisjuhised Hooldus Tehnilised andmed Kasutamine Mõõtude Läbivooludiagramm...
- Seite 47 Estonia Varuosad Puhastamine Kontrollsertifikaat Rike Põhjus Lahendus Paigaldamine vt lk 61...
- Seite 48 Latvian Drošības norādes Simbolu nozīme ķ ē Š Drošības funkcija ē ķ ņ ē ē ē Ieregulēšana ķ ē ķ Norādījumi montāžai ē ē ē ē Apkope ļ ņ ē ņ ē ē ē ē ē ē ē Tehniskie dati Lietošana ē...
- Seite 49 Latvian Rezerves daļas Tīrīšana Pārbaudes zīme Traucējums Iemesls Bojājumu novēršana ē ē ē ļ Ū ē ļ Ū ē ē ē ļķ ē ē ē ļļ ļķ ē ē ē ē ē ē ē ņ ņ ē - ļļ ē ķ...
- Seite 50 Srpski Sigurnosne napomene Opis simbola Safety funkcija Podešavanje Instrukcije za montažu Održavanje Tehnički podaci Rukovanje Mere Dijagram protoka...
- Seite 51 Srpski Rezervni delovi Čišćenje Ispitni znak Smetnja Uzrok Pomoć Montaža vidi stranu 61...
- Seite 52 Norsk Sikkerhetshenvisninger Symbolbeskrivelse Safety Function Justering Montagehenvisninger Vedlikehold Tekniske data Betjening Mål Gjennomstrømningsdiagram...
- Seite 53 Norsk Servicedeler Rengjøring Prøvemerke Feil Årsak Feilrettelse Montasje se side 61...
- Seite 54 БЪЛГАРСКИ Указания за безопасност Описание на символите Safety Function Б Юстиране Г А Указания за монтаж Поддръжка А Технически данни Обслужване Размери Диаграма на потока...
- Seite 55 БЪЛГАРСКИ Сервизни части Почистване Контролен знак Неизправност Причина Помощ - Ю Б Б - А Б Монтаж вижте стр. 61...
- Seite 56 Shqip Udhëzime sigurie Përshkrimi i simbolit Funksionet e sigurisë Justimi Udhëzime për montimin Mirëmbajtja Të dhëna teknike Përdorimi Përmasat Diagrami i qarkullimit...
- Seite 57 Shqip Pjesët e servisit Pastrimi Shenja e kontrollit Demtim Shkaku Ndihme Montimi shih faqen 61...
- Seite 58 عربي التنظيف قطع الغيار (راجع صفحة راجع والكتيب المرفق األلوان شهادة اختبار (راجع صفحة كروم أبيض/كروم أبيض كروم/أسود أسود العالج واإلصالح السبب العطل افحص ضغط المواسير ضغط اإلمداد ليس كاف ي ًا ٍ الماء غير كا ف نظف مرشحات االتساخات إلى مرشح...
- Seite 59 عربي وصف الرمز تنبيهات األمان هام! ال تستخدم السليكون الذي يحتوي على يجب إرتداء قفازات لليد أثناء التركيب لتجنب !أحماض .حدوث أخطار اإلنحشار أو الجروح ال يجب استخدام المنتج إال في أغراض االستحمام وظيفة األمان (راجع صفحة .واألغراض الصحية وأغراض تنظيف الجسم يمكن...
- Seite 60 ShowerSelect ShowerSelect S 6 8 - 9 6 Ø 69-97 ShowerSelect 72-100 ShowerSelect ShowerSelect S ShowerSelect 0,50 0,45 0,40 0,35 0,30 0,25 0,20 0,15 0,10 0,05 0,00 24 30 36 42 48 54 60 Q = l/min Q = l/sec...
- Seite 61 01800180 SW 5 mm SW 4 mm SW 4 mm (5 Nm)
- Seite 62 > 0...
- Seite 63 SW 4 mm...
- Seite 64 (0,1 Nm)
- Seite 65 15742000 15735400 15761000 15735600 15742000 15735400 15761000 15735600 SW 3 mm SW 3 mm (2 Nm) (4 Nm) CLICK...
- Seite 66 max. 5° SW 4 mm Ø 7 mm 0 ° SW 4 mm (5 Nm)
- Seite 68 z. B. 42° C for example 42° C...
- Seite 69 15742000 15735400 15761000 15735600 15742000 15761000 CLICK 15735400 15735600 CLICK...
- Seite 70 SW 4 mm SW 24 mm...
- Seite 71 SW 4 mm SW 24 mm (5 Nm) (15 Nm) 15742000 15761000 0,1 Nm 15735400 15735600 CLICK...
- Seite 72 开 关 ē حتف ē قالغإ >40° C 热 冷 نخاس دراب...
- Seite 73 Ø...
- Seite 76 P-IX DVGW WRAS 15742000 15761000 15735400 / 15735600 DIN 4109 PA-IX 28412/IC · · · · ·...
