MONTAGEANLEITUNG

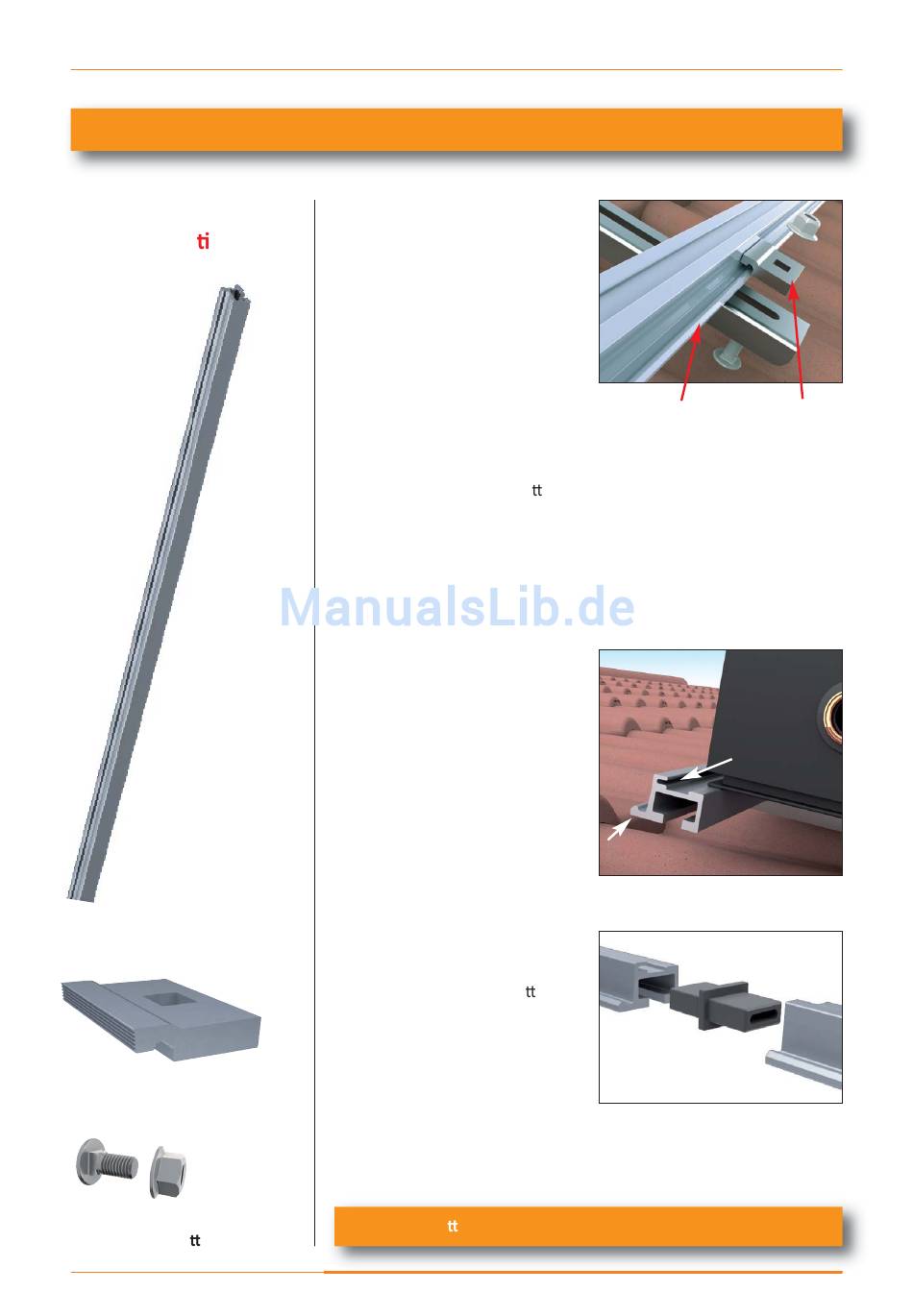

Montage der Kollektor‐Montageschienen
Diese Teile
werden benö gt:
Kollektor‐Montageschienen
Spannpratze
Flachrundschraube M10
mit Sperrzahnmu er
© Solarbayer GmbH [29.15]
1
Die untere Kollektor‐Montage‐
schiene auf die Kollektor‐Auflage‐
schiene auflegen und die Spann‐
pratze wie im Bild ersichtlich auf
das Klemmprofil der Kollektor‐
Montageschiene aufsetzen.
Jetzt die Flachrundschrauben von
unten durch die Längsnut der Kol‐
lektorauflageschiene mit der Spann‐
pratze verbinden.
Kollektor‐Montageschienen hori‐
zontal ausrichten und die Mu er
von oben festziehen.
Pro Kollektor sind jeweils 4 Spann‐
pratzen erforderlich.
2
Die obere Kollektor‐Montage‐
schiene in gleicher Weise platzieren
und nur lose vorfixieren (siehe Bild).
Achtung bei der oberen Kollektor‐
Montageschiene muss die Nut nach
unten zum Kollektor zeigen.
3
Die Verlängerung der Kollektor‐
Montageschienen erfolgt mi els
beigefügter Schienenverbinder
Nächster Schri :„Montage der Kollektoren"
Solarkollektoren PremiumPlus
Klemmprofil
Klemmprofil
Solarbayer GmbH
Spannpratze
Nut
13
