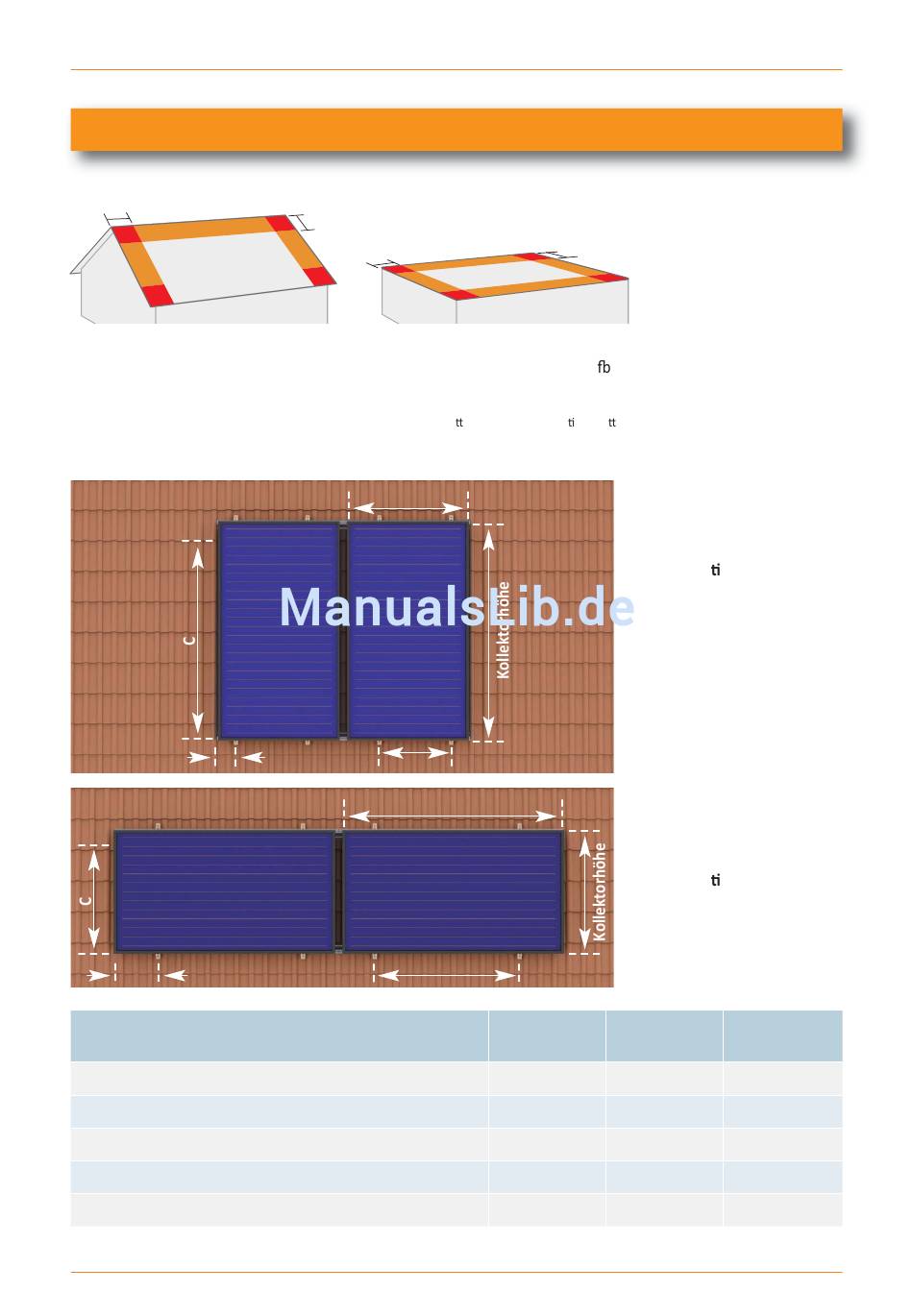

MONTAGEANLEITUNG
Montagemaße
1 m
Mindestabstände von Dachrändern:
Mindestabstand des Kollektorfeldes vom Dachrand: 1 Meter (Ausnahme: Trau ereich bei geneigten Dächern)
Bei vorhandener Blitzschutzanlage: Mindestabstand von Blitzschutzeinrichtungen: 1 Meter
Vgl.: BDH (Bundesindustrieverband Deutschland Haus‐, Energie‐ und Umwel echnik e. V., Informa onsbla Nr. 34)
B
B
Dachhakenabstände
(Standardhaken und Biberschwanzhaken)
Kollektorhöhe
Kollektorbreite
A* = Dachhakenabstand für einen Kollektor
B* = Abstand zwischen Dachhaken und Kollektor
C** = Dachhakenabstand
*Variabler Abstand (abhängig von Dachziegelbreite und Sparrenabstand); **Variabler Abstand (abhängig von Dachziegelhöhe)
© Solarbayer GmbH [29.15]
1 m
1 m
Kollektorbreite
Kollektorbreite
A
Kollektorbreite
A
(mm) 1600
(mm) 1260
(mm) ca. 800‐1060
(mm) mind. 100
(mm) 1200‐1400
Solarkollektoren PremiumPlus
1 m
Achtung:
Kollektoren in senkrechter
Bauweise dürfen nicht waag‐
recht mon ert werden.
Achtung:
Kollektoren in waagrechter
Bauweise dürfen nicht senk‐
recht mon ert werden.
PremiumPlus
PremiumPlus
2.01
2.86
2270
1260
ca. 800‐1060
mind. 100
2000‐2200
PremiumPlus
2.86 W
1260
2270
ca. 1600‐2070
mind. 100
800‐1200
5
Solarbayer GmbH
