Der Anschlagklotz (3) und das Distanzstück (5) muss je nach Stärke des
•
Werkstückes näher an die Mitte oder weiter davon entfernt fixiert werden.
Normalerweise ist die Biegeform (17-25) im dritten Loch der Hebelaufnahme (9)
•
eingesteckt, aber dies kann natürlich an das Werkstück angepasst werden.
3-1
BIEGEN VON 90° WINKELN
Montieren Sie die Winkelbiegeform (7) wie in Abbildung 5 demonstriert.
•
Sollte der Hebel (9) am Werkstück anschlagen, dann positionieren Sie das
•
Werkstück links vom Hebel.
Ziehen Sie am Hebel immer im Uhrzeigersinn.
•
Sollten Sie mehrere Winkel biegen wollen, dann markieren Sie diese mit Kreide
•
auf dem Werkstück.
Sollten Sie zwei oder mehr Biegungen am gleichen Werkstück durchführen wollen,
•
dann beachten Sie, dass Sie ca. 3-4 mm Verlust aufgrund der Biegung einrechnen
müssen.
Ziehen Sie einen Kreidestrich an der Kante der Winkelbiegeform (7), so dass nur
•
die Hälfte des Striches zu sehen ist.
Biegen Sie den gewünschten Winkel. Verwenden Sie einen Winkelmesser zur
•
genauen Messung.
Bei komplexeren Biegeaufgaben verwenden Sie ein Abfallstück, um die
•
Durchführung zu testen.
3-2
VARIABLER ANSCHLAG
Der Anschlag (4) ist dafür gedacht, um den gleichen Winkel wiederholt zu biegen.
•
Richten Sie die Maschine wie oben beschrieben ein.
•
Messen Sie mit einem Winkelmesser den gewünschten Winkel aus.
•
Positionieren Sie nun den Anschlag (4) entsprechend auf den Bohrungen im
•
Führungsring.
4
WARTUNG
Schmieren Sie die beweglichen Teile regelmäßig.
•
Prüfen Sie die Schrauben und Muttern regelmäßig auf einen festen Sitz.
•
Wenn nicht in Gebrauch, trocken und abdeckt lagern.
•
24383 – DBG 75

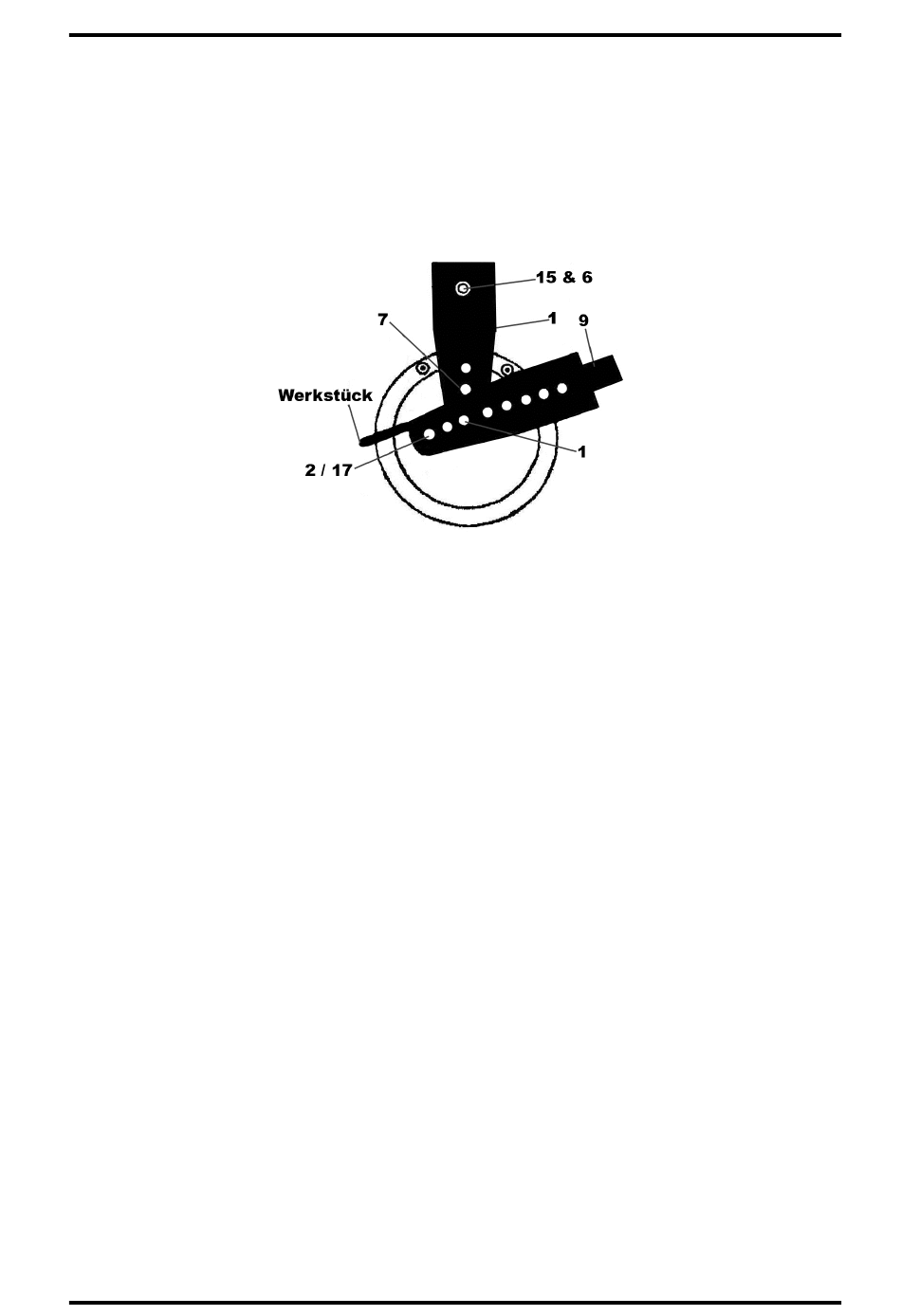

Abbildung 5
SEITE 6 VON 9
