Inhaltszusammenfassung für Dema 24383

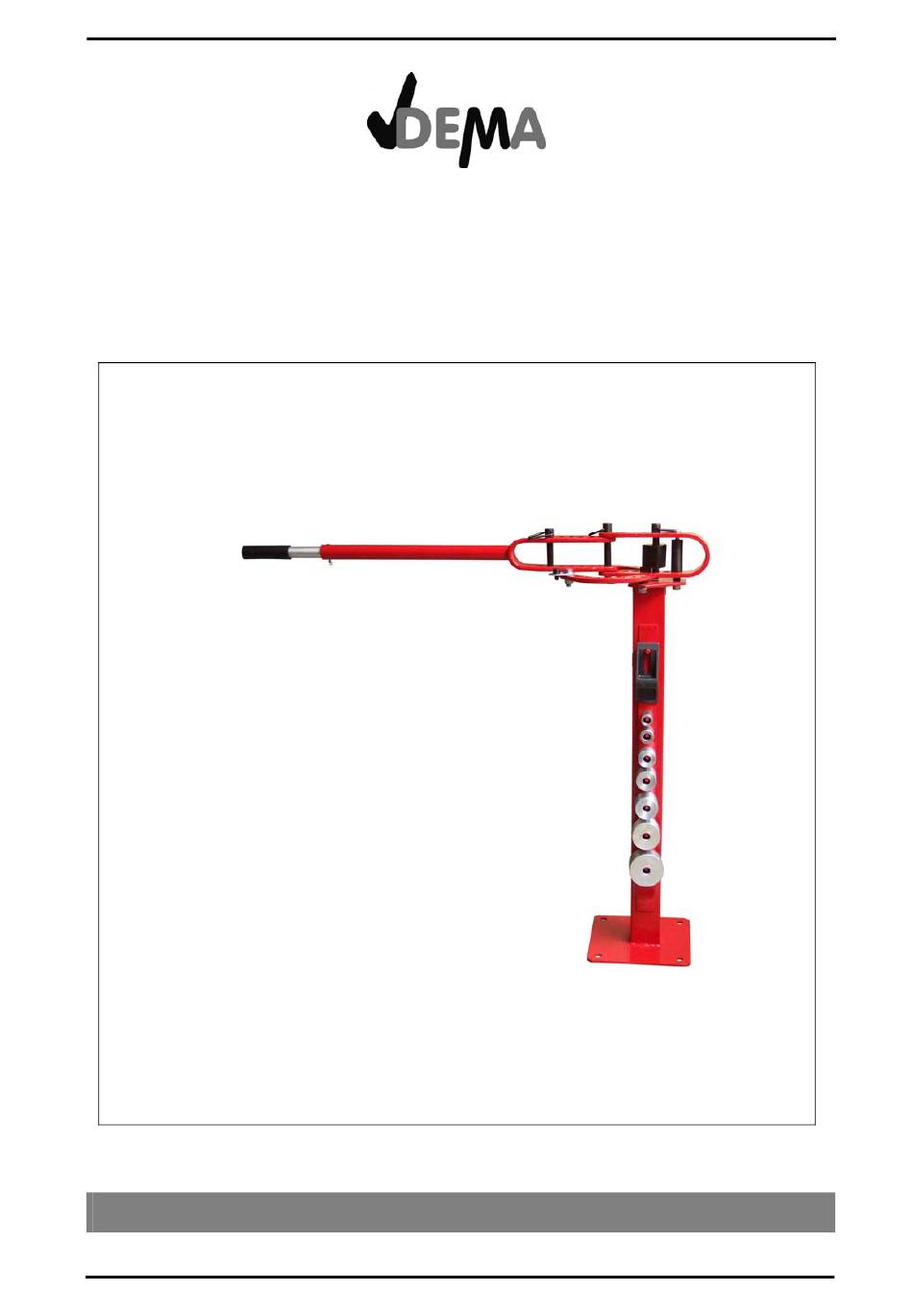

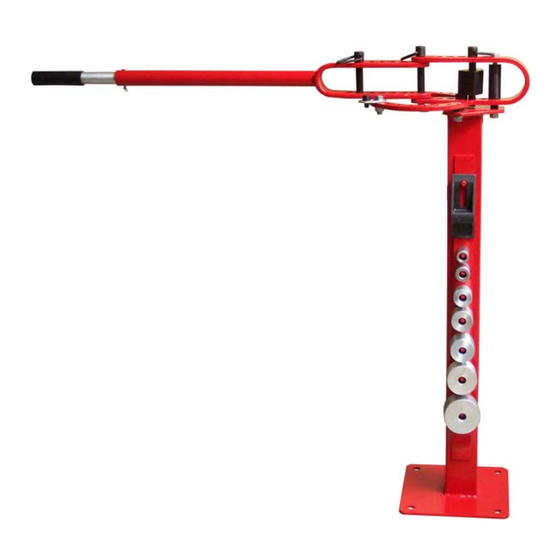

- Seite 1 KOMPAKT-BIEGEGERÄT MIT FUß ARTIKEL-NR. 24383 LESEN SIE DIE BEDIENUNGSANLEITUNG UND DIE SICHERHEITSHINWEISE VOR DER ERSTEN VERWENDUNG GRÜNDLICH DURCH! DEMA-VERTRIEBS GMBH • IM TOBEL 4 • 74547 ÜBRIGSHAUSEN WWW.FIXVERSAND.DE © DEMA VERTRIEBS-GMBH LETZTE AKTUALISIERUNG: 27.04.2007...
-
Seite 2: Inhaltsverzeichnis
24383 – Kompakt-Biegegerät mit Fuß Inhaltsverzeichnis SICHERHEITSHINWEISE........................3 MONTAGE & AUFBAU ........................3 BEDIENUNG ............................4 Biegen von 90° Winkeln..........................5 Variabler Anschlag ............................6 TECHNISCHE DATEN........................6 EXPLOSIONSZEICHNUNG....................... 6 TEILELISTE ............................7 CE-ZERTIFIKAT ..........................8 SEITE 2 VON 8... -
Seite 3: Sicherheitshinweise
24383 – Kompakt-Biegegerät mit Fuß SICHERHEITSHINWEISE • Änderungen die dem technischen Fortschritt dienen, können ohne Vorankündigung vom Hersteller getätigt werden und sind eventuell in der Bedienungsanleitung noch nicht berücksichtigt. • Kontrollieren Sie das Gerät vor Inbetriebnahme auf Vollständigkeit und Funktion! •... -
Seite 4: Bedienung
24383 – Kompakt-Biegegerät mit Fuß Abbildung 1 • Schieben Sie die Hebelaufnahme (9) in das Gestell (10) und sichern Sie diese mit dem Sicherungsbolzen (1). Abbildung 2 BEDIENUNG • Der Anschlagklotz (3) und die Mittenwalze (1 oder 17) sind durch zwei lange Sicherungsbolzen (1) gesichert. -
Seite 5: Biegen Von 90° Winkeln
24383 – Kompakt-Biegegerät mit Fuß Abbildung 4 • Das Werkstück muss zwischen die Mittenwalze (1 oder 17), die Biegeform (17-25) und einer flachen Seite des Anschlagklotz (3) positioniert werden. • Der Anschlagklotz (3) und das Distanzstück (5) muss je nach Stärke des Werkstückes näher an die Mitte oder weiter davon entfernt fixiert werden. -
Seite 6: Variabler Anschlag
24383 – Kompakt-Biegegerät mit Fuß • Bei komplexeren Biegeaufgaben verwenden Sie ein Abfallstück, um die Durchführung zu testen. VARIABLER ANSCHLAG • Der Anschlag (4) ist dafür gedacht, um den gleichen Winkel wiederholt zu biegen. • Richten Sie die Maschine wie oben beschrieben ein. -
Seite 7: Teileliste
24383 – Kompakt-Biegegerät mit Fuß TEILELISTE Pos. Beschreibung Anzahl Sicherungsbolzen – Lang Sicherungsbolzen – Kurz Anschlagklotz Anschlag Distanzstück Abstandswalze Biegeaufsatz – rechtwinklig Hebel - Verlängerungsstange Hebelaufnahme Gestell Sockel Sicherungsstift & Federstift Distanzring 3/8“ Mutter 3/8“ x 5-1/4“ Schraube 3/8“ x 7/8“ Schraube 1“... -
Seite 8: Ce-Zertifikat
24383 – Kompakt-Biegegerät mit Fuß CE-ZERTIFIKAT EU-Konformitätserklärung EU Declaration of Conformity Hiermit erklären wir, FIX-Versand DEMA-Vertriebs GmbH We herewith declare Im Tobel 4, 74547 Übrigshausen, Germany Dass das nachfolgend bezeichnete Gerät aufgrund seiner Konzipierung und Bauart sowie in der von uns in Verkehr gebrachten Ausführung den einschlägigen, grundlegenden Sicherheits- und Gesundheitsanforderungen...
