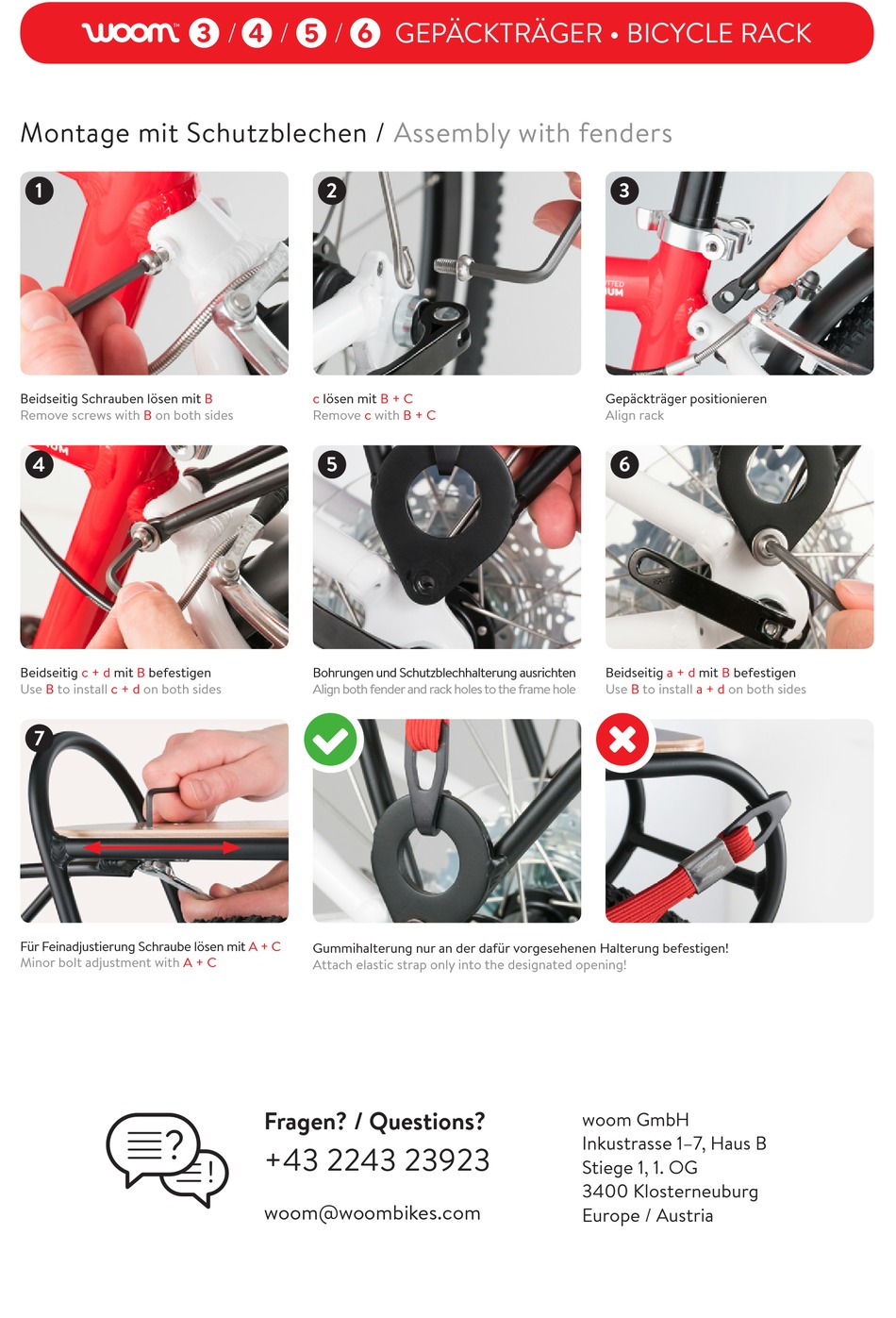

Woom 3 Montageanleitung Seite 2

woom❸ /❹ /❺ /❻ GEPÄCKTRÄGER • BICYCLE RACK
Montage mit Schutzblechen /
1
Beidseitig Schrauben lösen mit
Remove screws with B on both sides
4
Beidseitig c + d mit B befestigen
Use B to install c + d on both sides
7
Für Feinadjustierung Schraube lösen mit
Minor bolt adjustment with A + C
2
B c lösen mit
Remove c
5
Bohrungen und Schutzblechhalterung ausrichten
Align both fender and rack holes to the frame hole

A + C
Gummihalterung nur an der dafür vorgesehenen Halterung befestigen!
Attach elastic strap only into the designated opening!
Fragen? / Questions?
+43 2243 23923
woom@woombikes.com
Assembly with fenders
B + C
with B + C
3
Gepäckträger positionieren
Align rack
6
Beidseitig a + d mit B befestigen
Use B to install a + d on both sides

woom GmbH
Inkustrasse 1–7, Haus B
Stiege 1, 1. OG
3400 Klosterneuburg
Europe / Austria
