AFMETINGEN
1. Schakel de netstroom naar het
systeem uit.
Controleer altijd, voor uw eigen
veiligheid, of de hoofdschakelaar
uitgeschakeld is voordat u enige
bedrading aanraakt.

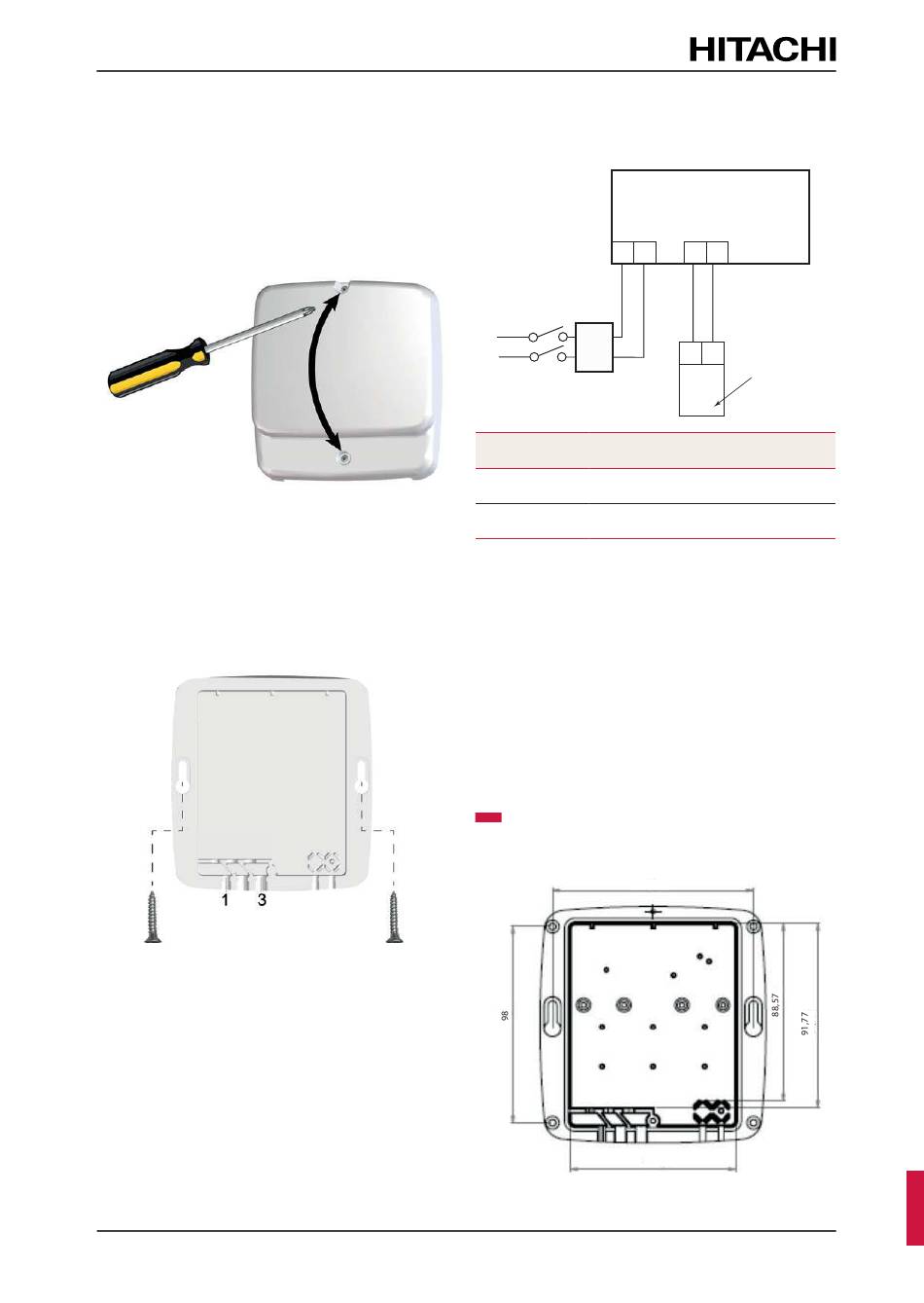

2. Verwijder het deksel van de ontvanger.
3. Monteer de bedradingsklemplaat op
de wand of in de aansluitkast.

OPMERKING
De benodigde pluggen en schroeven worden
meegeleverd.
4. Sluit de ontvanger-bedrading aan.
• Sluit de H-LINK-kabel aan.
• Plaats de kabel door het met
merkteken 3 geïdentificeerde gat.
• Sluit de voedingskabel aan
(L = netgeleider; N = neutraal)
(aandraaimoment 0,50 N·m).
• Steek de voedingskabel door het met
merkteken 1 geïdentificeerde gat.
PMML0635 rev.3 - 04/2024
5. De kabels moeten in de kabelkanalen
van de aansluitkast worden gelegd,
om de trekkracht te garanderen.
L N
1~ 230V 50Hz
L
CB
N
Item
Zekeringautomaat 5A
CB
Kabel
(1) Het type kabel voor de netvoeding mag niet
lichter zijn dan gespecificeerd in 60245 IEC 57.
6. Bevestig het deksel van de ontvanger
op de bedradingsklemplaat.
7. Schakel de netstroom naar het
systeem terug in.
8. Download de CSNET Home-app
van Apple store of Play store. De
app is ook te vinden op www.
csnetmanager.com.
4. AFMETINGEN
98
ATW-IOT-01
H-LINK
YUTAKI-
YUTAK
aansluit-
1 2
klemplaat Termina
Board
H-LINK
Opmerkingen
2 x 0,75
(1)
80,79
37
NL
