Behebung
(Fortsetzung)
B
C
A

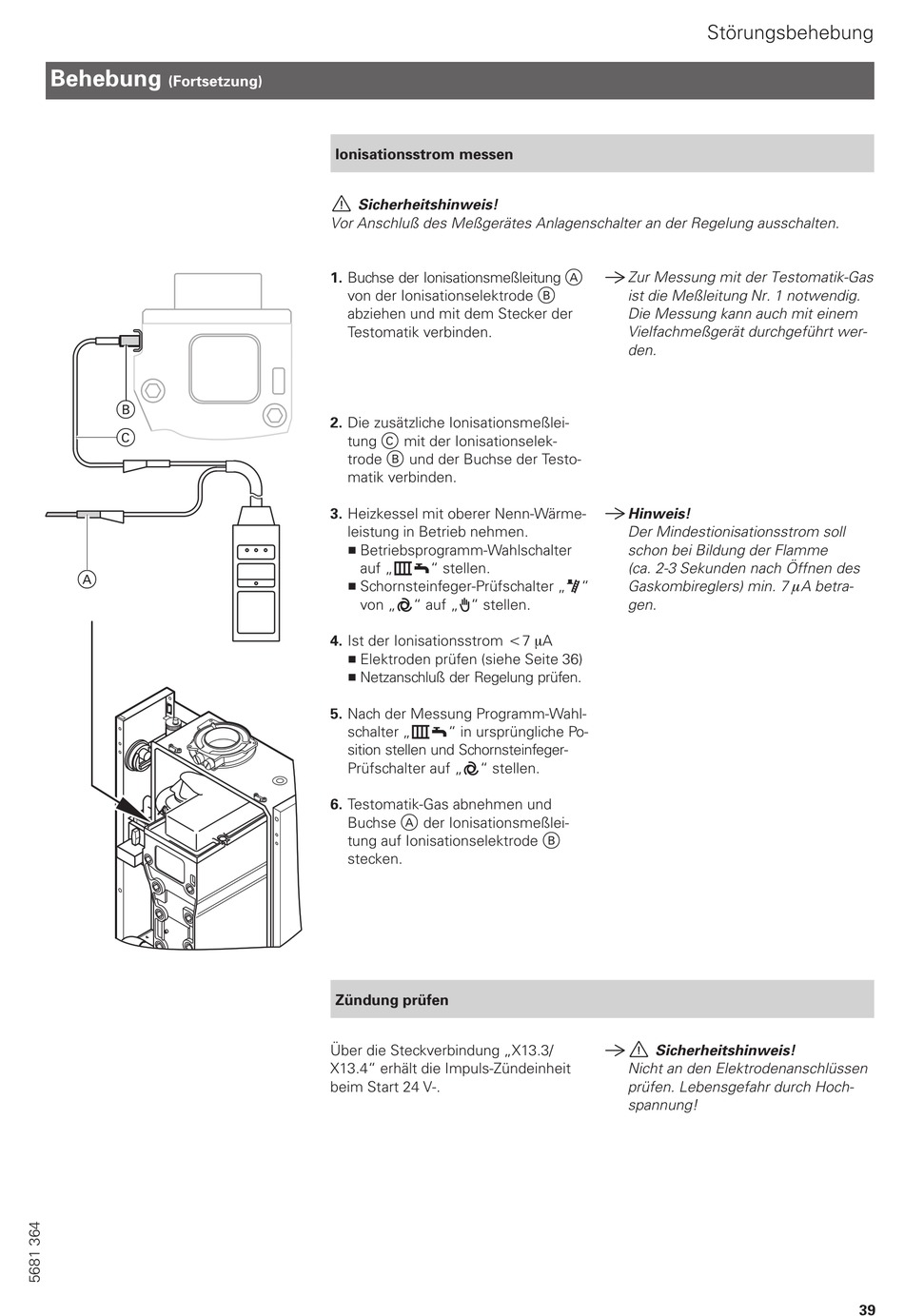

Ionisationsstrom messen

Sicherheitshinweis!
Vor Anschluß des Meßgerätes Anlagenschalter an der Regelung ausschalten.
1. Buchse der Ionisationsmeßleitung A
von der Ionisationselektrode B
abziehen und mit dem Stecker der
Testomatik verbinden.
2. Die zusätzliche Ionisationsmeßlei
tung C mit der Ionisationselek
trode B und der Buchse der Testo
matik verbinden.
3. Heizkessel mit oberer Nenn-Wärme
leistung in Betrieb nehmen.
H Betriebsprogramm Wahlschalter
auf rw stellen.
H Schornsteinfeger Prüfschalter S
von a auf h stellen.
4. Ist der Ionisationsstrom t7 mA
H Elektroden prüfen (siehe Seite 36)
H Netzanschluß der Regelung prüfen.
5. Nach der Messung Programm Wahl
schalter rw in ursprüngliche Po
sition stellen und Schornsteinfeger
Prüfschalter auf a stellen.
6. Testomatik Gas abnehmen und
Buchse A der Ionisationsmeßlei
tung auf Ionisationselektrode B
stecken.
Zündung prüfen
Über die Steckverbindung X13.3/
X13.4 erhält die Impuls Zündeinheit
beim Start 24 V-.
Störungsbehebung
Zur Messung mit der Testomatik Gas
ist die Meßleitung Nr. 1 notwendig.
Die Messung kann auch mit einem
Vielfachmeßgerät durchgeführt wer
den.
Hinweis!
Der Mindestionisationsstrom soll
schon bei Bildung der Flamme
(ca. 2 3 Sekunden nach Öffnen des
Gaskombireglers) min. 7 mA betra
gen.
Sicherheitshinweis!
Nicht an den Elektrodenanschlüssen
prüfen. Lebensgefahr durch Hoch
spannung!
