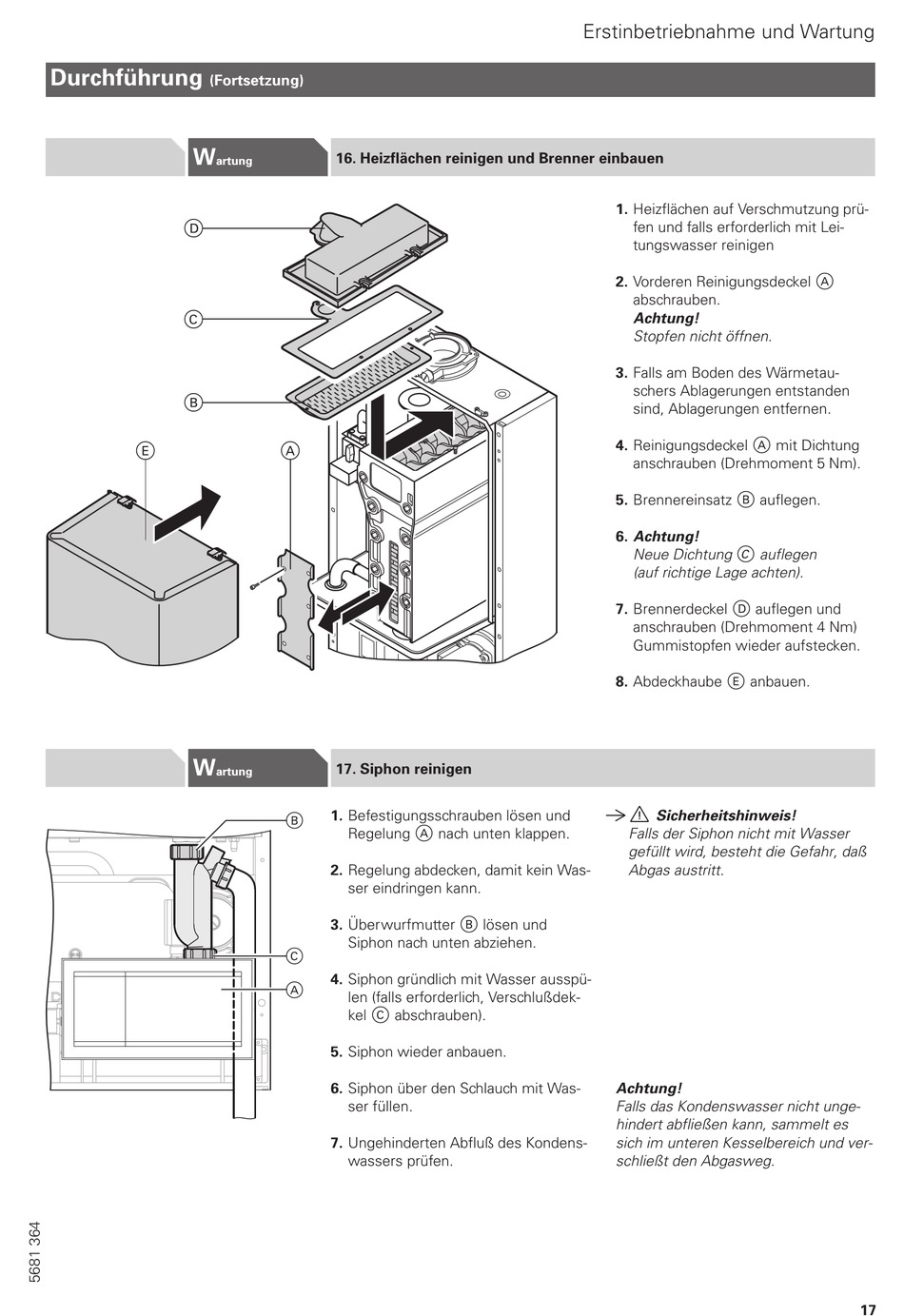

16. Heizflächen reinigen und Brenner einbauen
A
17. Siphon reinigen
1. Befestigungsschrauben lösen und
B
Regelung A nach unten klappen.
2. Regelung abdecken, damit kein Was
ser eindringen kann.
3. Überwurfmutter B lösen und
Siphon nach unten abziehen.
C
4. Siphon gründlich mit Wasser ausspü
A
len (falls erforderlich, Verschlußdek
kel C abschrauben).
5. Siphon wieder anbauen.
6. Siphon über den Schlauch mit Was
ser füllen.
7. Ungehinderten Abfluß des Kondens
wassers prüfen.
Erstinbetriebnahme und Wartung
1. Heizflächen auf Verschmutzung prü
fen und falls erforderlich mit Lei
tungswasser reinigen
2. Vorderen Reinigungsdeckel A
abschrauben.
Achtung!
Stopfen nicht öffnen.
3. Falls am Boden des Wärmetau
schers Ablagerungen entstanden
sind, Ablagerungen entfernen.
4. Reinigungsdeckel A mit Dichtung
anschrauben (Drehmoment 5 Nm).
5. Brennereinsatz B auflegen.
6. Achtung!
Neue Dichtung C auflegen
(auf richtige Lage achten).
7. Brennerdeckel D auflegen und
anschrauben (Drehmoment 4 Nm)
Gummistopfen wieder aufstecken.
8. Abdeckhaube E anbauen.
Sicherheitshinweis!
Falls der Siphon nicht mit Wasser
gefüllt wird, besteht die Gefahr, daß
Abgas austritt.
Achtung!
Falls das Kondenswasser nicht unge
hindert abfließen kann, sammelt es
sich im unteren Kesselbereich und ver
schließt den Abgasweg.
17
