Aufbau
Schritt 2

Montage von Licht und Tacho

(Abb. 1)
(Abb. 3)

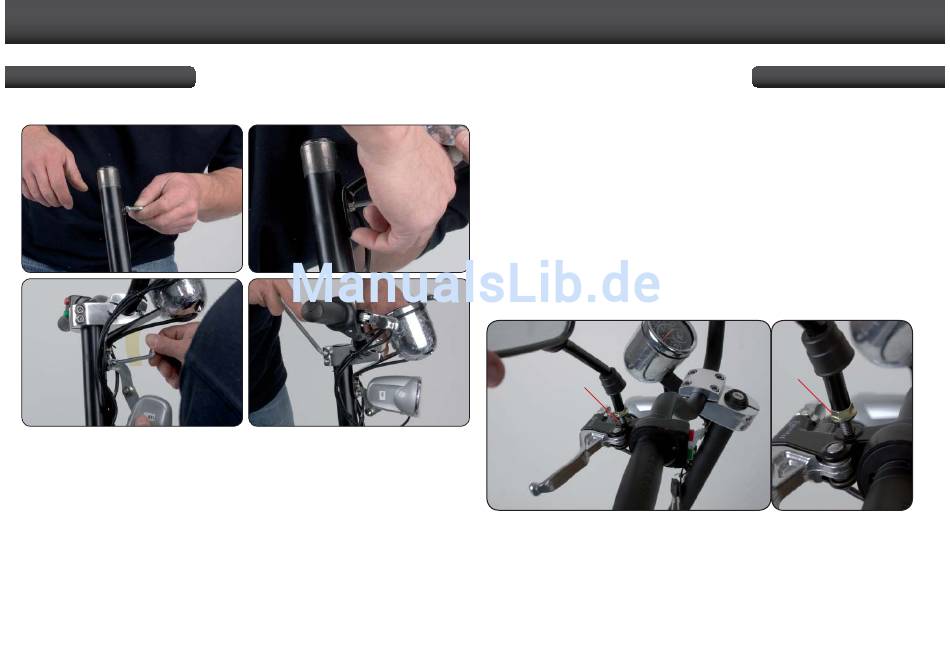

1.
Entfernen Sie die Schrauben von der Lenkstange (Abb. 1)
2.
Montieren Sie den Tacho (Abb. 2)
3.
Stecken Sie den Lenker auf die Lenkstange ehe Sie die Lam-
pe montieren
4.
Montieren Sie die Lampe (Abb. 3)
5.
Richten Sie den Lenker aus und ziehen Sie ihn fest (Abb. 4)
- Seite 4 -

Montage der Spiegel

Auf den Bremsgriffen befi ndet sich jeweils eine Gewindeboh-
rung zur Aufnahme der Spiegel. Auf der rechten Seite, befi ndet
sich der Gasdruckgriff, befestigen Sie dort den rechten Spiegel.
Den linken Spiegel entsprechend auf der linken Seite. Die Spie-
gel bitte mit Gefühl in die Gewindebohrungen drehen. Vermei-
den Sie Verkantungen um das Gewinde nicht zu beschädigen.
Schrauben Sie die Spiegel in der für Sie günstigsten Position
fest und arretieren Sie dann den Spiegel mit der Kontermutter.
(Abb. 2)
1
(Abb. 4)
1. Gewindebohrung im Bremsgriff
Aufbau
Schritt 3
2
-
2. Kontermutter
- Seite 5 -
