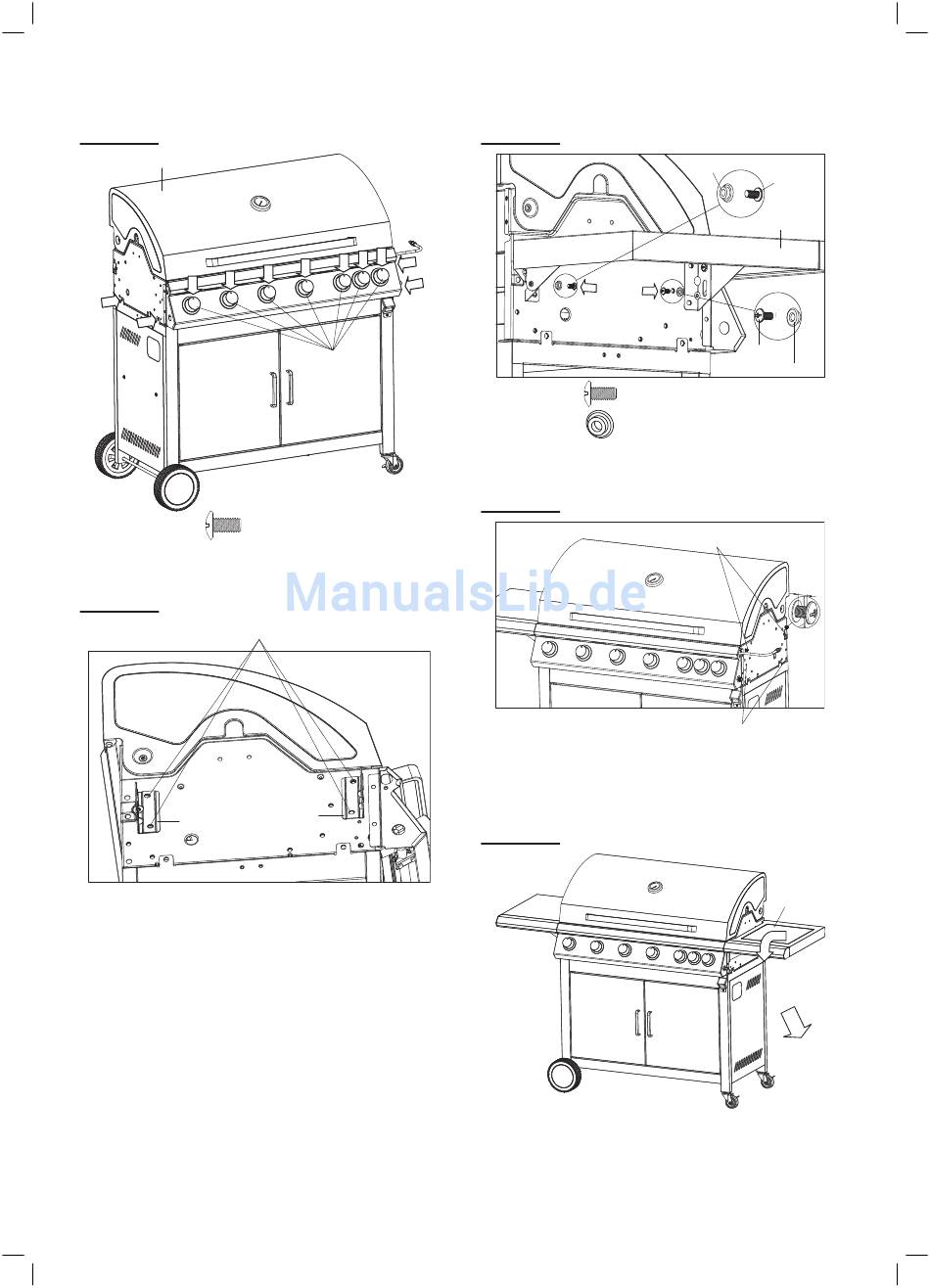

Schritt 11
11
Stecken Sie die Temperaturregler (10) mit Schrauben (4 Stück
M6x12 mm) auf die Bedienleiste des Brennergehäuses (11).
Schritt 12
C M6x12 mm Schrauben (4 Stück)
9
Entfernen Sie die 4 Schrauben (C) auf der linken Seite des
Brennergehäuses und befestigen Sie damit die Halterungen
(8, 9).
P160124_TEPRO_3177_Highview_20160921.indd 9
10
C M6×12×4 Stück
8
Schritt 13
C M6×12×2 Stück
D Mutter×2 Stück
Befestigen Sie die linke Seitenablage (7) mit 2 Schrauben (C)
und 2 Muttern (D) an den Halterungen.
Schritt 14
Lösen Sie die 2 Schrauben
Lösen Sie die 2 Schrauben auf der rechten Seite des Bren-
nergehäuses.
Der
Abstand
und Schraubenkopf sollte 6 mm betragen. Entfernen Sie
2 weitere Schrauben.
Schritt 15
Befestigen Sie das Seitenbrennergehäuse (13).
D
C
7
!
C
D
6 mm
C
zwischen
Brennergehäuse
13
9
21/9/2016 12:06 PM
