требуются компьютеру для загрузки
операционной системы при включении. Если у
вас возникает необходимость сбросить
конфигурацию системы (очистить CMOS),
воспользуйтесь этой перемычкой.
Внимание:
Очистка CMOS производится соединением контактов 2-3 при отключенной
системе. Затем следует вернуться к соединению контактов 1-2. Избегайте очистки
CMOS при работающей системе: это повредит системную плату.

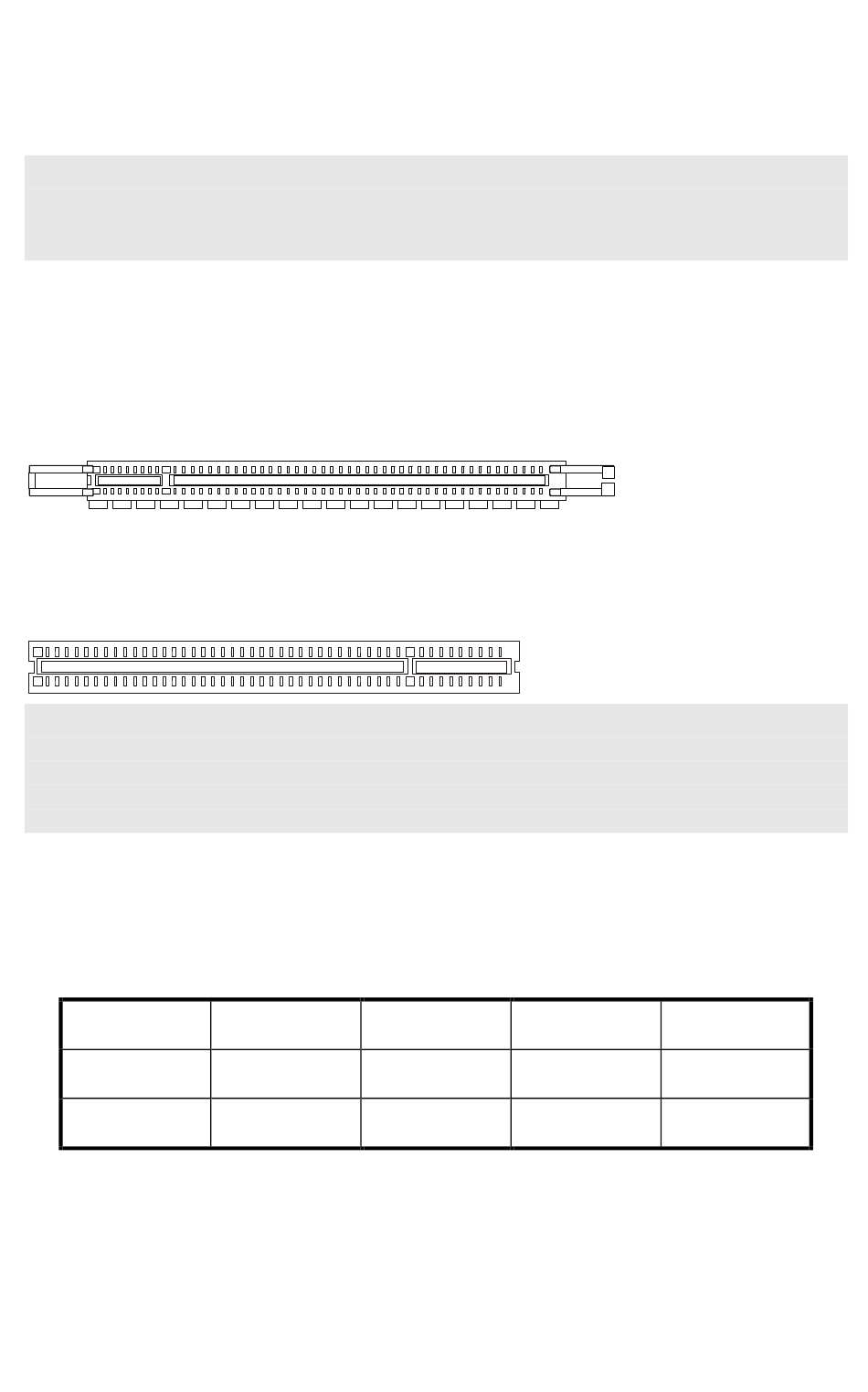

Разъемы PCI Express (Peripheral Component
Interconnect)
PCI Express слот поддерживает дополнительные карты расширения интерфейса
PCI Express.
PCI Express x 16 слот поддерживает скорость передачи до 4.0 ГБ/с.
Разъем PCI (Peripheral Component Interconnect)
Разъем PCI позволяет устанавливать карту LAN, SCSI, USB и другие
дополнительные карты расширения, которые соответствуют характеристикам PCI.
Внимание:
Перед установкой или извлечением карты расширения убедитесь, что кабель
питания отключен от электрической сети. Прочтите документацию на карту
расширения и выполните необходимые аппаратные или программные установки
для данной платы (перемычки, переключатели или конфигурация BIOS).
Маршрутизация запросов прерывания PCI
IRQ– сокращение от Interrupt ReQuest (line) – линия запроса прерывания, аппаратная
линия, по которой устройства могут посылать сигнал прерывания микропроцессору.
Обычное подключение контактов IRQ PCI к контактам шины PCI указано ниже:
PCI Slot1
PCI Slot2
Order1 Order2
INT A# INT B#
INT B# INT C#
Order3
INT C#
INT D#
51
Order4
INT D#
INT A#
