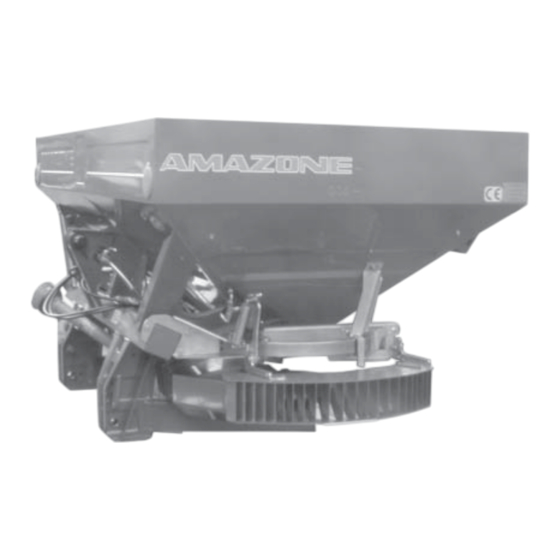

- Seite 1 Montageanleitung und Einstellung Grenzstreuschirm Limiter M an ZA-M MG548 Vor Inbetriebnahme DB544.2(D) 02.00 die Montageanleitung Printed in Germany und die Sicherheitshinweise lesen und beachten!
-
Seite 2: Inhaltsverzeichnis
Inhaltsverzeichnis ................Seite Produktbeschreibung .................. 3 Bestandteile des Bausatzes ................ 3 Funktionsweise ................... 3 Grenz- und Randstreuen................5 Einstellung laut Streutabelle................ 6 Montage ...................... 8 Hydraulikanschlüsse ................. 12 Limiter M 02.00... -
Seite 3: Produktbeschreibung
Produktbeschreibung Mit dem Streuschirm Limiter M ist sowohl Rand- streuen als auch Grenzstreuen möglich, wenn die erste Fahrgasse eine halbe Arbeitsbreite vom Feldrand entfernt ist. Der Streuschirm kann hydrau- lisch in bzw. außer Betrieb genommen werden. Zum Grenzstreuen kann eine hydraulische Mengen- reduzierung (Bestell-Nr.: 921987) ergänzt werden. - Seite 4 Rand jeweils ein Ein- stellriegel (Fig.5). Die Muttern der Einstellriegel lösen. Den Schirm von Hand anheben. Die Einstellriegel bis zum Anschlag umlegen und die Riegel gut festziehen. Den Schirm herablassen. Fig. 5 Limiter M 02.00...
-
Seite 5: Grenz- Und Randstreuen
Menge des Düngers über die Feldgrenze geworfen wird. Die Düngerverteilung im Feldinnern liegt auch am Feldrand immer noch nahe der Sollmenge. Eine kleine Menge Dünger wird über die Feldgrenze ge- worfen. Symbol für Randstreuen: Fig. 7 02.00 Limiter M... -
Seite 6: Einstellung Laut Streutabelle
Grenzstreuen (es soll kein Dünger über die Grenze gelangen) Randstreuen (mindestens 80 % der ein- gestellten Menge bis zum Rand) Die Werte A und B sind nur für die Montage von Bedeutung. (s. Punkt 6: Montage, S.10) Limiter M 02.00... - Seite 7 Den Grenzstreuschirm auf dem Führungsbügel (Fig.10/1) soweit verschieben bis der Zeiger (Fig.10/2) auf den einzustellenden Wert aus der Streutabelle (Fig.8) steht. Fig. 10 Die Werte sind auf dem Grenzstreuschirm eingra- viert (Fig.11). Fig. 11 Den Klemmhebel wieder feststellen. 02.00 Limiter M...
-
Seite 8: Montage
Muttern M10 verwenden. Bei älteren Streuern müssen die Löcher in die Behälterstütze gebohrt werden. Fig. 13 Bohrplan für die Behälterstütze (Fig.14). Fig. 14 Die weiteren Bohrungen entsprechen denen des ZA-M maxiS und sind bereits vorhanden (s. Fig.12). Limiter M 02.00... - Seite 9 (Fig.17/1) an die Bohrung (Fig.12/3 u. Fig.17/2) der Behälterstütze schrauben. Schraube M10 x 25, Federring, Scheibe und Mutter M10 verwenden. Beim Anbringen der Halteschiene und des Grenzstreuschirms darauf achten, daß der Grenzstreuschirm anschlie- ßend waagerecht sitzt. Fig. 17 02.00 Limiter M...
- Seite 10 Die Stellung, in der Schirm montiert wird, geht aus der Streutabelle (Fig.6) hervor. Fig. 19 Hierfür ist an dem Halteblech (Fig.20/1), an dem der Grenzstreuschirm verschraubt wird, eine kleine Spitze angebracht. Diese Spitze muß auf den ge- wünschten Buchstaben zeigen (Fig.20). Fig. 20 Limiter M 02.00...
- Seite 11 Die Drossel (Fig.23/2) so einstellen, daß sich der Grenzstreuschirm langsam hebt und senkt. Hierfür die Drossel in + bzw. - Richtung drehen, um die Hydrauliköl-Zufuhr zu regulieren. Nach dem Einstellen kann die Drossel mit der Madenschraube festgestellt werden. 02.00 Limiter M...
-
Seite 12: Hydraulikanschlüsse
Voraussetzung: drei einfachwirkende Steuerventile Fig. 24 am Schlepper. Pos.5, Fig.24: am Streuer vorhandene Hydraulik- anschlüsse für die Schieberbetätigung Pos.1-4, Fig.24: Hydraulikanschluß für den Limiter Nach Anheben des Grenzstreuschirms den Blockkugelhahn schließen, damit der Schirm sich nicht ungewollt absen- ken kann. Limiter M 02.00... - Seite 13 Die Drossel (Fig.26/3) an die Dreiwegeeinheit (Fig.26/4) schrauben. Die Hydraulikanschlüsse für die Schieberbetätigung (Fig.26/5) und Limiter (Fig.26/2) mittels Verschrau- bungen mit Hydraulikschläuchen der Dreiwege- einheit (Fig.26/4) verbinden. Die Hydraulikschläuche und der SVK-Stecker sind im Lieferumfang der Sonderausstattung enthalten. Fig. 26 02.00 Limiter M...
- Seite 14 Hebel oben: offen Hebel unten: geschlossen Sonderausstattung -Schieberkopplung- : (Bestell-Nr.:920185) Voraussetzung: Schlepper mit zwei Steuerventilen Mit der Schieberkopplung (Fig.28) können die bei- den Anschlüsse des Schiebers zusammengefaßt werden. Somit wird ein Streuerventil für den Limiter frei. Fig. 28 Limiter M 02.00...
- Seite 15 02.00 Limiter M...
