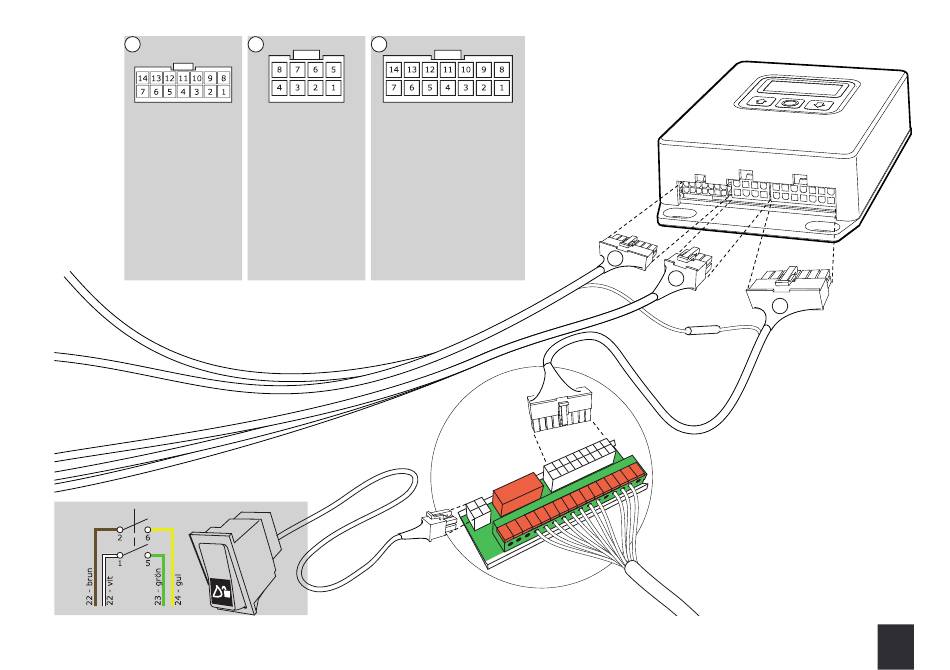

SVAB RT Bedienungsanleitung Seite 89

3 4
Kontakt: Kabel: Kontakt:
1 GND gelb 1 GND
2 AIN1 braun 2 GND
3 GND gelb 3 GND
4 AIN3 braun 4 GND
5 D_GND rot 5 OUT6
6 DIN2 grau 6 OUT3
7 DIN4 blau 7 MAIN_V+
8 +5V_OUT grün 8 MAIN_V+
9 AIN2 weiß
10 +5V_OUT grün
11 AIN4 weiß
12 DIN1 schwarz
13 DIN3 rosa
14 DIN5 grau
Schnellwechslerverriegelung
5
Kabel: Kontakt: Kabel:
weiß 1 GND 11
weiß 2 GND 8
grün 3 GND grün/gelb
gelb 4 GND
braun 5 D_GND 10
braun 6 DIN1 9
weiß 7 GND schwarz
braun 8 OUT1A 3
9 OUT1B 2
10 OUT2A 7
11 OUT2B 6
12 OUT4A 5
13 OUT4B 4
14 OUT5 1
RT Controller
3
4
APL2-Karte
Sida 2(2)
5
89
