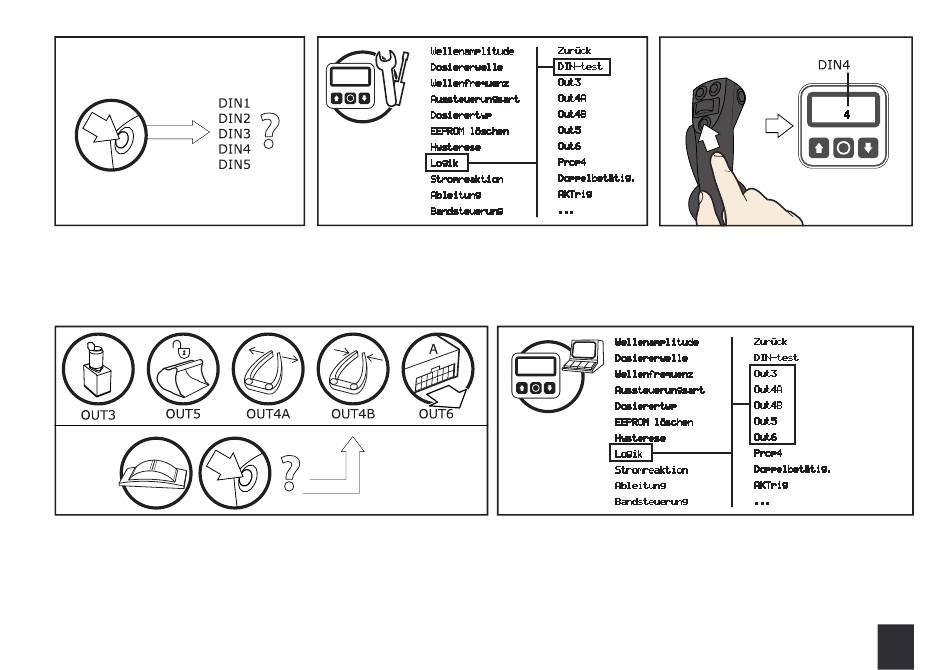

9.5 DIN-Test

Mit dem DIN-Test kann man kontrol-
lieren, welcher Taster/welche Rolle
mit welchem Eingangssignal verbun-
den ist.

9.6 Logik

Im Logikmenü kann man einstellen, welche Eingangsignale (Rollen
oder Taster) die verschiedenen Ausgänge steuern sollen. Folgen-
de Ausgänge können eingestellt werden: Dosierer (Out3), Greifer
öffnen (Out4A), Greifer schließen (Out4B), Schnellwechslerverrie-
gelung (Out5) und der Extra-Ausgang (Out6).
Wellenamplitude
Dosiererwelle
Wellenfrequenz
Aussteuerungsart
Dosierertyp
EEPROM löschen
Hysterese

Logik

Stromreaktion
Ableitung
Bandsteuerung
1. Zum Durchführen eines DIN-Testes blättern Sie
im Mastermodemenü und wählen Sie die Rubrik Lo-
gik und anschließend die Unterrubrik DIN-test.
Zurück

DIN-test

Out3
Out4A
Out4B
Out5
Out6
Prop4
Doppelbetätig.
AKTrig
...
2. Drücken Sie die Taster, die kontrol-
liert werden sollen. Das Display zeigt
das zugehörige Eingangssignal an.
Drücken Sie die mittlere Taste, um
zum Logikmenü zurückzukehren.
Wellenamplitude
Dosiererwelle
Wellenfrequenz
Aussteuerungsart
Dosierertyp
EEPROM löschen
Hysterese
Logik
Stromreaktion
Ableitung
Bandsteuerung
1. Unter der Rubrik Logik im Mastermodemenü können Sie
einstellen, welches Eingangssignal welchen Ausgang steuert.
Wählen Sie einen der folgenden Ausgänge aus: Out3, Out4A, Out
4B, Out5 oder Out6.
Zurück
DIN-test
Out3
Out4A
Out4B
Out5
Out6
Prop4
Doppelbetätig.
AKTrig
...
Spezielle Einstellungen
67
