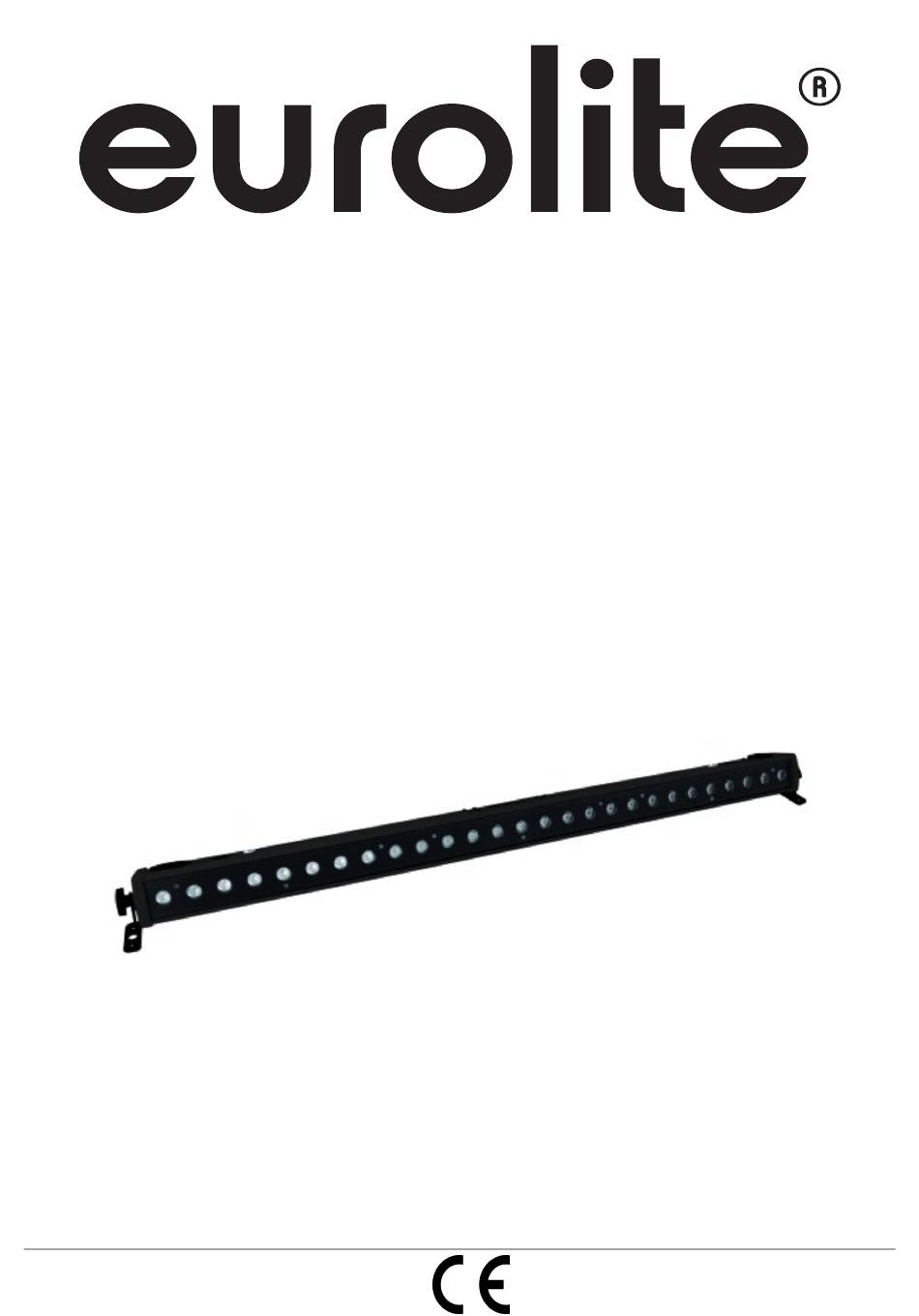

- Seite 1 BEDIENUNGSANLEITUNG USER MANUAL LED BAR-27 RGB 27x1W Für weiteren Gebrauch aufbewahren! © Copyright Keep this manual for future needs! Nachdruck verboten! Reproduction prohibited!
- Seite 2 Diese Bedienungsanleitung gilt für die Artikelnummer / This user manual is valid for the article number: 51930409 Das neueste Update dieser Bedienungsanleitung finden Sie im Internet unter: You can find the latest update of this user manual in the Internet under: www.eurolite.de 2/24 00052050, Version 1.1...
- Seite 3 - sich die letzte Version der Anleitung im Internet herunter laden EINFÜHRUNG Wir freuen uns, dass Sie sich für einen EUROLITE LED BAR-27 RGB 27x1W entschieden haben Wenn Sie nachfolgende Hinweise beachten, sind wir sicher, dass Sie lange Zeit Freude an Ihrem Kauf haben werden.
- Seite 4 Bitte überprüfen Sie vor der ersten Inbetriebnahme, ob kein offensichtlicher Transportschaden vorliegt. Sollten Sie Schäden an der Netzleitung oder am Gehäuse entdecken, nehmen Sie das Gerät nicht in Betrieb und setzen sich bitte mit Ihrem Fachhändler in Verbindung. Der Aufbau entspricht der Schutzklasse I. Der Netzstecker darf nur an eine Schutzkontakt-Steckdose angeschlossen werden, deren Spannung und Frequenz mit dem Typenschild des Gerätes genau übereinstimmt.
- Seite 5 BESTIMMUNGSGEMÄßE VERWENDUNG Bei diesem Gerät handelt es sich um einen Effektstrahler, mit dem sich dekorative Lichteffekte erzeugen lassen. Dieses Produkt ist nur für den Anschluss an 110-240 V AC, 50/60 Hz ~ Wechselspannung zugelassen und wurde ausschließlich zur Verwendung in Innenräumen konzipiert. Dieses Gerät ist für professionelle Anwendungen, z.
- Seite 6 GERÄTEBESCHREIBUNG Mode Enter Down (1) Netzanschluss (2) Sicherungshalter (3) DMX-In (4) DMX-Out (5) Fangsicherung (6) LC Anzeige / Programmierungstasten (7) Power Out INSTALLATION Der LED BAR-27 RGB 27x1W kann sowohl hängend als auch stehend installiert werden. 6/24 00052050, Version 1.1...
- Seite 7 Überkopfmontage LEBENSGEFAHR! Bei der Installation sind insbesondere die Bestimmungen der BGV C1 und EN 60598-2-17 zu beachten! Die Installation darf nur vom autorisierten Fachhandel ausgeführt werden! Die Aufhängevorrichtungen des Gerätes muss so gebaut und bemessen sein, dass sie 1 Stunde lang ohne dauernde schädliche Deformierung das 10-fache der Nutzlast aushalten kann.
- Seite 8 Es dürfen nur Sicherungsseile und Schnellverbindungsglieder gemäß DIN 56927, Schäkel gemäß DIN EN 1677-1 und BGV C1 Kettbiner eingesetzt werden. Die Fangseile, Schnellverbindungsglieder, Schäkel und Kettbiner müssen auf Grundlage der aktuellsten Arbeitsschutzbestimmungen (z. B. BGV C1, BGI 810-3) ausreichend dimensioniert sein und korrekt angewendet werden. Bitte beachten Sie: Bei Überkopfmontage in öffentlichen bzw.
- Seite 9 DMX-512 Ansteuerung Achten Sie darauf, dass die Adern der Datenleitung an keiner Stelle miteinander in Kontakt treten. Die Geräte werden ansonsten nicht bzw. nicht korrekt funktionieren. Beachten Sie, dass die Startadresse abhängig vom verwendeten Controller ist. Unbedingt Bedienungsanleitung des verwendeten Controllers beachten. Die Verbindung zwischen Controller und Gerät sowie zwischen den einzelnen Geräten sollte mit einem DMX-Kabel erfolgen.
- Seite 10 Stand Alone-Modus Chaser Ein Chaser ist eine Aneinanderreihung von verschiedenen Steps, die nacheinander in einer Schleife abgespielt werden. Mit dem EUROLITE LED BAR-27 RGB 27x1W lassen sich bis zu 8 verschiedene Chaser auswählen. Auswählen eines Chasers Drücken Sie die MODE Taste um den STAND ALONE Modus zu wählen. Wählen Sie den gewünschten Chaser (01 –...
- Seite 11 Über das Control Board können Sie die DMX Startadresse definieren. Die Startadresse ist der erste Kanal, auf den das Gerät auf Signale vom Controller reagiert. Ansteuerung: Nachdem Sie die Startadresse definiert haben, können Sie den EUROLITE LED BAR-27 RGB 27x1W über Ihren Controller ansteuern. Adressierung des Geräts Um die Startadresse einzustellen drücken Sie die MODE Taste bis das Display DMX512 MODE anzeigt...
- Seite 12 3-Kanal Modus: CH 1 CH 2 CH 3 Rot (0-100%) Grün (0-100%) Blau (0-100%) (0 - 255) (0 - 255) (0 - 255) 5-Kanal Modus: CH 1 CH 2 CH 3 CH 4 CH 5 0: An Rot (0-100%) Grün (0-100%) Blau (0-100%) Master Dimmer (0-100%) 1 - 5: Musikgesteuert (7 Farben)
- Seite 13 REINIGUNG UND WARTUNG LEBENSGEFAHR! Vor Wartungsarbeiten unbedingt allpolig vom Netz trennen! Das Gerät sollte regelmäßig von Verunreinigungen wie Staub usw. gereinigt werden. Verwenden Sie zur Reinigung ein fusselfreies, angefeuchtetes Tuch. Auf keinen Fall Alkohol oder irgendwelche Lösungsmittel zur Reinigung verwenden! Im Geräteinneren befinden sich außer der Sicherung keine zu wartenden Teile.
- Seite 14 - download the latest version of the user manual from the Internet INTRODUCTION Thank you for having chosen a EUROLITE LED BAR-27 RGB 27x1W. If you follow the instructions given in this manual, we are sure that you will enjoy this device for a long period of time.
- Seite 15 Please make sure that there are no obvious transport damages. Should you notice any damages on the A/C connection cable or on the casing, do not take the device into operation and immediately consult your local dealer. This device falls under protection-class I. The power plug must only be plugged into a protection class I outlet.
- Seite 16 This device is designed for professional use, e.g. on stages, in discotheques, theatres etc. Lighting effects are not designed for permanent operation. Consistent operation breaks will ensure that the device will serve you for a long time without defects. Do not shake the device. Avoid brute force when installing or operating the device. When choosing the installation-spot, please make sure that the device is not exposed to extreme heat, moisture or dust.
- Seite 17 (6) LC Display / Programming buttons (7) Power Out INSTALLATION The LED BAR-27 RGB 27x1W can be installed on the ground or on the wall or ceiling. Overhead rigging DANGER TO LIFE! Please consider the EN 60598-2-17and the respective national standards during the installation!
- Seite 18 The operator has to make sure that safety-relating and machine-technical installations are approved by an expert after every four year in the course of an acceptance test. The operator has to make sure that safety-relating and machine-technical installations are approved by a skilled person once a year.
- Seite 19 Attachment Before attaching the device, make sure that the installation area can hold a minimum point load of 10 times the device's weight. The device must only be installed absolutely planar at a vibration-free, oscillation-free and fire-resistant location. Make sure that the device is installed absolutely planar by using a water-level. The device must be installed out of the reach of people.
- Seite 20 Lighting effects must not be connected to dimming-packs. OPERATION After you connected the EUROLITE LED BAR-27 RGB 27x1W to the mains, the device starts running. The LC display lights up and you can now choose the desired settings via the buttons MODE, ENTER, UP and DOWN.
- Seite 21 The master/slave-operation enables that several devices can be synchronized and controlled by one master- device. On the rear panel of the LED BAR-27 RGB 27x1W you can find an XLR-jack and an XLR-plug, which can be used for connecting several devices.
- Seite 22 The Control Board allows you to assign the DMX fixture address, which is defined as the first channel from which the LED BAR-27 RGB 27x1W will respond to the controller. Controlling: After having addressed the LED BAR-27 RGB 27x1W, you may now start operating it via your lighting controller. Addressing Press the MODE button until the display shows DMX512 MODE.
- Seite 23 12-Channel Mode: (Default) CLEANING AND MAINTENANCE DANGER TO LIFE! Disconnect from mains before starting maintenance operation! We recommend a frequent cleaning of the device. Please use a soft lint-free and moistened cloth. Never use alcohol or solvents! There are no servicable parts inside the device except for the fuse. Maintenance and service operations are only to be carried out by authorized dealers.
- Seite 24 Replacing the fuse If the fine-wire fuse of the device fuses, only replace the fuse by a fuse of same type and rating. Before replacing the fuse, unplug mains lead. Procedure: Step 1: Open the fuseholder on the rear panel with a fitting screwdriver. Step 2: Remove the old fuse from the fuseholder.
