Abschließende
1
Tätigkeiten
WICHTIG!
Nach Abschluss der Einbauarbeiten müssen Funktion und Dichtheit des Magnet-
ventils überprüft werden:
-
Dichtheit von Magnetventil und Gasleitungen überprüfen:
-
-
HINWEIS!
Um die ordnungsgemäße Funktion des Gasreglers zu gewährleisten, muss der
Eingangsdruck am Drahtvorschub bzw. am Schweißgerät bei aufrechter Soll-
Durchflussmenge mindestens 4,5 bar (65 psi) betragen.
▶
Rechten und linken Seitenteil montieren:
iWave DC mit 5 Schrauben TX25
iWave AC/DC mit 7 Schrauben TX25
Anzugsmoment = 3 Nm
Brennertaste mehrmals betätigen, um die einwandfreie Schaltfunktion des
Gas-Magnetventiles zu überprüfen
Gasleitung zum Magnetventil mit Druck beaufschlagen
Gaszufuhr an der Gasflasche absperren und Druckmanometer auf eventuel-
len Druckabfall beobachten;
über eine Zeitdauer von 2 Minuten darf kein Druckabfall am Druckmanome-
ter erfolgen.
Um den Mindest-Eingangsdruck von 4,5 bar (65 psi) zu erreichen, kann es er-
forderlich sein, vorhandene Durchfluss-Regler zu deinstallieren.

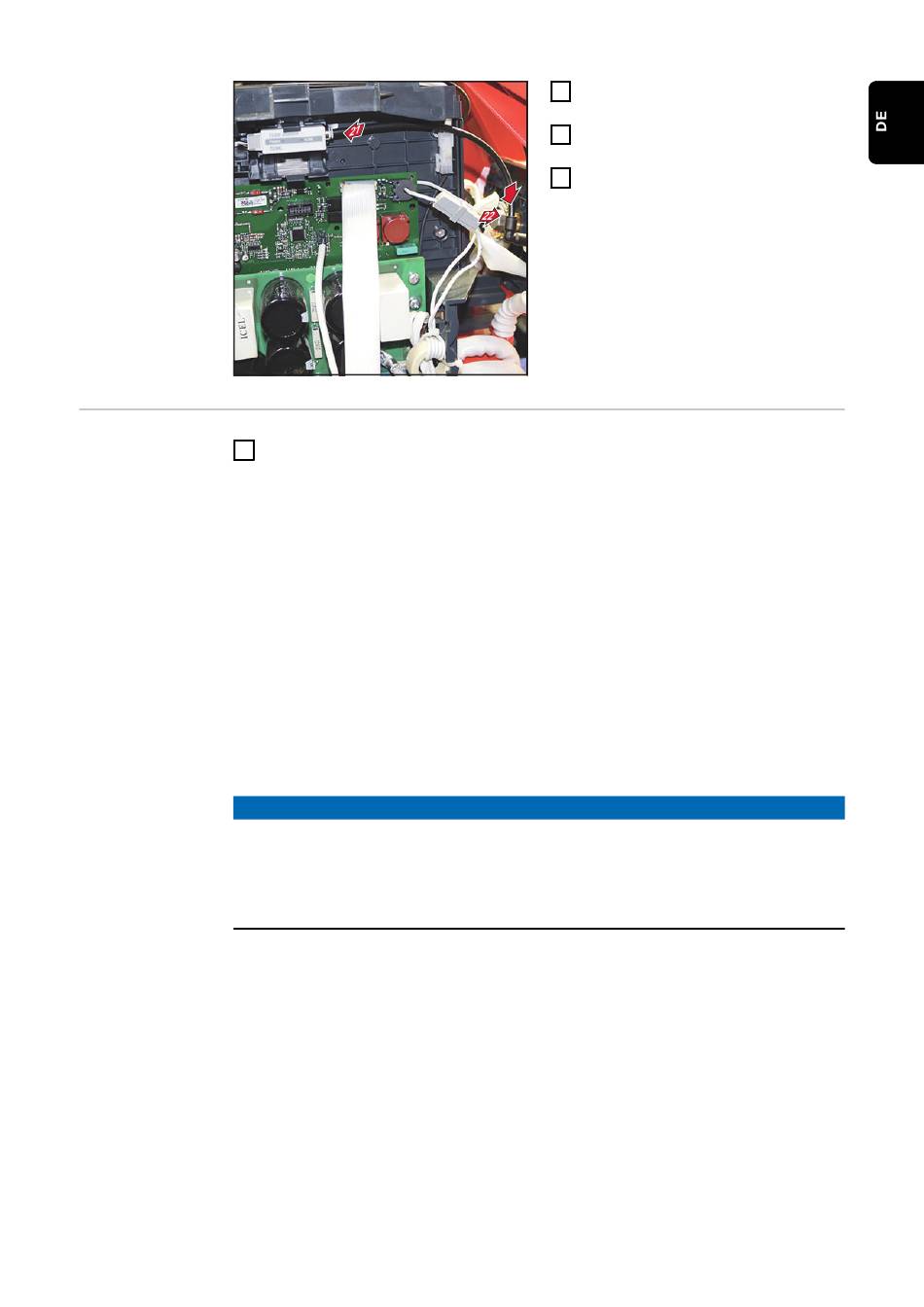

Verbleibendes Gasschlauch-Stück
21
am Gassensor anstecken
Gasschlauch auf Höhe des Winkel-
22
anschlusses ablängen
Gasschlauch am Winkelanschluss
23
anstecken
2 3
