Montage und Anschluss -
Installation
1. Den beiliegenden Tragring auf die Schalterdose schrauben.
Screw the enclosed support ring onto the switch box.
2. Anschluss des Tasters an den KNX-Bus.
Connect the push-button to the KNX bus.
3. Taster in Tragring einrasten.
Snap the push-button into the support ring.
4. KNX Busspannungsversorgung zuschalten.
Switch on KNX power supply.

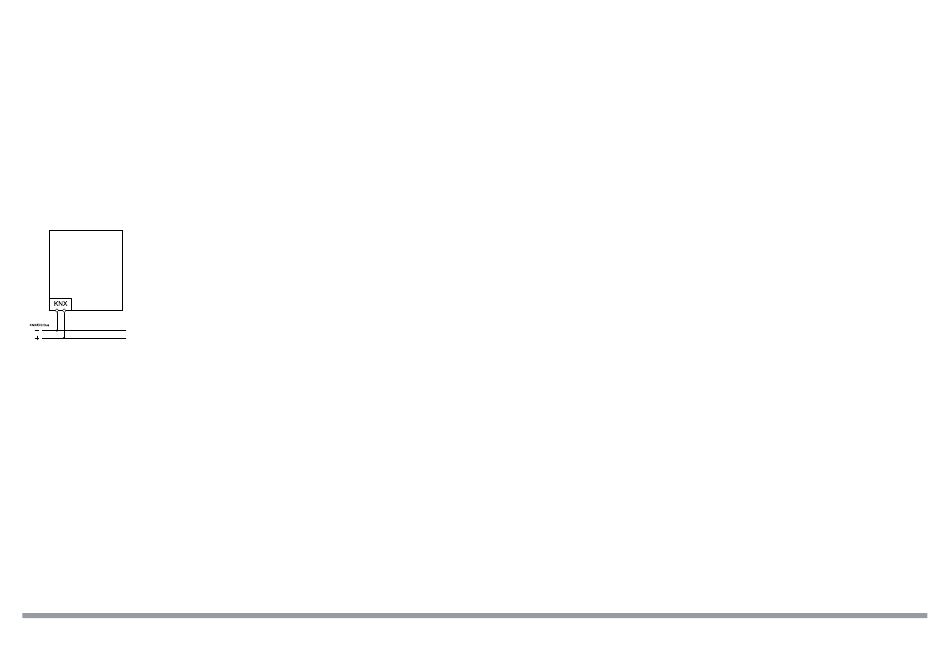

Anschlussbeispiel -
Wiring diagram
MDT technologies GmbH
51766 Engelskirchen
•
Tel.: + 49 - 2263 - 880
knx@mdt.de
www.mdt.de
•
•
Stand: 0224
Papiermühle 1
•
Beschreibung KNX Taster Smart 63 -
Description KNX Push Button Smart 63
Der MDT Taster Smart 63 mit aktivem Farbdisplay, passend für 63 mm Schalterprogramme verschiedener Hersteller. Vier Tasten mit separat
ansteuerbaren RGBW Status-LEDs, können mit einer Vielzahl an Funktionen belegt und einzeln oder paarweise (horizontal oder vertikal)
konfiguriert werden. Der Status der Funktionen ist direkt auf dem Display und den LEDs ersichtlich. Der Taster Smart 63 verfügt über 4
integrierte Logikmodule.
Passend für 63 mm Schalterprogramme, z. B. MDT Sortiment 63 oder Busch-Jaeger future linear, solo, carat und Busch-axcent
The MDT Push Button Smart 63 with active colour display, suitable for 63 mm for switch ranges. Four buttons with separately controllable
RGBW status LEDs can be assigned a variety of functions and configured individually or in pairs (horizontally or vertically). The status of the
functions can be seen directly on the display and the LEDs. The Push-button Smart 63 has 4 integrated logic modules
Suitable for 63 mm switch ranges, e.g. MDT assortment 63 or Busch-Jaeger future linear, solo, carat and Busch-accent
Inbetriebnahme -
Commissioning
Hinweis: Das KNX Applikationsprogramm wird unter www.mdt.de\Downloads.html und im Onlinekatalog der ETS bereitgestellt.
Note: The KNX application is available at www.mdt.de\Downloads.html and in the ETS online catalogue.
1. Physikalische Adresse vergeben und Applikationsprogramm in der ETS erstellen.
Assign the physical address and set parameters within the ETS.
2. Programmieren der physikalischen Adresse und des Applikationsprogramms in das Gerät.
Bei Aufforderung in den Programmiermodus wechseln.
Download the individual address and the application program into the device.
Switch to programming mode when prompted.
3. Die rote LED erlischt nach erfolgreicher Programmierung.
After successful programming the red LED is switched off.
