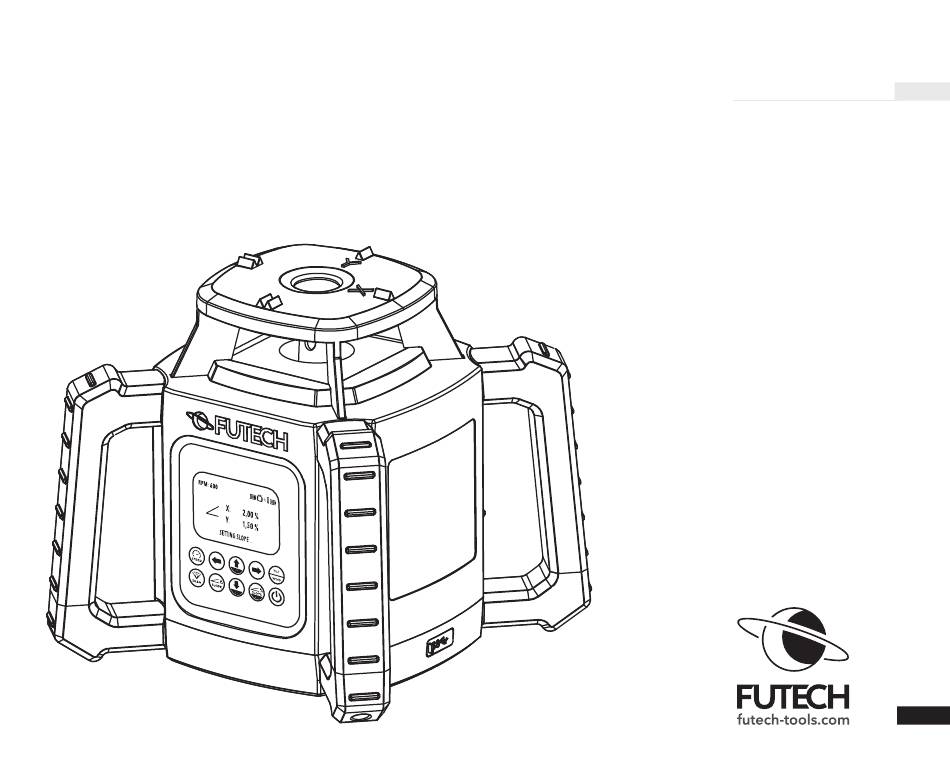

- Seite 1 BENUTZER DE DEUTSCH HANDBUCH 052.05R PARA DS RED Handbuch 052.05G PARA DS GREEN in Ihrer Sprache? Siehe Rückseite...
- Seite 2 ÜBERSICHT...
- Seite 3 GEHÄUSE TASTENFELD FERNBEDIENUNG 01 Laserkopf Einschalttaste Einschalt-/Standby-Taste 02 Lotpunkt nach oben Pfeil-nach-oben-Taste / Pfeil-nach-oben-Taste / (Z-Achse) Taste RECHTS drehen Taste RECHTS drehen 03 Tastenfeld Pfeil-nach-unten-Taste / Pfeil-nach-unten-Taste / 04 X-Achse Taste LINKS drehen Taste LINKS drehen 05 Y-Achse D Pfeil-LINKS-Taste Pfeil-LINKS-Taste 06 Kurzanleitung Pfeil RECHTS-Taste...
- Seite 4 KURZANLEITUNG Einschalttaste Drücken Das Gerät ein-/ausschalten Pfeil-nach-oben- Drücken (Man. Nei- Die Neigung ändern. Die Y-Achse steigt auf der Seite an, auf die der Taste /Taste RECHTS gung, H) Pfeil zeigt. drehen Drücken (Man. Nei- Die Neigung ändern. Die Z-Achse steigt an. gung, V) Drücken (Digitale Erhöht die Steigung der Y-Achse.
- Seite 5 Pfeil-LINKS-Taste Drücken (Man. Nei- Die Neigung ändern. Die X-Achse steigt auf der Seite an, auf die der gung, H) Pfeil zeigt. Drücken (Man. Nei- Bewegen Sie die Laserlinie und den Punkt (z-Achse) nach links. gung, V) Drücken (Digitale Vermindert die Steigung der X-Achse. Neigung) Pfeil-RECHTS-Taste Drücken (Horizontaler...
- Seite 6 SICHERHEIT AUTOMATISCHE FUNKTIONEN Bitte lesen Sie die Sicherheitshinweise in der AUTOMATISCHE NIVELLIERUNG separaten Broschüre, die dem Gerät beiliegt. Dieser Rotationslaser nivelliert sich nach dem LASERSTRAHLUNG - Laserprodukt der Klasse 2. - Einschalten des Geräts zunächst automatisch. Sehen Sie nicht in den Strahl Nachdem er nivelliert wurde, beginnt der Laser zu rotieren.
- Seite 7 KIPPSICHERUNG BASISMODUS (KIPPSICHERHEIT UND WINDFUNKTION AUS) Die Kippsicherung vermeidet Messfehler. Stan- dardmäßig ist der Laser bei aktivierter Kippsi- Im Basismodus hört der Laser auf, sich zu drehen, cherung aktiv. Nach dem Einschalten des Lasers wenn die Sensoren eine leichte Erschütterung, oder nach dem Aktivieren der Kippsicherung wie z.B.
- Seite 8 VERWENDUNG · Drücken Sie die Einschalttaste [A], um das NO CONNECTION Gerät zu aktivieren. · Drücken Sie die Einschalt-/Standby-Taste [a], WAS IST, WENN MEINE (NEUE) FERNBEDIE- um die Fernbedienung zu aktivieren. NUNG Es ist möglich, das Gerät in den "Standby" zu ver- NICHT MIT MEINEM GERÄT KOMMUNI- setzen.
- Seite 9 den" unter den Verbindungssymbolen auf Standardmäßig wird die Kippsicherung nach dem LCD-Bildschirm der Fernbedienung dem Einschalten des Geräts vorbereitet. angezeigt und das Fernbedienungssymbol HINWEIS auf dem Bildschirm blinkt nicht mehr. Das Gerät sollte nicht auf eine Oberfläche mit einer Neigung von mehr als 5° gestellt werden. Schalten Sie sowohl das Gerät als auch die Wenn dies der Fall ist, befindet sich der Laser Fernbedienung aus und aktivieren Sie sie außerhalb des Selbstnivellierungsbereichs.
- Seite 10 · Warten Sie, bis der Laser nivelliert ist. Nivellierbereichs”. · Jetzt können Sie den gegenüberliegenden POSITIONIERUNG DER VERTIKALEN LASER- Lotpunkt entsprechend markieren. LINIE VERTIKALE AUSRICHTUNG Im vertikalen Ausrichtungsmodus kann der Laser Stellen Sie das Gerät für die vertikale Ausrichtung exakt positioniert werden. Der Laser nivelliert auf die Füße [10] (die Tastatur sollte oben liegen).
- Seite 11 In vertikaler Position ist es möglich, Ecken von · Drücken Sie die Geschwindigkeitstaste [F, f], um 90° zu projizieren. die gewünschte Geschwindigkeit auszuwäh- len. Jedes Mal, wenn Sie diese Taste drücken, · Platzieren Sie den Laserkopf [01] so genau wie ändert sich die Geschwindigkeit.
- Seite 12 SCAN-FUNKTION KIPPSICHERUNG TILT 3 sec. 0 ° 10° Die Kippsicherheit vermeidet Messfehler, wenn 45° der Kippsicherheitsdetektor eine kleine Erschüt- 90° terung (z.B. eine Vibration, einen Windstoß,...) 180° erkannt hat. Die Scan-Funktion ermöglicht es, den Laserstrahl HINWEIS auf einen Winkel zu begrenzen, anstatt einen Die Kippsicherung wird automatisch nach kompletten 360°-Kreis zu beschreiben.
- Seite 13 und "TILT ALARM" blinkt auf dem LCD-Bildschirm · Wenn die Kippsicherheit beginnt oder aktiv [15]. ist, drücken Sie die Kipp-/Windtaste [H] oder halten Sie die Geschwindigkeit/Wind-Taste [f] gedrückt, um diese Funktion zu deaktivieren. Auf dem LCD-Bildschirm [15] erscheint "TILT TILT ALARM OFF"...
- Seite 14 digitale Neigung, elektronische Neigung, manu- elle Neigung. · Deaktivieren Sie die Windfunktion, indem Sie die Taste Tilt/Wind [H] oder die Taste Scan/ Um die Neigung einzustellen, müssen Sie einige Wind [g] ca. 3 Sekunden lang gedrückt halten, Schritte in der richtigen Reihenfolge ausführen. bis "Wind aus"...
- Seite 15 y-Achse [05] des Lasergeräts (auf der Metall- · Digitale Neigungstaste /Bestätigungs-Taste [J, fensterabdeckung [18] abgebildet) genau j], um den gewählten Neigungsprozentsatz zu parallel zur Richtung der Neigung(en), die Sie bestätigen. vornehmen möchten. Der Laser wird nun auf die gewünschte Neigung ·...
- Seite 16 parallel zur Richtung der Neigung(en), die Sie vornehmen möchten. · Schalten Sie das Gerät ein und warten Sie, bis es nivelliert ist. SLOPE X SLOPE X Im LCD-Display wird "Nivellierung" angezeigt [15]. · Wählen Sie eine Entfernung in Richtung der SLOPE Y SLOPE Y Neigung, die eingerichtet werden soll.
- Seite 17 · Bringen Sie den Laser in seine vertikale Position (auf den vertikalen Füßen[10]). · Schalten Sie das Gerät ein und warten Sie, bis es nivelliert ist. Im LCD-Display wird "Nivellierung" angezeigt [15]. > 5° · Aktivieren Sie die manuelle Neigungsfunktion Falls Sie diesen Neigungsadapter verwenden: mit der Neigungstaste [I, i].
- Seite 18 · Deaktivieren Sie die manuelle Neigungsfunkti- on mit der manuellen Neigungstaste [I, i]. KONFORMITÄTSERKLÄRUNG ANTIREFLEXION Futech (Belgien) erklärt auf eigene Verantwortung, dass dieses Gerät: - 052.05R, PARA DS ROT - 052.05G, PARA DS GRÜN konform den Normen ist. EN 61000-6-3:2007+A1:2011,...
- Seite 19 SPEZIFIKATIONEN 052.05R 052.05G PARA DS ROT PARA DS GRÜN Sichtbarkeit Genauigkeit 1 mm / 10 m Reichweite mit Empfänger 2x ± 300m Staub- und Wasserdichtheit IP65 Nivellierung Motorisiert Senklot ✔ Umdrehungen pro Minute 0, 120, 300, 600, 800 Scan-Funktion 0°, 10°, 45°, 90°, 180°...
