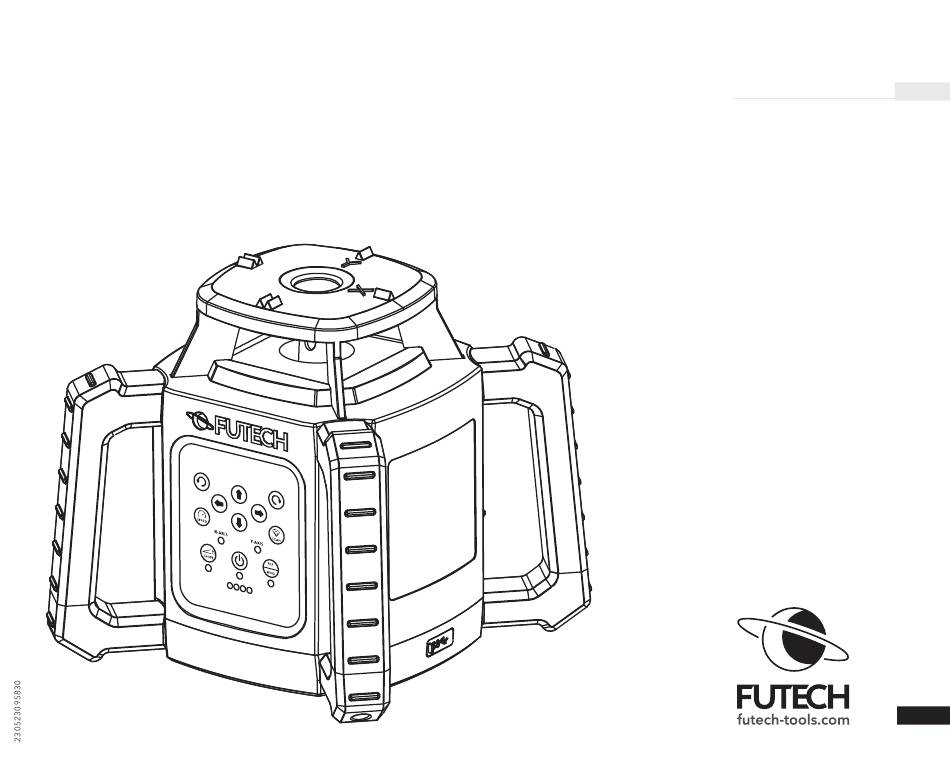

- Seite 1 BENUTZER DE DEUTSCH HANDBUCH 052.02R PARA RED Handbuch 052.02G PARA GREEN in Ihrer Sprache? Siehe Rückseite...
-
Seite 2: Übersicht
ÜBERSICHT PARA... - Seite 3 GEHÄUSE TASTENFELD FERNBEDIENUNG 01 Laserkopf Einschalttaste Einschalt-/Standby-Taste 02 Lotpunkt nach oben (Z-Ach- Pfeil-nach-oben-Taste Pfeil-nach-oben-Taste / Taste RECHTS drehen Pfeil-nach-unten-Taste 03 Tastenfeld Pfeil-nach-unten-Taste / D Pfeil-LINKS-Taste 04 X-Achse Taste LINKS drehen Pfeil RECHTS-Taste 05 Y-Achse Pfeil-LINKS-Taste Geschwindigkeits-Taste 06 Kurzanleitung Pfeil RECHTS-Taste G Scan-Taste 07 USB-C-Anschluss mit Strom- Geschwindigkeits-Taste...
- Seite 4 KURZANLEITUNG Einschalttaste Das Gerät ein-/ausschalten Pfeil-nach-oben-Taste Die Neigung ändern. Die Y-Achse steigt auf der Seite an, auf die der Pfeil zeigt. Pfeil-nach-unten-Taste Die Neigung ändern. Die Y-Achse vermindert auf der Seite, auf die der Pfeil zeigt. Pfeil-LINKS-Taste Horizontaler Modus Die Neigung ändern. Die X-Achse steigt auf der Seite an, auf die der Pfeil zeigt Vertikaler Modus Bewegen Sie die Laserlinie und den Punkt (z-Achse) nach links...
- Seite 5 keine Nivellierungsmodus is nicht aktiv rot, ununterbrochen Nivellierungsmodus is nicht aktiv, eine Neigung wurde selektiert...
- Seite 6 LED-Anzeige Y-Achse grün, ununterbrochen Nivelliert grün, blinkend Nivellierung läuft keine Nivellierungsmodus is nicht aktiv rot, ununterbrochen Nivellierungsmodus is nicht aktiv, eine Neigung wurde selektiert LED-Neigungsanzeige Keine Neigungsmodus AUS Rot, ununterbrochen Neigungsmodus EIN Rot, blinkend Laser außerhalb des Nivellierbereichs LED-Kipp/Windanzeige Keine Kippsicherung &...
-
Seite 7: Sicherheit
SICHERHEIT AUTOMATISCHE FUNKTIONEN Bitte lesen Sie die Sicherheitshinweise in der AUTOMATISCHE NIVELLIERUNG separaten Broschüre, die dem Gerät beiliegt. Dieser Rotationslaser nivelliert sich nach dem LASERSTRAHLUNG - Laserprodukt der Klasse 2. - Einschalten des Geräts zunächst automatisch. Sehen Sie nicht in den Strahl Nachdem er nivelliert wurde, beginnt der Laser zu rotieren. -
Seite 8: Verwendung
ob sich der Laser nach der Erschütterung noch Sensoren leichte Erschütterungen feststellen. Die in der richtigen Position befindet. Sie müssen Nivellierung findet statt, während sich der Laser die Neigungsfunktion beenden, den Laser in dreht. Sie können also weiterarbeiten. die richtige Position bringen und neu starten, WICHTIG um fortzufahren. - Seite 9 HORIZONTALE AUSRICHTUNG SENKLOT Dank der Lotlinien, die über Lotpunkt oben [02] Nach dem Einschalten des Geräts blinkt das La- und Lotpunkt unten [08] projiziert werden, kann serlicht, ohne sich zu drehen. Die LED-Anzeigen dieses Gerät auch dazu verwendet werden, einen X-Achse [L] und Y-Achse [M] blinken während Lotpunkt vom Boden an die Decke zu bringen, der Nivellierung grün.
- Seite 10 VERTIKALE AUSRICHTUNG POSITIONIERUNG DER VERTIKALEN LASER- LINIE Stellen Sie das Gerät für die vertikale Ausrichtung auf die Füße [10] (die Tastatur sollte oben liegen). Im vertikalen Ausrichtungsmodus kann der Laser Die LED-Anzeige Y-Achse [M] blinkt während der exakt positioniert werden. Der Laser nivelliert Nivellierung.
- Seite 11 90° zu projizieren. die gewünschte Geschwindigkeit auszuwäh- len. Jedes Mal, wenn Sie diese Taste drücken, · Platzieren Sie den Laserkopf [01] so genau wie ändert sich die Geschwindigkeit. möglich über dem Startpunkt, der Stelle, an der 600 - 800 - 0 - 120 - 300 - 600 - 800 -... die 90°-Ecke entsteht.
- Seite 12 SCAN-FUNKTION rizontalen oder vertikalen Laserstrahl. Bei Bedarf kann der Laser auch einen schrägen Laserstrahl projizieren. Um die Neigung einzustellen, müs- sen Sie einige Schritte in der richtigen Reihenfol- ge ausführen. 0 ° HINWEIS 10° 45° Denken Sie daran, dass die automatische 90°...
- Seite 13 vornehmen möchten. Die LED-Anzeige X-Achse [L] wird rot, nachdem Sie ein Gefälle auf der X-Achse ausgewählt · Schalten Sie das Gerät ein und warten Sie, bis haben. es ist (die LED-Anzeige der X-Achse [L] und die Die LED-Anzeige Y-Achse [M] leuchtet rot, LED-Anzeige der Y-Achse [M] leuchten durch- nachdem Sie eine Steigung auf der Y-Achse gehend grün).
- Seite 14 leuchten rot). · Positionieren Sie den Laser in der richtigen Achsenrichtung, parallel zu der Neigungslinie, · Verwenden Sie die Pfeiltasten UP [B, b] oder die Sie erstellen möchten. DOWN [C, c], um eine Steigung auf der vertika- len Linie einzustellen. ·...
- Seite 15 ANTIREFLEXION In manchen Fällen kann es bei der Verwendung eines Lasers zu unerwünschten Reflexionen kommen, z.B. wenn der Laserstrahl auf Glas strahlt. Dies kann zu ungenauen Messergebnis- sen führen und die einwandfreie Funktion des Laserempfängers beeinträchtigen. Es ist möglich, einen Teil des Laserstrahls an der Seite abzuschirmen, an der die Reflexion auftre- ten kann.
-
Seite 16: Spezifikationen
SPEZIFIKATIONEN 052.02R 052.02G PARA RED PARA GREEN Sichtbarkeit Genauigkeit 1 mm / 10 m Reichweite mit Empfänger 2x ± 300m Staub- und Wasserdichtheit IP66 Nivellierung Motorisiert Senklot Umdrehungen pro Minute 0, 60, 300, 600, 800 Scan-Funktion 0°, 10°, 45°, 90°, 180°... - Seite 17 BENUTZERHANDBUCH andere Sprachen: DANSK ITALIANO DEUTSCH NEDERLANDS ESPAÑOL NORSK EESTI KEEL PORTUGUÊS SUOMEN KIELI SL SLOVENŠČINA FRANÇAIS SVENSKA ÍSLENSKA Facebook @futechtools LinkedIn futechtools World Wide Web futech-tools.com YouTube @futechtools...
