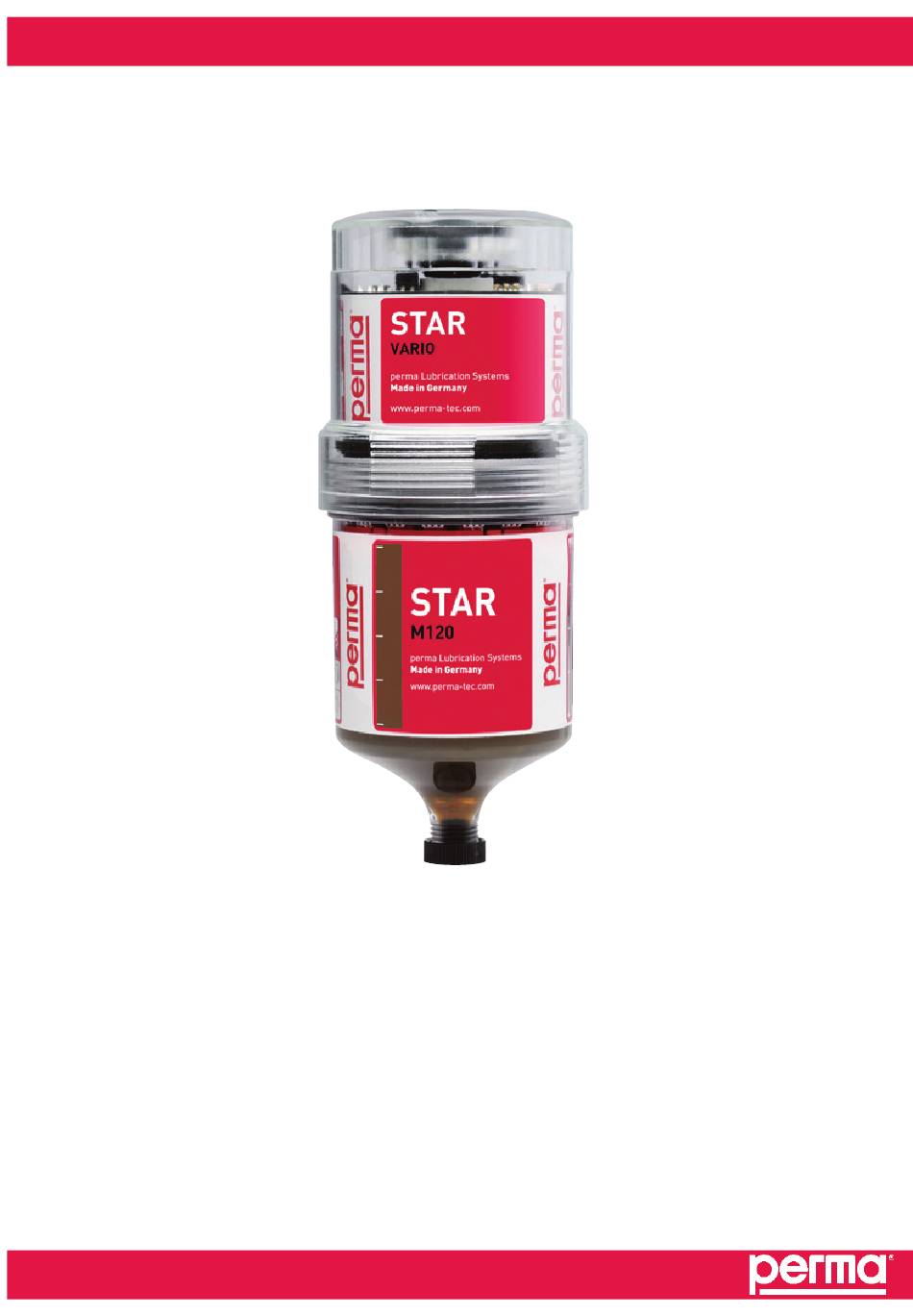

- Seite 1 GmbH & Co. KG perma STAR VARIO Betriebsanleitung perma STAR VARIO Die Welt der automatischen Schmierung...
- Seite 2 STAR VARIO mit den Größen S60, M120 und L250. © 2001 perma-tec GmbH & Co. KG Ohne besondere Genehmigung von perma-tec GmbH & Co. KG darf kein Teil dieser Dokumentation vervielfältigt oder Dritten zugänglich gemacht werden. Wir haben alle Angaben dieser Dokumentation mit größter Sorgfalt zusammengestellt.
- Seite 3 1.4.1 Haftung 1.4.2 Gewährleistung Sicherheitshinweise Für die Sicherheit verantwortliche Personen Allgemeine Sicherheitshinweise Sicherheitshinweise für den perma STAR VARIO 2.3.1 Sicherheitshinweise bei Montage und Wartung 2.3.2 Sicherheitshinweise beim Umgang mit der LC – Einheit 2.3.3 Sicherheitshinweise beim Umgang mit Batterien Technische Daten Produkteigenschaften 3.1.1...
- Seite 4 GmbH & Co. KG Inbetriebnahme und Betrieb Vorbereitungen Vor der Inbetriebnahme Erstinbetriebnahme Während des Betriebes Wechsel der LC – Einheit Allgemein zu beachten Vorgehensweise beim Wechsel der LC – Einheit Einstellen des Antriebssystems Funktionsanzeige Einstellungsmöglichkeiten auf der Steuerplatine Einstellen der Laufzeit Einstellen des Volumens der LC –...
- Seite 5 Vorwort und Allgemeines Über diese Betriebsanleitung ♦ Die vorliegende Betriebsanleitung dient zum sicherheitsgerechten Arbeiten an und mit dem automatischen Schmierstoffgeber perma STAR VARIO. Sie enthält Sicherheitshinweise, die beachtet werden müssen. ♦ Allen Personen, die an und mit dem Schmierstoffgeber arbeiten, müssen bei ihren Arbeiten die Betriebsanleitung verfügbar haben und die für sie...
- Seite 6 GmbH & Co. KG Lieferumfang ♦ Der perma STAR VARIO ist individuell nach Kundenwunsch, in der Zusammensetzung der Öle und Fette und in der Größe bzw. der Füllmenge der LC – Einheit zusammengestellt. ♦ Überprüfen Sie sofort nach Erhalt der Lieferung, ob diese mit Ihrer Bestellung übereinstimmt.
- Seite 7 Zeitpunkt der Drucklegung auf dem neusten Stand. Aus den An- gaben, Abbildungen und Beschreibungen können keine Ansprüche auf bereits gelieferte Schmierstoffgeber geltend gemacht werden. ♦ Die perma-tec GmbH & Co. KG übernimmt keine Haftung für Schäden und Betriebsstörungen, die entstehen durch: ▪ sachwidrige Verwendung;...
- Seite 8 GmbH & Co. KG 1.4.2 Gewährleistung ♦ Gewährleistungsbedingungen: siehe Verkaufs- und Lieferbedingungen der perma-tec GmbH & Co. KG. ♦ Melden Sie Gewährleistungsansprüche sofort nach Feststellen des Mangels oder Fehlers bei perma-tec an. ♦ Die Gewährleistung erlischt in allen Fällen, in denen auch keine Haftungs- ansprüche geltend gemacht werden können.
- Seite 9 Allgemeine Sicherheitshinweise ♦ Mit diesen Sicherheitshinweisen wird kein Anspruch auf Vollständigkeit erhoben. Bei Fragen und Problemen sprechen Sie bitte den perma-tec Kundendienst an. ♦ Der Schmierstoffgeber entspricht zum Zeitpunkt der Auslieferung dem Stand der Technik und gilt grundsätzlich als betriebssicher.
- Seite 10 Öl und Fett nicht ins Erdreich oder die Kanalisation gelangen lassen! ♦ Sicherheitsdatenblätter der Öle und Fette beachten! Die Datenblätter der von perma-tec gelieferten Schmierstoffe können von der Web Page (www.perma-tec.com) oder direkt von perma-tec bezogen werden. ♦ Öl und Fett auf Verkehrswegen führt zu erhöhter Rutschgefahr, deshalb sofort den Boden mit entsprechenden Mitteln reinigen! ♦...
- Seite 11 STAR VARIO Technische Daten Produkteigenschaften 3.1.1 Aufbau ♦ Schmierstoffgeber werden auf Kundenwunsch in ihrer Größe und mit der vom Betreiber gewünschten Füllung mit Öl und Fett ausgeliefert. Sie bestehen aus (siehe Bild 1): a. Verschlussstopfen b. LC – Einheit (Lubrication Canister), lieferbar mit dem vom Betreiber gewünsch- ten Schmierstoff und in drei verschiedenen Größen (Einschraubgewinde R ¼).
- Seite 12 GmbH & Co. KG 3.1.2 Funktionsweise Die Kolbenbewegung sorgt für die präzise Abgabe von Öl oder Fett an die Schmierstelle. Der Schmierstoff wird durch eine angetriebene Spindel im Kolben aus der LC – Einheit gefördert. Dadurch bewegt sich der Kolben und baut so in der LC –...
- Seite 13 STAR VARIO Einsatzbedingungen 3.3.1 Temperaturen ♦ Einsatzbereich: – 10 °C bis + 50 °C ♦ In diesem Temperaturbereich wird ein gleichmäßiges Spendeverhalten und ein Druckaufbau bis zu max. 5 bar gewährleistet. ♦ Bei Temperaturen über + 50 °C und unter – 10 °C kann die Funktionsweise nicht mehr gewährleistet werden.
- Seite 14 Beim Einbau des perma STAR VARIO sollte eine Stützkonsole (Gewinde G ¼ außen) von perma-tec verwendet werden. ♦ Beim waagerechten Einbau sollte der perma STAR – Halteclip zum Fixieren des Schmierstoffgebers verwendet werden. Der Installationsleitfaden perma STAR unterstützt Sie bei der Montage des Schmier- stoffgebers und steht Ihnen als Download auf unserer Homepage zur Verfügung.
- Seite 15 Schmieren Sie die Schmierstellen mit dem gleichen Schmierstoff des perma STAR VARIO vor (siehe Kap. 5.1). ♦ Überprüfen Sie, ob das Gewinde des perma STAR VARIO mit dem Gewinde der Einschraubstelle übereinstimmt (R ¼ ). ♦ Entfernen Sie den Verschlussstopfen von der LC – Einheit und schrauben Sie den perma STAR VARIO handfest in die Schmierstelle ein.
- Seite 16 GmbH & Co. KG Wechsel der LC – Einheit Allgemein zu beachten Der notwendige Wechsel der leeren LC – Einheit wird durch das gleichzeitige Blinken der roten und grünen LED angezeigt. Bei dem Wechsel der LC – Einheit muss auch immer das Batterie-Set...
- Seite 17 Die LEDs befi nden sich auf der Steuerplatine und können durch den transparenten Deckel beobachtet werden (siehe Bild 2, Kap 7.2). Der perma STAR VARIO ist mit einer roten und einer grünen LED ausgestattet. Diese LEDs signalisieren dem Betreiber folgende Betriebszustände bzw. Störungen.
- Seite 18 GmbH & Co. KG Einstellen der Laufzeit Durch die Schalter 1+2 “TIME” des 4fach-Codierschalters auf der Steuerplatine des Antriebssystems muß die Laufzeit bis zur Entleerung der LC – Einheit eingestellt werden. Sie können die Schalter mit Hilfe eines kleinen Schraubendrehers oder mit den Fingern verstellen bzw.
- Seite 19 Batterie – Set verwendet werden. Sollten die Einstellungen während des Betriebes geändert werden, so wird die Steuerung und die Überwachungselektronik gestört. Somit kann perma-tec keine Garantie für eine präzise Schmierung übernehmen. Verwenden Sie nach jeder Änderung der Einstellungen eine neue, vollständig gefüllte LC –...
- Seite 20 GmbH & Co. KG Laufzeiten ♦ Der perma STAR VARIO spendet konstant, präzise und temperaturunabhängig je nach Einstellung des Betreibers ein (1), drei (3), sechs (6) oder zwölf (12) Monate dauerhaft und präzise die vorgesehenen Schmierstellen mit Öl und Fett.
- Seite 21 Fehlersuche und Störungsbeseitigung Wenn beim Betrieb der Schmierstoffgeber Störungen auftreten, überprüfen Sie bitte mögliche Fehlerursachen anhand der folgenden Tabelle. Sollte ein Fehler auftreten, der nicht in der Tabelle aufgeführt ist, wenden Sie sich bitte an den perma-tec Kundendienst. Fehler Mögliche Ursache...
- Seite 22 GmbH & Co. KG Entsorgung Tragen Sie zum Umweltschutz bei, indem Sie wertvolle Rohstoffe der Wiederver- wertung zuführen und somit Ressourcen schonen. Im übrigen verweisen wir auf die jeweiligen Entsorgungsrichtlinien der Länder. Was ist zu entsorgen? Material Wie ist es zu entsorgen?
- Seite 23 Batterie – Set ♦ Antriebssystem ♦ Deckel für Antriebssystem (Art. Nr. 72.102.001) Service Der Betreiber hat die Möglichkeit, den entleerten perma STAR VARIO an perma-tec zurückzusenden, damit wir für Sie: ♦ die Altteile umweltgerecht entsorgen. oder: ♦ das Batterie – Set wechseln.
- Seite 24 GmbH & Co. KG perma STAR VARIO EG – Konformitätserklärung nach Maschinenrichtlinie 98/37/EG und nach EMV – Richtlinie 89/336/EWG. Der Hersteller perma-tec GmbH & Co. KG Hammelburger Straße 21 D – 97717 Euerdorf erklärt hiermit, dass das bezeichnete Produkt in den gelieferten Ausführungen den Bestimmungen der oben gekennzeichneten Richtlinien –...
