4.
Montage
Die Normsignaltrenner werden auf TS 35 Normschienen aufgerastet.
5.
Elektrischer Anschluss

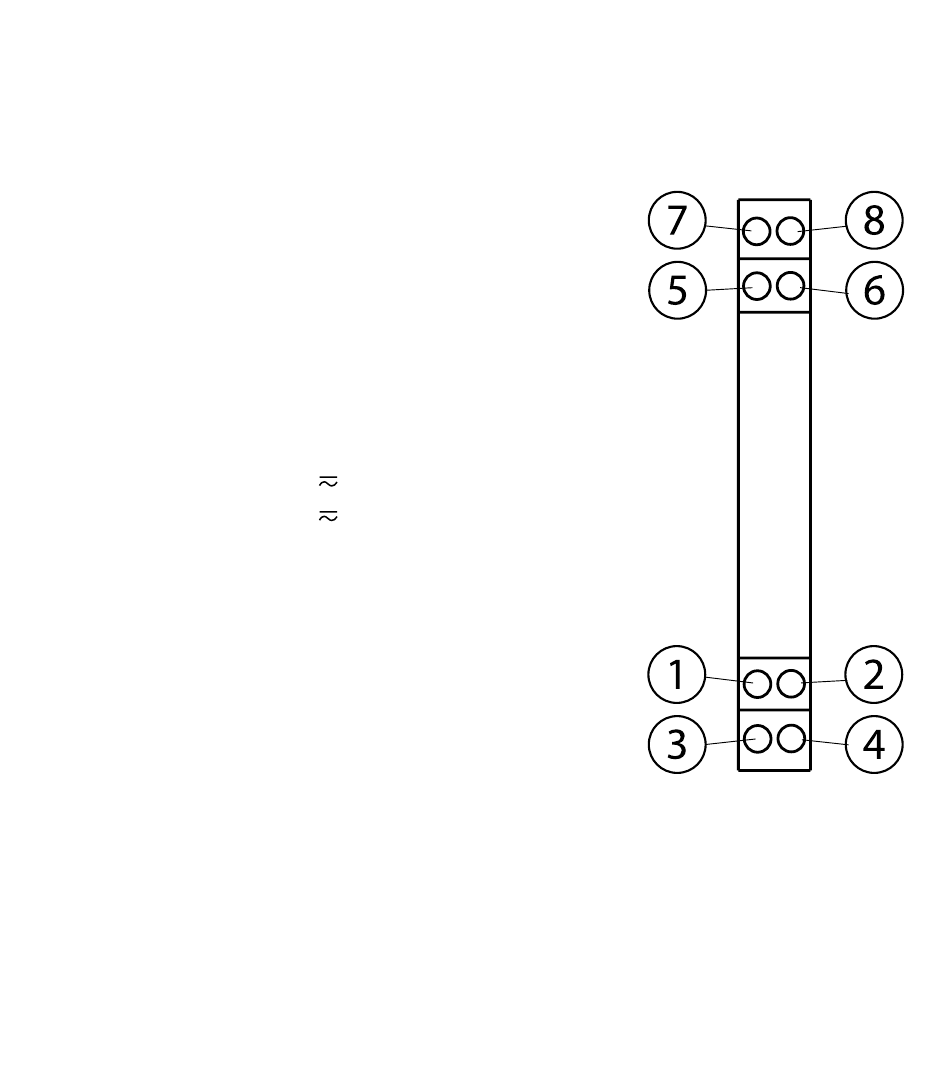

Klemmenbelegung
1 Eingang +
2 Eingang -
3 Eingang +
4 Eingang -
5 Ausgang +
6 Ausgang -
7 Hilfsenergie
8 Hilfsenergie
• Anschlussquerschnitt max. 2,5 mm
• Mehrleiteranschluss max. 1 mm
Leiter gleichen Querschnitts)
• Anzugsmoment 0,7 Nm
• Die Anschlüsse müssen mindestens für
eine Temperatur von 75 °C ausgelegt
sein.
Achtung!
Eingänge für Strom und Spannung nicht parallel betreiben!
Bei Anwendungen mit hohen Arbeitsspannungen ist auf genügend Abstand
bzw. Isolation zu Nebengeräten und auf Berührungsschutz zu achten!
5.1 Hilfsenergie
22 ... 230 V AC/DC ±10 % (48 ... 62 Hz) DC < 1,5 W, AC < 4 VA
Strom
Strom
Spannung
Spannung
(zwei
2
2
5
