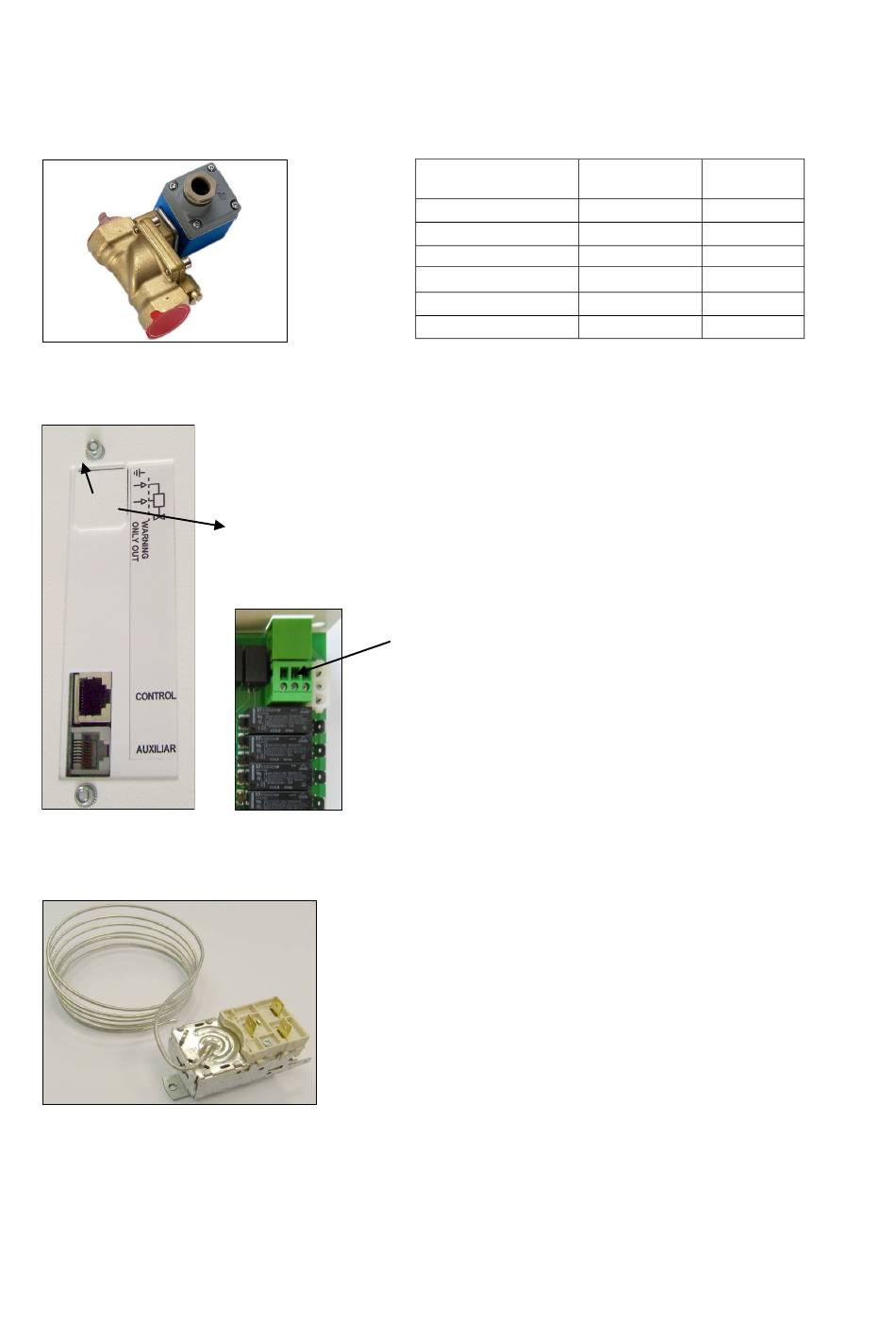

2/2- Wegeventil Danfoss
Typ EV 220 B DN 15 – 50 NC
Mindestdifferenzdruck 0,1 bar
Optionales Zubehör
Frostschutzthermostat FT
Frostschutzthermostat
Anschluss 3 - 2 öffnet bei steigender Temperatur
Anschluss 3 - 4 schließt bei steigender Temperatur
Schaltleistung bei 250 V 50 Hz
Anschluss
3 – 2: 6 A
Anschluss
3 – 4: 6 A
Optionales Zubehör
Magnetventil MV/E; MV/L
Das Magnetventil öffnet und schließt den Warmwasserkreislauf durch die Som-
mer– / Winterfunktion der Steuerung, um bei Sommerbetrieb oder Stillstand der
Türluftschleieranlage den Heizungskreislauf energiesparend zu schließen.
Die Anschlussklemmen sind von der Oberseite der Türluftschleieranlage zugäng-
lich. Sie befinden sich auf der Steuerplatine. Die Klemmen sind mit einem Blech
abgedeckt. Das Blech, mit einer Sollbruchstelle, nach oben verbiegen und abbre-
chen. Den Anschluss entsprechend dem Schaltbild vornehmen.
Auf der Platine befindet sich eine weitere Anschlussmöglich-
keit. Diese Klemmen sind nur innerhalb der Türluftschleieran-
lage erreichbar.
Das Frostschutzthermostat nimmt die Ventilatoren außer Be-
trieb, wenn bei einem Warmwasserheizregister Frostgefahr be-
steht. Das Fühlersystem schaltet bei einer Temperatur von ca.
7°C. Gleichzeitig wird ein optionales Magnetventil geöffnet.
Ein Frostschutzthermostat ist immer dann erforderlich, wenn
die Ansaugtemperatur unter ca. 7°C liegen kann.
Typ
EV 220B 15 B
EV 220B 20 B
EV 220B 25 B
EV 220B 32 B
EV 220B 42 B
EV 220B 50 B
13
Anschluss
Kv- Wert
G innen
1/2 "
4,0
1/2 "
8,0
3/4 "
11,0
1 "
18,0
1 1/4 "
24,0
1 1/2 "
40,0
