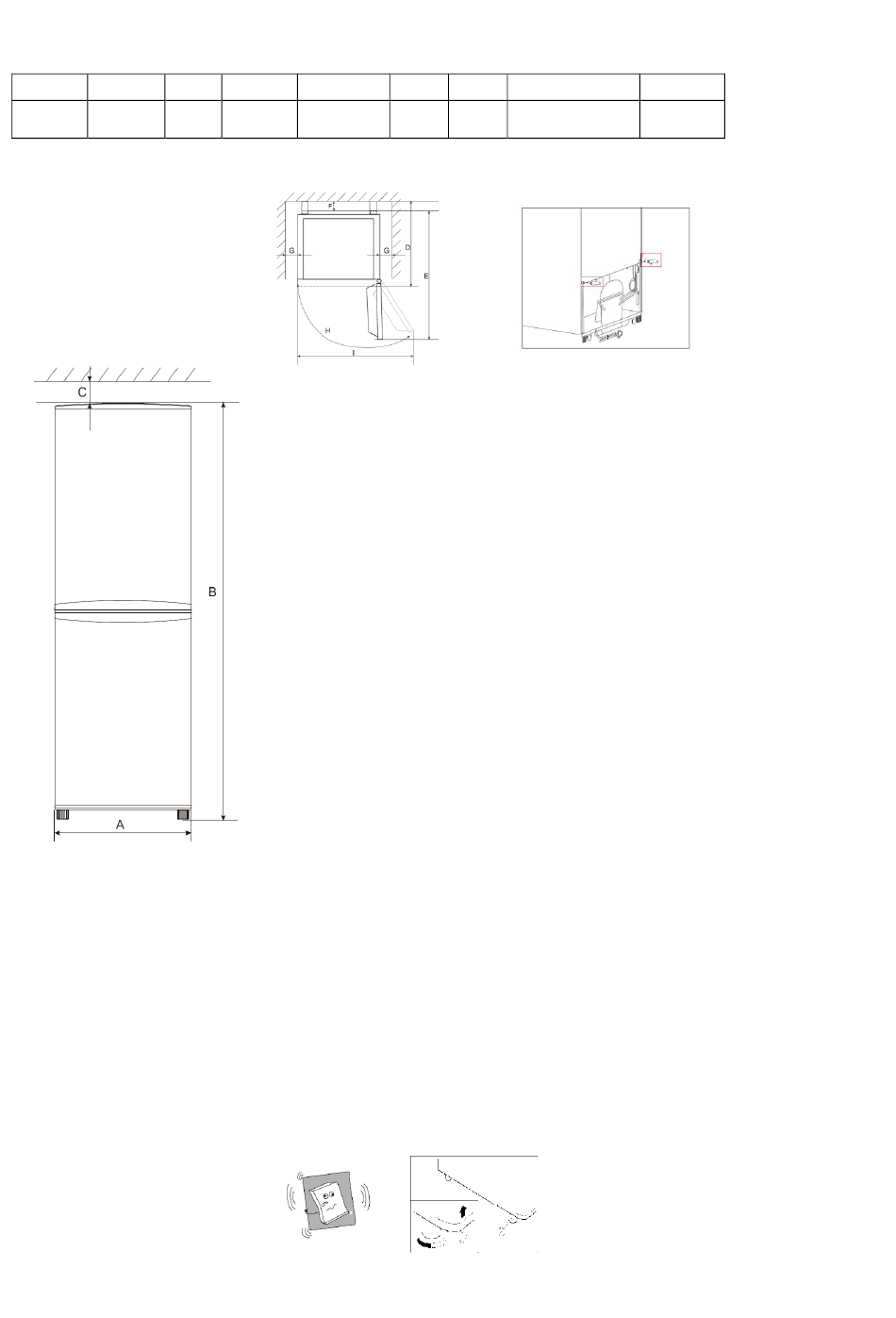

Gerätemaße in mm und Grad
A
B
C
570
1650
25
Fig. 1
Zur Einhaltung der Abstände und zur Erreichung der angegebenen Energieklasse sind
die beigefügten Abstandshalter am Gerät anzubringen.
Sie werden direkt hinten am Gerät fixiert (siehe Zeichnung Fig. 3.)
4.2 Nivellieren
Bei geringfügig unebener Auflagefläche kann das Gerät mit den vorderen Füssen
ausgeglichen werden.
Drehen Sie an den Füssen, bis das Gerät horizontal und ohne zu wackeln fest auf
dem Boden steht.
KGC282/70-4A++
DE
D
E
F
640
1110
30
Fig. 2
Version E1.1 DE 01/2013
G
H
50
135°-145°
Fig. 3
I
920
Seite 8 von 22
