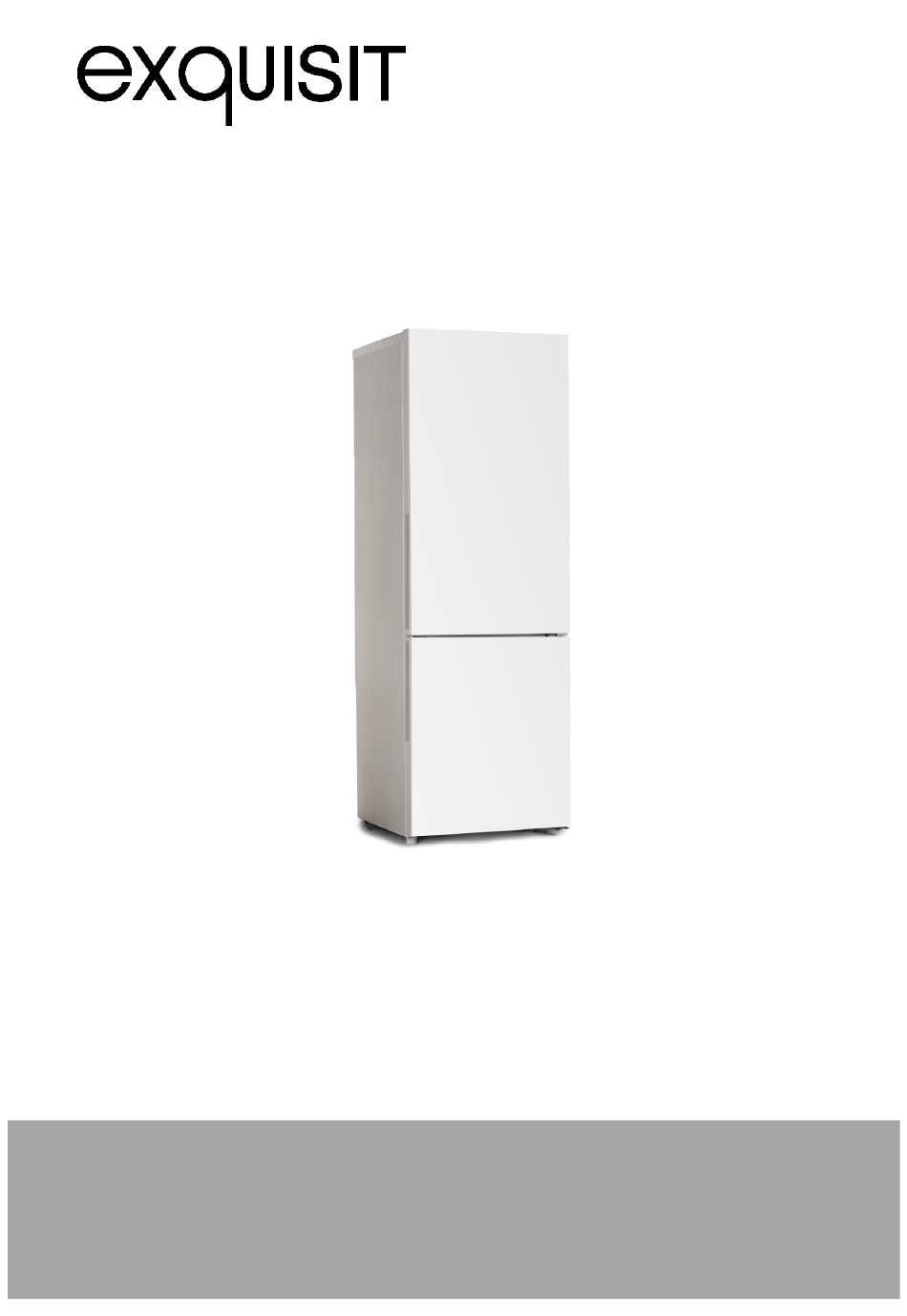

- Seite 1 Kühl-Gefrierkombination KGC 260/75-5 LFE A++ Gebrauchsanweisung...
-
Seite 2: Einleitung
Zwecke als zum Kühlen/Gefrieren von Lebensmitteln benutzt, wird vom Hersteller keine Haftung für eventuelle Schäden übernommen. Umbauten oder Veränderungen am Gerät sind aus Sicherheitsgründen nicht zulässig. Das Gerät ist nicht zum Einbau geeignet! www.exquisit.de Kundendienst Tel. +49 2944 9716-791 Seite 2... -
Seite 3: Gerät Kennenlernen
Gerät kennenlernen Lieferumfang Glasablagen Gemüseschale Türfächer Gefrierschubladen Eiswürfelschale Gebrauchsanweisung Bezeichnung Kühl-Gefrierkombi 1) Temperaturregler 2) Türfächer 3) Verstellbare Füße 4) Gefrierschublade 5) Gemüseschublade 6) Glasablage über Gemüseschublade 7) Glasablage Temperaturregler a) Fast Cool (Schnell Kühlen) b) Kühlstufen c) Set Ausgangssituation Temperatureinstellung Bedienung Kühlstufen Heisse Sommertage... -
Seite 4: Inhaltsverzeichnis
Inhaltsverzeichnis Zu Ihrer Sicherheit ..............5 1.1 Sicherheit und Verantwortung ..........6 1.2 Sicherheit und Warnungen ............ 6 Montage ................8 2.1 Gerät auspacken ..............8 2.2 Türanschlagwechsel / Türgriffmontage ........10 2.3 Aufstellen ............... 14 2.4 Nivellieren ..............15 Inbetriebnahme .............. -
Seite 5: Zu Ihrer Sicherheit
Zu Ihrer Sicherheit 1 Zu Ihrer Sicherheit Für eine sichere und sachgerechte Anwendung die Gebrauchsanweisung und weitere produktbegleitende Unterlagen sorgfältig lesen und für spätere Verwendung aufbewahren. Alle Sicherheitshinweise in dieser Gebrauchsanweisung sind mit einem Warnsymbol versehen. Sie weisen frühzeitig auf mögliche Gefahren hin. Diese Informationen unbedingt lesen und befolgen. Erklärung der Sicherheitshinweise Bezeichnet eine gefährliche Situation, welche bei Nichtbeachtung zum Tod oder zu schwerwiegenden Verletzungen führt! -
Seite 6: Sicherheit Und Verantwortung
Zu Ihrer Sicherheit 1.1 Sicherheit und Verantwortung Sicherheit von Kindern und Personen mit eingeschränkten Fähigkeiten ERSTICKUNGSGEFAHR! Verpackungsteile (z. B. Folien, Styropor) können für Kinder gefährlich sein. Verpackungsmaterial von Kindern fernhalten. Dieses Gerät ist nicht dafür bestimmt, durch Personen (einschließlich Kinder) mit eingeschränkten physischen, sensorischen oder geistigen Fähigkeiten oder mangels Erfahrung und/oder mangels Wissens, benutzt zu werden. - Seite 7 Zu Ihrer Sicherheit GESUNDHEITSGEFAHR! Arzneimittel sind empfindliche Produkte. Falsches Aufbewahren kann ihre Qualität beeinträchtigen. Verdorbene Arzneimittel verlieren ihre Wirksamkeit und können gesundheitsschädlich sein. • Das Gerät ist nicht geeignet für die Lagerung und Kühlung von Medikamenten, Blutplasma, Laborpräparaten oder ähnlichen der Medizinprodukterichtlinie 2007/47/EG zu Grunde liegenden Stoffe und Produkte.
-
Seite 8: Montage
Montage 2 Montage 2.1 Gerät auspacken Die Verpackung muss unbeschädigt sein. Das Gerät auf Transportschäden überprüfen. Ein beschädigtes Gerät auf keinen Fall anschließen. Wenden Sie sich im Schadensfall an den Lieferanten. Transportschutz entfernen VERLETZUNGSGEFAHR! Klebestreifen nicht mit einem scharfen Gegenstand, z. B. Teppichmesser durchtrennen, die Türdichtung kann dabei beschädigt werden. - Seite 9 Montage Kältemittel GESUNDHEITSGEFAHR! Ist der Kältekreislauf beschädigt, tritt das Kältemittel R600a aus. Das Kältemittel ist bei Kontakt mit den Augen und beim Einatmen gesundheitsschädlich. ENTZÜNDLICHES GAS! EXPLOSIONS- UND BRANDGEFAHR Im Kältemittel-Kreislauf des Gerätes befindet sich das Kältemittel Isobutan (R600a), ein Naturgas mit hoher Umweltverträglichkeit, das brennbar ist. •...
-
Seite 10: Türanschlagwechsel / Türgriffmontage
Montage 2.2 Türanschlagwechsel / Türgriffmontage VERLETZUNGSGEFAHR! • Das Gerät vom Stromnetz trennen. • Die Innenausstattung des Gerätes herausnehmen (z. B. Schubladen, Ablagen, Fächer) und sicher zur Seite legen. • Zum Wechsel des Türanschlags muss eine zweite Person zur Verfügung stehen, da das Gerät schwer ist und gekippt werden muss. Beim Ankippen des Gerätes darf der Neigungswinkel nicht mehr als 45°... -
Seite 11: Beschreibung
Montage BESCHREIBUNG ABBILDUNGEN 1 Abdeckkappe vom oberen Scharnier entfernen. 2 Schrauben vom oberen Scharnier lösen. 3 Abdeckung links entfernen und auf der gegenüberliegenden Seite anbringen. 4 Vorsichtig die obere Tür aus dem mittleren Scharnier aushebeln und behutsam zur Seite legen. 5 Mittleres Scharnier lösen. - Seite 12 Montage 8 Beide Gerätetüren vom Gerät entfernt. 9 Von beiden Gerätetüren die Abdeckstopfen von links nach rechts versetzen. 10 Von beiden Gerätetüren den Stopper entfernen und auf der gegenüberliegenden Seite anbringen. 11 Das untere Scharnier auf die gegenüberliegende Seite mit den 4 Schrauben fixieren.
- Seite 13 Montage 15 Die Kühlschranktür auf das mittlere Scharnier aufsetzen und vorsichtig die Gerätetür schließen 16 Das obere Scharnier befestigen und die Abdeckkappe wie in Schritt 1 aufstecken. 1. Die Gerätetür horizontal und vertikal ausrichten. Darauf achten, dass die Dichtungen gut schließen. 2.
-
Seite 14: Aufstellen
Montage 2.3 Aufstellen BRANDGEFAHR! Bei unzureichender Luftzirkulation kann sich ein Wärmestau bilden, wodurch ein Brand entstehen kann. • Lüftungsschlitze freihalten. • Vorgeschriebenen Abstände für Geräterückwand, -seite und-oberkante unbedingt einhalten. • Kompressor frei von Staub und Gegenständen halten. Das Gerät in einem gut belüfteten und trockenen Raum aufstellen, dessen Umgebungstemperatur der Klimaklasse entspricht, für die das Gerät ausgelegt ist. -
Seite 15: Nivellieren
Montage Mindestabstände für Be- und Entlüftung Die Luftzirkulation an der Geräterückwand, -seite und -oberkante beeinflusst den Energieverbrauch und die Kühl-/ Gefrierleistung (je nach Modell). Unbedingt die Mindestabstände für die Belüftung des Gerätes einhalten, die in den nachfolgenden Tabellen und Zeichnungen aufgeführt sind. Gerätemaße in mm und Grad 1760 1055... -
Seite 16: Inbetriebnahme
Inbetriebnahme 3 Inbetriebnahme Gerät vor Inbetriebnahme reinigen Das Gerät sowie die Teile der Innenausstattung vor Inbetriebnahme gründlich reinigen (s. Kapitel „Wartung und Pflege“). 3.1 Gerät ein-/ausschalten Das Gerät am Strom anschließen. Bei Öffnen der Gerätetür schaltet sich die Innenbeleuchtung ein. Zum Einschalten des Gerätes den Temperaturregler „Set“... -
Seite 17: Glasablagen Anordnen
Inbetriebnahme WICHTIG Hohe Raumtemperaturen (wie z. B. an heißen Sommertagen) und eine hohe Temperaturregler-Einstellung können zu fortdauerndem Kühlbetrieb führen. Der Kompressor muss kontinuierlich laufen, um die eingestellte Temperatur im Gerät beizubehalten. Das Gerät ist nicht in der Lage automatisch abzutauen, da dies nur möglich ist, wenn der Kompressor nicht läuft (s. - Seite 18 Inbetriebnahme Der Kühlraum eignet sich zum Lagern von frischen Lebensmitteln und Getränken. • Nur einwandfreie Lebensmittel verwenden. • Den Zeitraum zwischen dem Kauf und dem Einlegen der Nahrungsmittel in das Gerät so gering wie möglich halten. • Frische, verpackte Waren auf den Glasablagen lagern. •...
- Seite 19 Inbetriebnahme GEFRIERVERBRENNUNGSGEFAHR! • Das Berühren von Gefriergut, Eis und Metallteilen im Inneren des Gefrierraumes kann bei sehr empfindlicher Haut verbrennungsähnliche Symptome hervorrufen. • Tiefkühlgut nicht mit feuchten oder nassen Händen entnehmen; die Hände könnten daran festfrieren. • Essen Sie keine Lebensmittel, die noch gefroren sind. •...
-
Seite 20: Eiswürfel Herstellen
Inbetriebnahme • Hochprozentige, alkoholhaltige Getränke nur dicht verschlossen und stehend lagern. Die Hinweise des Getränkeherstellers berücksichtigen. WICHTIG Darauf achten, dass der Innenraum mit normalen Mengen beladen wird. Kein Kühl-/ Gefriergut in das Gerät pressen. 3.2.1 Eiswürfel herstellen Die Eiswürfelschale (nicht im Lieferumfang enthalten) zu drei Vierteln mit Wasser füllen und waagerecht auf den Boden des Gefrierabteils stellen. -
Seite 21: Wartung Und Pflege
Wartung und Pflege 4 Wartung und Pflege STROMSCHLAGGEFAHR! Das Gerät darf während der Reinigung/Wartung nicht am Stromnetz angeschlossen sein. Vor Reinigungs- und Wartungsarbeiten Gerät abschalten und Netzstecker ziehen oder Sicherung abschalten bzw. herausdrehen. • Das Gerät nie mit Dampfreinigungsgeräten reinigen. Feuchtigkeit könnte in elektrische Bauteile gelangen. -
Seite 22: Reinigen Des Gerätes
Wartung und Pflege 4.1 Reinigen des Gerätes Aus hygienischen Gründen das Gerät außen und innen, einschließlich Türdichtung und Innenausstattung, regelmäßig reinigen. WICHTIG • Ätherische Öle und organische Lösungsmittel können Kunststoffteile angreifen, z. B. Saft von Zitronen- oder Apfelsinenschalen, Buttersäure oder Reinigungsmittel, die Essigsäure enthalten. Solche Substanzen nicht mit den Geräteteilen in Kontakt bringen. -
Seite 23: Abtauen
Wartung und Pflege 4.2 Abtauen Automatisches Abtauen im Kühlraum Der Temperaturregler steuert eine Abtauautomatik. Während der Abtauphase kann die Temperatur bis +8 °C ansteigen. Die Temperatur im kompletten Kältekreislauf ist dann +5 °C. Vermeiden Sie eine Einstellung des Temperaturreglers, die zu einem ständigen Kühlen ohne Abtauphase führt. -
Seite 24: Leuchtmittel Auswechseln
Wartung und Pflege 4.3 Leuchtmittel auswechseln STROMSCHLAGGEFAHR! Vor dem Leuchtmittelwechsel Gerät abschalten und Netzstecker ziehen oder Sicherung abschalten bzw. herausdrehen. Leuchtmitteldaten: 220-240 V, max. 1 W (LED) HINWEIS Leuchtmittelwechsel nur durch den Kundendienst durchführen lassen. 4.4 Gerät außer Betrieb nehmen Zum Abschalten des Gerätes den Netzstecker ziehen oder Sicherung abschalten bzw. -
Seite 25: Betriebsgeräusche / Fehler Beheben
Betriebsgeräusche / Fehler beheben 5 Betriebsgeräusche / Fehler beheben Reparaturen an elektrischen Geräten dürfen ausschließlich nur von einer hierfür qualifizierten Elektro-Fachkraft ausgeführt werden. Eine falsch bzw. nicht fachgerecht durchgeführte Reparatur kann Gefahren für den Benutzer herbeiführen und führt zu einem Verlust des Garantieanspruchs. Betriebsgeräusche GERÄUSCHE GERÄUSCHART... -
Seite 26: Fehler Beheben
Betriebsgeräusche / Fehler beheben Fehler beheben STÖRUNG MÖGLICHE URSACHEN MASSNAHMEN Innenbeleuchtung Das Leuchtmittel ist defekt. Leuchtmittel auswechseln funktioniert nicht, (s. Kapitel 4.3). aber Kompressor läuft. Es steht Wasser im Das Tauwasser-Ablaufloch ist Tauwasser-Ablaufloch Gerät. vollständig geschlossen. reinigen, z. B. mit einem Pfeifenreiniger. -
Seite 27: Zuständiger Kundendienst
Kundendienst 6 Kundendienst Kann die Störung anhand der zuvor aufgeführten Hinweise nicht beseitigt werden, rufen Sie den Kundendienst. Führen Sie in diesem Fall keine weiteren Arbeiten, vor allem an den elektrischen Teilen des Gerätes, selbst aus. WICHTIG Der Besuch des Kundendiensttechnikers im Falle einer Fehlbedienung oder einer der beschriebenen Störungen ist auch während der Garantiezeit nicht kostenlos. -
Seite 28: Garantiebedingungen
Garantiebedingungen 7 Garantiebedingungen Garantiebedingungen Als Käufer eines Exquisit-Gerätes stehen Ihnen die gesetzlichen Gewährleistungen aus dem Kaufvertrag mit Ihrem Händler zu. Zusätzlich räumen wir Ihnen eine Garantie zu den folgenden Bedingungen ein: Leistungsdauer Die Garantie läuft 24 Monate ab Kaufdatum (Kaufbeleg ist vorzulegen). Während der ersten 6 Monate werden Mängel am Gerät unentgeltlich beseitigt. - Seite 29 Garantiebedingungen Geltungsbereich Unsere Garantie gilt für Geräte, die in einem EU-Land erworben wurden und die in der Bundesrepublik Deutschland oder Österreich in Betrieb sind. Für Geräte, die in einem EU-Land erworben und in ein anderes EU-Land gebracht wurden, werden Leistungen im Rahmen der jeweils landesüblichen Garantiebedingungen erbracht.
-
Seite 30: Technische Daten
Technische Daten 8 Technische Daten Modell KGC 260/75-5 LFEA++ Typ I (Anzahl der Temperaturregler) Abtauen Kühlen automatisch Abtauen Gefrieren automatisch Lampenleistung [W] Elektrischer Anschluss [V / Hz] 220-240 / 50 Leistungsaufnahme [W] Stromaufnahme [A] 0,33 Gewicht netto [kg] EAN Nr. [Farbe Weiß] 4016572402872 Abmessungen und benötigter Raumbedarf siehe Kapitel „Aufstellen“... -
Seite 31: Entsorgung
Entsorgung 9 Entsorgung Verpackung entsorgen Die Verpackung sortenrein entsorgen. Pappe und Karton zum Altpapier und Folien in die Wertstoffsammlung geben. Gerät entsorgen Das Gerät ist mit dem hier abgebildeten Symbol gekennzeichnet, lt. Vorgabe der Europäischen Entsorgungsvorschrift 2012 / 19 / EU. Sie stellt sicher, dass das Produkt ordentlich entsorgt wird. - Seite 32 GGV HANDELSGES. MBH & CO. KG AUGUST-THYSSEN-STR. 8 D-41564 KAARST GERMANY kgc260_75-5lfea2_0310327_e1-0_k05.docx www.exquisit.de...
