Anhang
C.1
Maximal zulässige Drehzahlen der mit Sensormagneten
bestückten Kupplungen
Die maximal zulässige Drehzahl für die Kupplungen mit verbauten Sensormagneten ist ab-
hängig von der Haltekraft der von Flender zertifizierten Sensormagneten und dem zu Grun-
de liegenden Montagedurchmesser.
Aus der nachfolgenden Abbildung können Sie die maximal zulässigen Drehzahlen für die
Kupplungen mit verbauten Sensormagneten entnehmen.

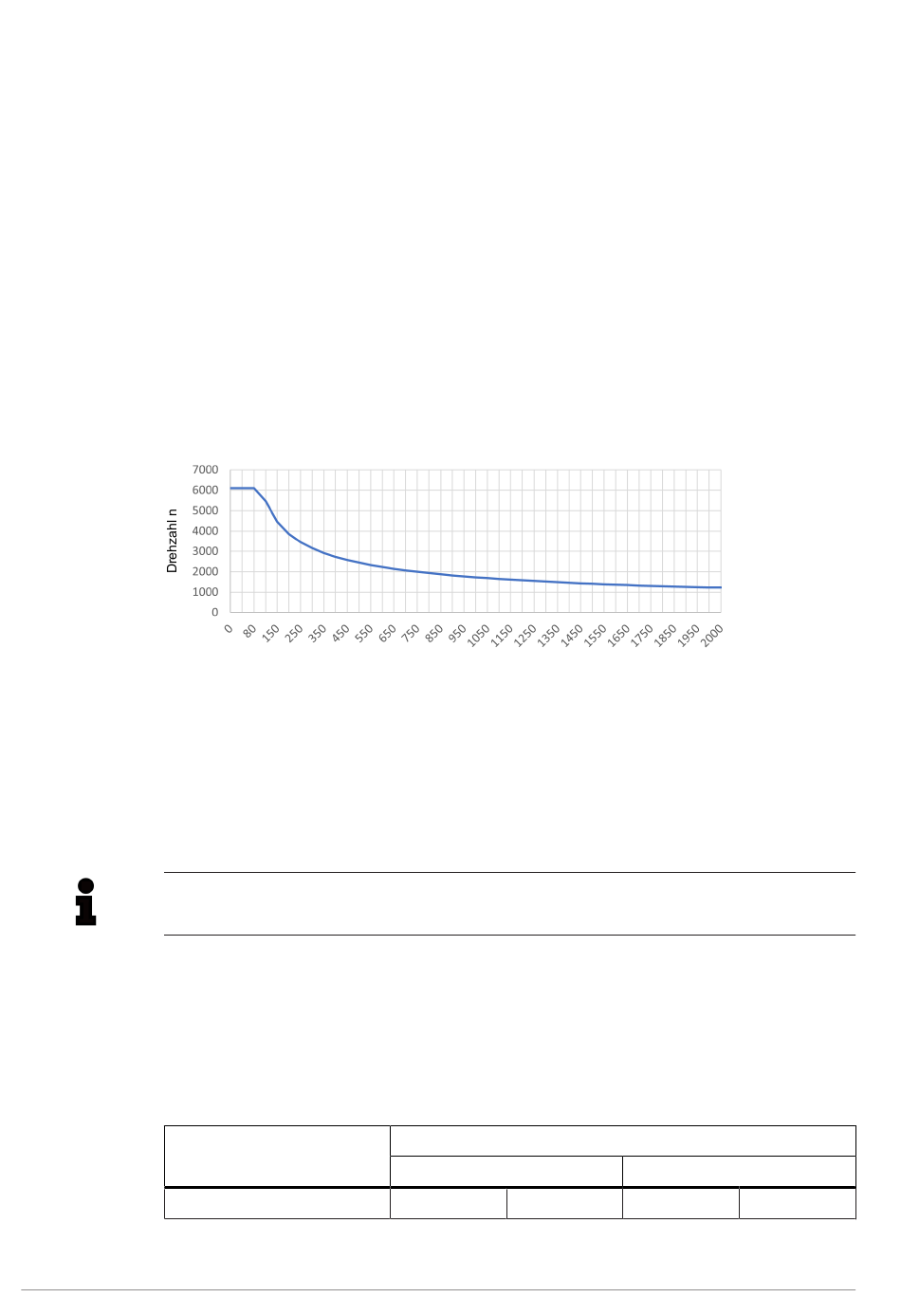

Bild C-1: Zulässige maximale Drehzahlen
n
* Die maximal zulässige Drehzahl der Flender-Kupplung kann unterhalb der maximal zuläs-
sigen Drehzahl für die Kupplungen mit verbauten Sensormagneten liegen.
Information
Halten Sie die maximal zulässige Drehzahl der Kupplung in der Kupplungs-Anleitung ein.
Die Haltekraft der Sensormagnete erlaubt theoretisch eine höhere Drehzahl, kupplungsbe-
dingt kann die erlaubte Drehzahl jedoch unterhalb der theoretisch möglichen Drehzahl der
Sensormagnete liegen.
C.2
Verschleißgrenzen
N-EUPEX Größe 80 - 140
M6250-01de
*Maximale Kupplungsdrehzahlen mit verbauten Sensormagneten
Montagedurchmesser DA
Maximal zulässige Drehzahl [min
Für eine Kupplung mit verbauten Sensor-
magneten
Verschleißgrenzen
Flender-Kupplung
Maximal zulässige Drehzahlen der mit Sensormagneten bestückten Kupplungen
-1
]
DA Montagedurchmesser [mm]
entspricht dem Außendurchmesser der
Kupplung
Verdrehwinkelgrenzen* [mA]:
Verschleißgrenze, gelb
18,1
5,9
Ausgabe 10/2023
C
Verschleißgrenze, rot
18,9
5,1
51
