Beschreibung
3.1
Funktionsbeschreibung

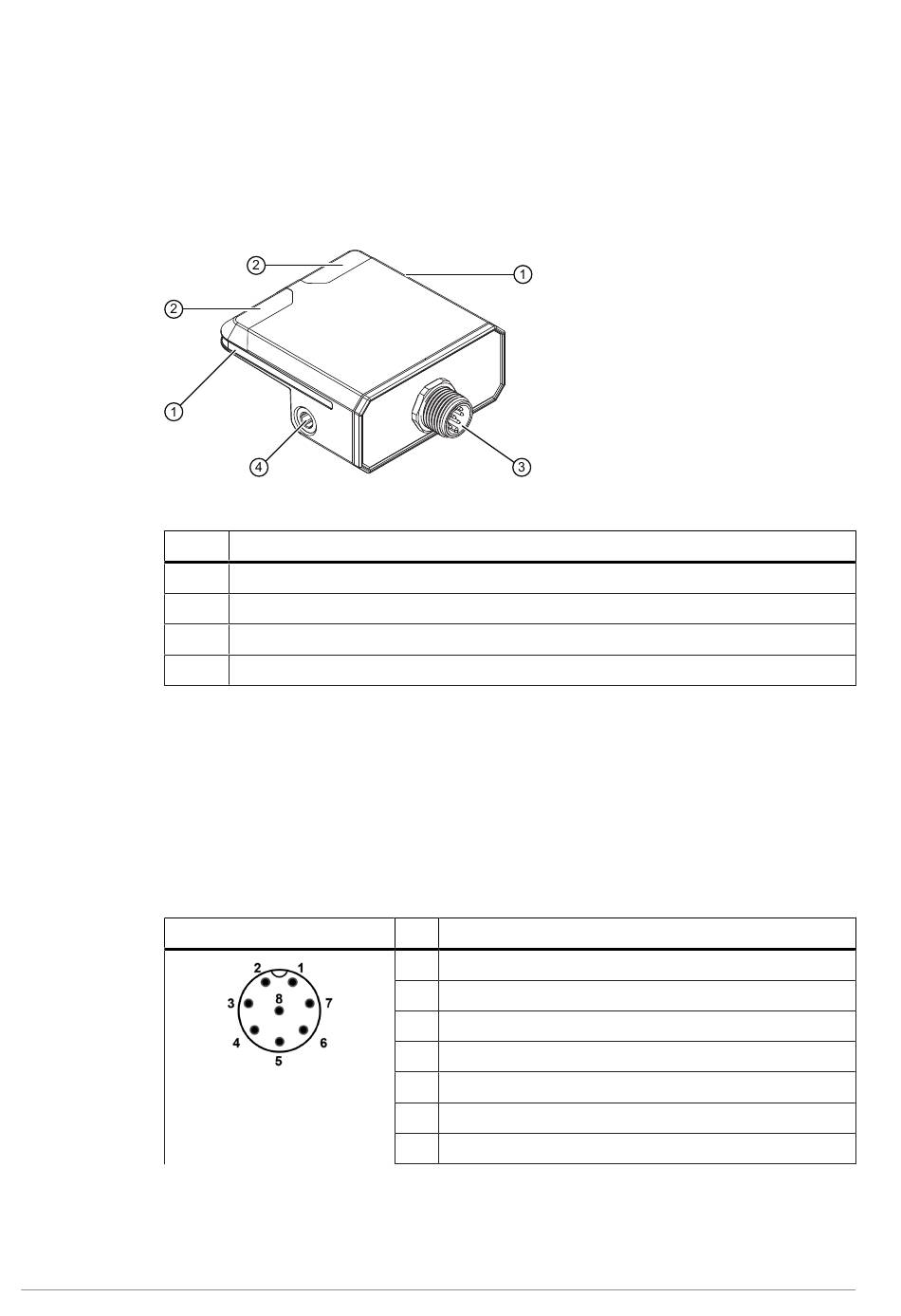

Bild 3-1: AIQ Detect
Pos.
1
2
3
4
Das Gerät ermittelt über Hall-Sensoren, anhand von Sensormagneten an den Kupplungs-
hälften, Zeitabstände bei Rotation der Kupplung, wodurch Drehzahl und Winkelpositionen er-
kannt werden können.
Durch die Winkelpositionen lassen sich Rückschlüsse auf den Verschleiß der Kupplung zie-
hen.
3.2
M12-Stecker
Pinbelegung
Vorderansicht des Steckers
M6250-01de
Bezeichnung
LED-Lichtband
Sensorbereich
M12-Stecker Typ A
M5-Montagegewinde
3.2 M12-Stecker
Nr.
1
2
3
4
5
6
7
3.1 Funktionsbeschreibung
Signal
Nicht belegt
+ 24 V DC
Analog Out 1 / Verschleißwinkel*
Nicht belegt
Digital Out 1 / Geschwindigkeit*
Digital Out 2 / Status*
GND
Ausgabe 10/2023
3
21
